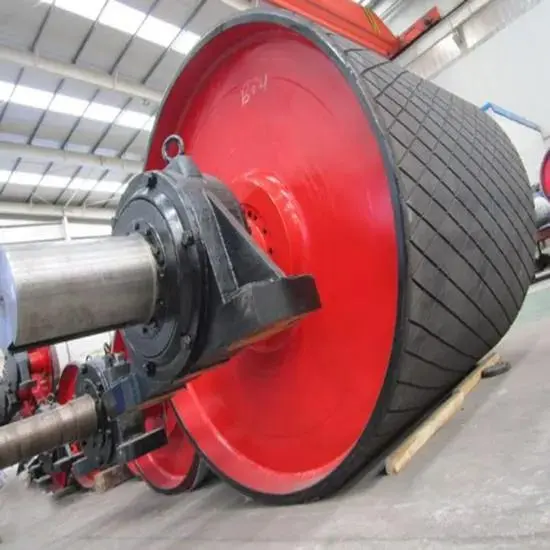

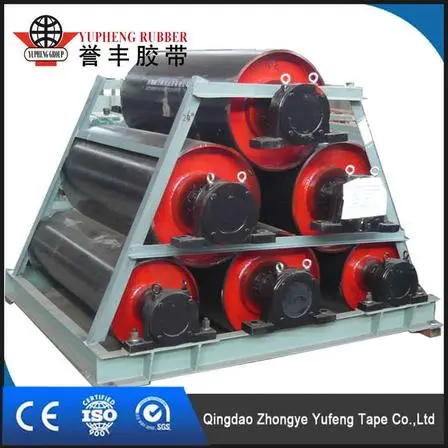

Poulie d'entraînement décalée en caoutchouc

Avec plusieurs options de revêtement, notamment le caoutchouc ordinaire, la rainure en diamant, la rainure à chevrons et le caoutchouc FRAS, la poulie d'entraînement en caoutchouc YUFENG offre une friction, un drainage et une résistance à l'usure améliorés pour les applications de convoyeur exigeantes. Testé pour l'adhérence du caoutchouc, l'équilibre dynamique, l'abrasion et les performances de traction, il garantit un fonctionnement stable de -30°C à 100°C tout en réduisant les temps d'arrêt et les coûts de maintenance dans les systèmes de transport lourds.

Caractéristiques

Poulie d'entraînement à friction élevée pour systèmes de convoyeurs à usage intensif

La poulie d'entraînement en caoutchouc YUFENG, également connue sous le nom de tambour d'entraînement de tête, est conçue pour les systèmes de convoyeurs à bande moyenne et longue distance manipulant des matériaux en vrac de grand volume. Contrairement aux poulies d'entraînement en acier nu qui offrent une friction limitée dans des conditions humides ou poussiéreuses, cette poulie combine un tambour en acier rigide avec une épaisse couche de revêtement en caoutchouc résistant à l'usure formée par vulcanisation à chaud intégrée.

Le tambour en acier offre la résistance structurelle nécessaire pour résister au couple d'entraînement et aux charges radiales, tandis que le revêtement en caoutchouc crée une surface de contact à friction élevée entre la poulie et la bande transporteuse. Cette combinaison améliore la traction, réduit le glissement de la courroie et protège la courroie du contact direct métal-caoutchouc pendant un fonctionnement continu.

Conçu pour les bandes transporteuses à câbles en acier haute tension

La structure de poulie renforcée convient aux systèmes de convoyeurs équipés de bandes transporteuses à câble en acier et de bandes en tissu. Les configurations disponibles couvrent des largeurs de bande transporteuse de 500 mm à 2 000 mm, avec des dimensions de poulie et une capacité de charge réglables en fonction de la tension du convoyeur, de la vitesse de la bande et du débit de matériaux.

Revêtement vulcanisé à chaud pour une stabilité à long terme

Contrairement aux revêtements conventionnels collés à froid, la couche de caoutchouc est liée de manière permanente au fût en acier grâce à une vulcanisation contrôlée à haute température. Cela réduit le risque de délaminage, de bullage et de séparation du caoutchouc lors d'un fonctionnement prolongé sous forte charge, ce qui rend la poulie adaptée aux mines de charbon, aux ports, aux cimenteries et aux installations de traitement des minéraux.

Matière première et artisanat de production

Construction de tambour en acier renforcé

La coque du tambour et les disques d'extrémité sont fabriqués en acier Q235B ou Q345B selon les exigences de charge. Les surfaces en acier sont grenaillées à Sa 2,5 avant l'application du caoutchouc, éliminant ainsi les couches de rouille et d'oxyde tout en créant une surface de liaison appropriée pour le composé calorifuge. L'arbre d'entraînement utilise de l'acier trempé et revenu 45# pour fournir une résistance suffisante à la torsion et à la flexion lors d'une transmission de puissance continue.

Composés calorifuges en caoutchouc

Le composé de revêtement standard combine du caoutchouc naturel avec du caoutchouc synthétique résistant à l'usure, avec une dureté contrôlée à 60 ± 5 Shore A. Le matériau offre un équilibre entre traction, résistance à l'abrasion et élasticité. Pour les applications spécialisées, YUFENG peut fournir des formulations de caoutchouc FRAS ignifuge et antistatique, de NBR résistant à l'huile ou d'EPDM haute température en fonction de l'environnement du convoyeur.

Structure de surface renforcée

Une couche de renfort en fil d'acier peut être incorporée à la structure de calorifugeage pour améliorer la résistance à la déchirure et aux chocs mécaniques répétés. Des motifs de surface en losange et en chevrons sont disponibles pour augmenter la traction et faciliter le drainage de l'eau ou des matériaux fins entre la poulie et la bande transporteuse.

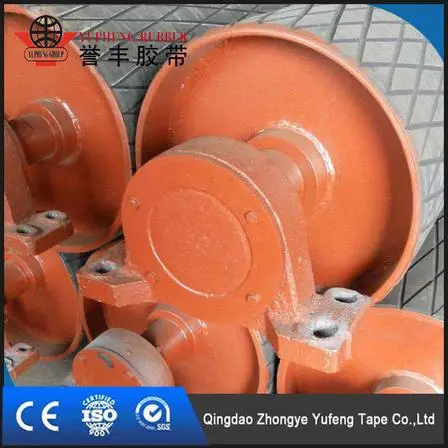

Ensemble de roulement et d'étanchéité robuste

La poulie peut être équipée de roulements à rotule sur rouleaux provenant de fournisseurs nationaux internationalement reconnus ou qualifiés selon les exigences du client. L'étanchéité en labyrinthe à plusieurs étages aide à empêcher la poussière de charbon, la poudre minérale, la boue et l'eau de pénétrer dans le boîtier de roulement, permettant ainsi une rotation stable pendant les opérations industrielles à long terme.

Processus de fabrication intégré par vulcanisation à chaud

Préparation de fûts en acier de précision

Le processus de production commence par le formage du tambour en acier, le soudage des disques d'extrémité et l'usinage de précision des tourillons d'arbre. Après le soudage, le corps de la poulie est soumis à un équilibrage préliminaire et à une inspection dimensionnelle afin d'établir une base stable pour un revêtement en caoutchouc ultérieur.

Préparation de surface et application du caoutchouc

La surface du tambour est grenaillée et traitée avec un système de liaison dédié avant l'application du mélange de caoutchouc. The formulated rubber sheet is evenly positioned around the drum, with optional steel wire reinforcement incorporated into the lagging structure according to the required operating grade.

Vulcanisation contrôlée à haute température

La poulie préparée entre dans un autoclave pour une vulcanisation à chaud contrôlée à environ 140-160°C pendant 2 à 4 heures. La pression, la température et le temps de durcissement sont contrôlés tout au long du processus pour créer une connexion solide et intégrée entre le revêtement en caoutchouc et le tambour en acier. Les performances de liaison standard peuvent atteindre ≥7N/mm selon les exigences de test ASTM D429.

Motif de surface et finition

Après vulcanisation, la surface en caoutchouc est finie avec précision selon les exigences de traction spécifiées. Des rainures en diamant ou en chevrons peuvent être usinées dans le revêtement pour améliorer l'adhérence et le drainage de la bande, tandis que la finition de surface élimine l'excès de matériau et les irrégularités.

Equilibrage dynamique et assemblage final

La poulie terminée subit un équilibrage dynamique de précision au niveau ISO 1940 G6.3 avant l'installation de l'arbre et du roulement. Le processus d'assemblage comprend l'ajustement à la presse de l'arbre, l'installation du siège de roulement et la vérification du couple de fixation pour garantir des performances mécaniques constantes.

Vérification finale des performances

Avant expédition, chaque lot de production est soumis à une inspection portant sur les performances de traction du caoutchouc, l'adhérence retardée, la résistance à l'abrasion, la flexibilité à basse température, la précision dimensionnelle et l'équilibre dynamique. Les dossiers d'inspection sont conservés pour la traçabilité de la production et la vérification de la qualité du client.

Calorifugeage collé à froid pour les commandes spéciales

Un revêtement collé à froid est également disponible pour les poulies de petit diamètre, les projets de remplacement et les commandes nécessitant des cycles de production plus courts. Cependant, pour les systèmes de convoyeurs continus pour charges lourdes, YUFENG recommande un revêtement intégré vulcanisé à chaud pour une liaison plus forte et une stabilité de fonctionnement plus longue.

Comparaison des données de tests sur le terrain et des points faibles de l’industrie

Test de suivi industriel continu de huit mois

YUFENG a mené huit mois consécutifs de tests de suivi sur le terrain sur les applications de poulies d'entraînement en caoutchouc dans les mines de charbon d'Asie du Sud-Est et les terminaux côtiers européens de manutention de vrac. Les tests ont comparé des poulies traînées en caoutchouc vulcanisé à chaud, des poulies traînées conventionnelles liées à froid et des poulies en acier nu dans les mêmes conditions de fonctionnement lourdes, humides et poussiéreuses.

L'évaluation s'est concentrée sur les performances industrielles réelles, notamment la stabilité de traction, la protection des courroies, la durabilité du revêtement, la résistance à la corrosion et la fréquence de maintenance. Les données d'exploitation enregistrées démontrent les avantages du revêtement en caoutchouc vulcanisé à chaud intégré pour les systèmes de transport continu de matériaux en vrac.

Limites des poulies d'entraînement traditionnelles en acier nu

Les poulies en acier nu sont encore utilisées dans certaines applications de transport conventionnelles, mais leur surface métallique rigide crée plusieurs défis opérationnels dans des environnements exigeants :

• Les faibles performances de friction entraînent le glissement de la courroie lors du démarrage du convoyeur et du fonctionnement sous charge lourde, ce qui nécessite des ajustements répétés de la tension et augmente l'usure de la surface de la courroie.
• Le contact direct entre l'acier et le caoutchouc génère une friction concentrée, accélérant l'abrasion du couvercle de la bande transporteuse et réduisant la durée de vie globale de la bande.
• La surface en acier exposée est vulnérable à la corrosion dans les mines humides, les ports et les systèmes de transport extérieurs, ce qui augmente la fréquence de remplacement.
• L'absence de couche tampon élastique transfère les vibrations et les impacts directement à la structure du convoyeur, augmentant ainsi le bruit de fonctionnement et les contraintes mécaniques.

Performances de traction supérieures sous des charges humides et lourdes

La poulie d'entraînement en caoutchouc YUFENG utilise un revêtement en caoutchouc à haute friction avec des motifs de rainures en diamant ou en chevrons. La surface en caoutchouc élastique augmente la force de contact entre la poulie et la bande transporteuse, tandis que les rainures de surface aident à éliminer l'eau et les fines contaminations.

Les données de suivi sur le terrain montrent que le coefficient de frottement des revêtements en caoutchouc à motif losange est nettement plus élevé que celui des surfaces en acier nu, offrant ainsi une traction plus stable lors du démarrage, de l'accélération et du fonctionnement continu à pleine charge du convoyeur, en particulier dans les ports pluvieux et les environnements miniers humides.

Protection améliorée de la courroie et usure réduite

La couche calorifuge en caoutchouc agit comme une surface de transition protectrice entre la poulie et la bande transporteuse. Par rapport au contact direct avec l'acier, la surface en caoutchouc élastique réduit les contraintes de friction concentrées et minimise les dommages inutiles au revêtement de la courroie.

Selon les dossiers d'application sur le terrain, les systèmes de convoyeurs équipés de poulies traînées en caoutchouc vulcanisé à chaud YUFENG ont atteint des cycles de service de courroie plus longs, tandis que l'abrasion et les dommages dus à la corrosion des coques de poulies ont été considérablement réduits dans des conditions de poussière et d'humidité élevées.

Vulcanisation intégrée pour une fiabilité à long terme

Contrairement aux méthodes de revêtement collées à froid qui reposent principalement sur le collage, le revêtement en caoutchouc vulcanisé à chaud YUFENG forme une connexion intégrée entre le caoutchouc et le tambour en acier grâce à un durcissement à température et pression contrôlées.

Pendant huit mois d'exploitation continue dans des conditions humides de mine de charbon, aucun pelage évident du caoutchouc, aucun bouillonnement ou séparation décalée ne s'est produit. La poulie a maintenu des performances de rotation stables sans vibrations anormales de l'arbre causées par une usure inégale de la surface.

Coût de maintenance réduit grâce à une conception durable

La combinaison d'un revêtement en caoutchouc à haute friction, d'un équilibrage dynamique de précision et d'une structure de poulie renforcée aide à réduire les arrêts inattendus causés par le glissement de la courroie, l'usure de la surface et les problèmes de vibrations.

En cas d'usure locale de la surface du caoutchouc, le revêtement peut généralement être réparé au lieu de remplacer l'ensemble de la poulie, ce qui réduit la consommation de pièces de rechange et améliore le retour sur investissement à long terme pour les entreprises de manutention de matériaux en vrac.

Indice de performance	Poulie d'entraînement en acier nu	Poulie décalée collée à froid	Poulie d'entraînement décalée en caoutchouc vulcanisé à chaud YUFENG
Performances de traction	Faible frottement, risque de glissement plus élevé dans des conditions humides	Friction améliorée mais un vieillissement de l'adhésif peut survenir	Traction hautement stable avec liaison en caoutchouc intégrée
Durabilité en retard	Pas de couche de protection en caoutchouc	Risque de pelage après une longue opération	Pas de délaminage facile dans des conditions de travail difficiles
Protection de ceinture	Le contact direct avec le métal augmente l'abrasion	Effet de protection de base	La couche de caoutchouc élastique réduit les dommages dus au frottement
Adaptabilité environnementale	Limité aux environnements humides et corrosifs	Résistance modérée	Convient aux mines, ports et cimenteries
Exigence d'entretien	Ajustements et remplacements fréquents	Inspection régulière du calorifugeage requise	Cycle de service long avec temps d'arrêt réduit

Cas réels d’application de projets mondiaux

Les produits YUFENG ont une expérience d'application stable et correspondante dans des dizaines de projets de transport de l'industrie lourde à l'étranger, accumulant des données d'exploitation vérifiables à long terme et peuvent fournir des photos d'exploitation sur site et des documents de référence de projet pour l'évaluation du client.

Cas 1 : Projet de transport de mines de charbon à ciel ouvert en Asie du Sud-Est

Une ligne de transport fixe de moyenne et longue distance équipée d'une bande transporteuse à câble en acier ST1600 a adopté notre poulie d'entraînement à rainure en diamant de 1 000 mm de largeur comme tambour de puissance de tête. L’environnement de travail présente une humidité élevée toute l’année, une accumulation de poussière de charbon et des impacts fréquents de démarrage à pleine charge. Après 3 années consécutives de fonctionnement continu 24 heures sur 24, le revêtement en caoutchouc de la poulie maintient sa structure complète sans fissuration, délaminage ou exposition du fil d'acier ; les défauts de glissement de la bande transporteuse ont été entièrement éliminés et le client a réduit la fréquence de remplacement de la bande transporteuse de tous les 8 mois à plus de 18 mois, réduisant ainsi considérablement les pertes liées aux arrêts de production.

Cas 2 : Terminal de manutention de marchandises en vrac dans un port côtier européen

Le système de transport de déchargement de minerai et de gravier du port sélectionne les poulies d'entraînement en caoutchouc à rainures à chevrons YUFENG avec la formule de caoutchouc antistatique FRAS pour s'adapter à l'environnement corrosif du brouillard salin pluvieux. La conception de la rainure de drainage empêche la formation d'un film d'eau de mer entre la poulie et la courroie ; le caoutchouc antistatique évite les risques d'étincelles statiques lors du transport de poudre minérale sèche. Les commentaires des clients montrent une capacité de traversée stable des bandes transporteuses assorties, un faible taux de défaillance quotidien et un entretien de nettoyage de surface de routine requis sans réparation de démontage à grande échelle dans un délai de 2 ans.

Autres scénarios largement applicables

Nos poulies sont également des composants de support standard pour les lignes de transport de clinker de cimenteries nationales et étrangères, les systèmes de transport de poudre minérale métallurgique, les convoyeurs de parcs de stockage de produits chimiques en vrac et les équipements de transport fixes de carrière d'agrégats, compatibles avec toutes les séries de bandes transporteuses à câble d'acier général et de bandes transporteuses en tissu.

Tableau complet des paramètres de spécifications du produit

Tableau 1 Liste des paramètres techniques de base

Élément de paramètre	Spécifications techniques détaillées
Nom complet du produit	Poulie d'entraînement décalée en caoutchouc (tambour d'entraînement de tête)
Marque	YUFENG
Largeur de bande transporteuse correspondante	500/650/800/1000/1200/1400/1600/1800/2000 mm (largeur spéciale personnalisée acceptable)
Plage de diamètres extérieurs du tambour standard	320/400/500/630/800/1000/1150/1350/1600/1800mm
Type de surface de revêtement en caoutchouc	Caoutchouc ordinaire, rainure en diamant, rainure en chevrons, antistatique ignifuge FRAS, NBR résistant à l'huile, EPDM haute température
Épaisseur de calorifugeage standard	8 mm / 10 mm / 12 mm / 15 mm / 20 mm (site à fort impact en option, revêtement épais de 25 mm)
Performance physique du caoutchouc (formule standard NR-SBR)	Dureté : 60 ± 5 Shore A ; Résistance à la traction ≥14MPa ; Allongement à la rupture ≥450 % ; Force d'adhérence ≥7N/mm ; Perte par abrasion ≤120mm³
Plage de température de fonctionnement	Type standard : -30 ℃ ~ 100 ℃ ; Résistant aux hautes températures : jusqu'à 120 ℃ ; Spécial basse température : -40℃
Matière première principale	Coque du tambour : acier Q235B/Q345B ; Arbre : acier allié trempé et revenu 45# ; Revêtement : caoutchouc naturel + mélange de caoutchouc synthétique ; Roulement : Roulement à rotule sur rouleaux
Norme d'équilibre dynamique	ISO 1940 G6.3 (grade G2.5 haute précision personnalisable pour les projets à faibles vibrations)
Type de bande transporteuse correspondant	Bande transporteuse à câble en acier ST630 ~ ST5000, bande transporteuse en tissu multicouche, bande tissée solide en PVC/PVG
Matériaux en vrac applicables	Charbon, minerai de fer, calcaire, gravier, poudre minérale, clinker de ciment, granulats chimiques en vrac
Industries couvertes	Exploitation minière à ciel ouvert et souterraine, terminal portuaire, métallurgie, cimenterie, parc de stockage de produits chimiques, carrière de granulats, centrale électrique
Norme de production conforme	Norme de poulie de convoyeur GB/T, normes industrielles internationales ISO 10297, CEMA, DIN
Articles d'inspection complète en usine	Test de pénétration des soudures en acier, test d'adhérence du caoutchouc, calibrage de l'équilibre dynamique, test de traction et d'abrasion du caoutchouc, test de flexion à basse température, test de performance d'étanchéité des roulements
Certifications disponibles	Rapport de test en usine, certification du système qualité ISO 9001, certificat CE, document de test de matériaux SGS, fichier d'inspection personnalisé selon la demande du client
Exemple de service	Échantillons de prototypes de petite taille gratuits ; le client assume les frais de transport international
Norme d'emballage extérieur	Extrémité de l'arbre enveloppée de papier huilé antirouille ; poulie entière recouverte d'un tissu tissé PP imperméable ; fixation de palettes en bois pour le transport maritime
Règle MOQ	Négociable; prend en charge les commandes d'essai d'une seule pièce et les commandes d'exportation en gros en gros
Délai de production	Spécifications standard en stock : 15 à 20 jours ouvrables ; Commandes de tailles entièrement personnalisées/formules de caoutchouc spéciales : 20 à 35 jours ouvrables
Durée de garantie	Garantie de 12 mois dans des conditions de travail standard et entretien régulier (ou 20 000 heures de fonctionnement, selon la première éventualité)
Conditions de paiement acceptables	Transfert télégraphique T/T, L/C irrévocable à vue
Port de chargement	Port de Qingdao, Chine
Lieu d'origine	Ville de Qingdao, province du Shandong, Chine

Tableau 2 Référence de diamètre correspondant pour différentes largeurs de courroie de poulies d'entraînement robustes

Largeur de la bande transporteuse (mm)	Diamètre extérieur du tambour en option standard (mm)
500	320, 400, 500
650	320, 400, 500, 630
800	500, 630, 800
1000	630, 800, 1 000, 1 150
1200	800, 1000, 1150
1400	1000, 1150, 1350
1600	1150, 1350, 1600
1800	1150, 1350, 1600, 1800
2000	1350, 1600, 1800

Pourquoi choisir YUFENG ?

Différent des sociétés commerciales qui proposent uniquement des ventes intermédiaires, YUFENG est un fabricant professionnel de poulies de convoyeur doté d'installations complètes de production, de vulcanisation du caoutchouc et d'essai. Forts de plusieurs années d'expérience dans l'industrie, nous proposons un approvisionnement direct en usine, une conception personnalisée, une assistance technique et des services de production en vrac stables pour les projets mondiaux de systèmes de convoyeurs.

Notre produit est développé pour résoudre les problèmes courants des poulies d'entraînement traditionnelles, notamment le glissement de la courroie, l'usure rapide, l'entretien fréquent et la courte durée de vie. Grâce à une structure de tambour en acier à haute résistance, à un revêtement intégral en caoutchouc vulcanisé à chaud et à un contrôle de qualité strict, nous proposons des solutions de transmission de puissance fiables pour les mines, les ports, les cimenteries et autres industries lourdes.

Foire aux questions

Q1 : Quels sont les avantages de la poulie d’entraînement à retardement en caoutchouc YUFENG par rapport aux poulies en acier nu ?

Le produit YUFENG comporte une couche de revêtement en caoutchouc intégrée qui améliore considérablement la friction entre la poulie et la bande transporteuse. Comparé aux poulies en acier nu, il réduit le glissement de la courroie, réduit l'usure de la surface de la courroie et offre de meilleures performances dans les environnements humides, poussiéreux et à forte charge.

Q2 : Quelles options de personnalisation sont disponibles pour la poulie d'entraînement à décalage en caoutchouc ?

Nous prenons en charge le diamètre de poulie personnalisé, la largeur de face, la taille de l'arbre, l'épaisseur du revêtement et les motifs de surface, y compris la rainure en diamant, la rainure en chevrons et le revêtement en caoutchouc lisse. Des composés de caoutchouc spéciaux tels que des matériaux résistants à l'huile, aux hautes températures et aux flammes sont également disponibles pour différentes conditions de travail.

Q3 : Comment YUFENG garantit-il la qualité du produit et la durée de vie ?

Chaque poulie est soumise à des processus d'inspection stricts, notamment une inspection du soudage, un équilibrage dynamique, des tests d'adhérence du caoutchouc et des tests de performances de fonctionnement avant la livraison. La structure de revêtement en caoutchouc vulcanisé à chaud offre une forte force de liaison, contribuant ainsi à prolonger la durée de vie et à réduire la fréquence de maintenance pendant un fonctionnement à long terme.
