Courroie élévatrice en caoutchouc directe d'usine pour applications de transport robustes
YUFENG Ceinture élévatrice en caoutchouc, également connue sous le nom de courroie d'élévateur à godets, est une courroie en caoutchouc renforcée conçue pour les systèmes de levage verticaux qui transportent des céréales, du ciment, des granulats, du charbon, des minéraux et d'autres matériaux en vrac. La courroie agit comme un élément porteur continu pour les élévateurs à godets et doit résister à des flexions répétées autour des poulies ainsi qu'à une tension verticale continue.
YUFENG fournit des constructions de bandes élévatrices NN, EP et à câble d'acier avec différentes capacités d'allongement, de résistance à la traction et de hauteur de levage. La courroie peut être fournie avec des trous de montage de godet personnalisés, des composés de caoutchouc fonctionnels, un renfort de bord, des longueurs fixes et un pré-poinçonnage selon les dimensions de l'élévateur et les spécifications du godet.
Classification des ceintures d'ascenseur par carcasse de renforcement
Ceinture élévatrice en caoutchouc NN
Le tissu en nylon NN offre une bonne flexibilité et résistance aux chocs avec une construction relativement économique. Il convient aux élévateurs à godets de petite et moyenne taille, en particulier aux applications de céréales et de matériaux légers avec des hauteurs de levage allant jusqu'à environ 30 m.
Ceinture élévatrice en caoutchouc EP
Le tissu en polyester EP offre un allongement permanent plus faible et une meilleure résistance à l'humidité et à la moisissure que les structures conventionnelles à base de coton. Il convient aux hauteurs de levage moyennes d'environ 30 à 80 m et est largement utilisé pour les élévateurs à ciment, à sable, à granulats et autres élévateurs de matériaux en vrac.
Ceinture élévatrice en caoutchouc avec corde en acier
Le renfort en câble d'acier offre une très haute résistance à la traction et un allongement extrêmement faible pour les applications de levage vertical exigeantes. Il convient aux ascenseurs de grande capacité et aux systèmes de levage ultra-hauts au-dessus d'environ 80 m où les ajustements fréquents de tension doivent être minimisés.
| Type de carcasse de ceinture | Caractéristique de base | Conditions de travail applicables |
|---|---|---|
| Ceinture élévatrice en caoutchouc NN | Bonne flexibilité, construction économique, allongement modéré | Faibles et moyennes hauteurs de levage, élévateurs à grains et matériaux légers |
| Ceinture élévatrice en caoutchouc EP | Faible allongement permanent, résistance à l’humidité et à la moisissure | Hauteur de levage moyenne, élévateurs à ciment, sable et granulats |
| Ceinture élévatrice à corde d'acier | Très faible allongement, haute résistance à la traction | Hauteur de levage ultra élevée et élévateurs à minéraux robustes |
Spécifications et dimensions de la ceinture élévatrice
Catégorie de carcasse
YUFENG propose les qualités de carcasse EP100-EP1000, NN100-NN800 et ST630-ST2000. La qualité appropriée doit être sélectionnée en fonction de la hauteur de l'élévateur, de la charge du godet, de la densité du matériau, de la vitesse de la bande et de la résistance à la traction requise.
Largeur de la ceinture
Les largeurs de bande disponibles vont d'environ 300 mm à 1 600 mm. La largeur de la bande doit correspondre aux dimensions du godet, au débit de matériaux, à la largeur du boîtier de l'élévateur et à la configuration des poulies de tête et de queue.
Épaisseur de la couverture
L'épaisseur du caoutchouc de couverture peut être personnalisée d'environ 3 à 10 mm en fonction de l'abrasion du matériau, du niveau d'impact et des conditions de fonctionnement.

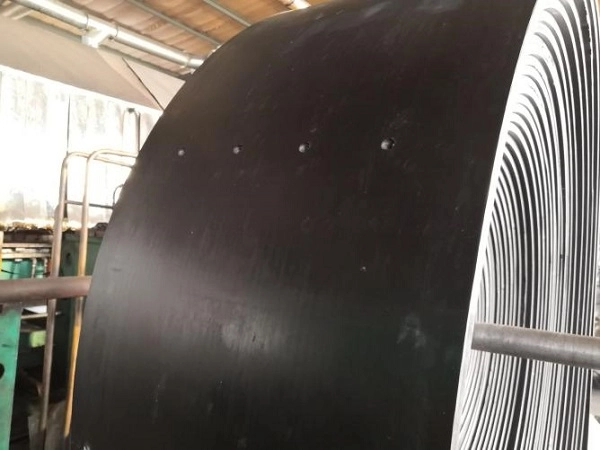

Trous de montage du godet

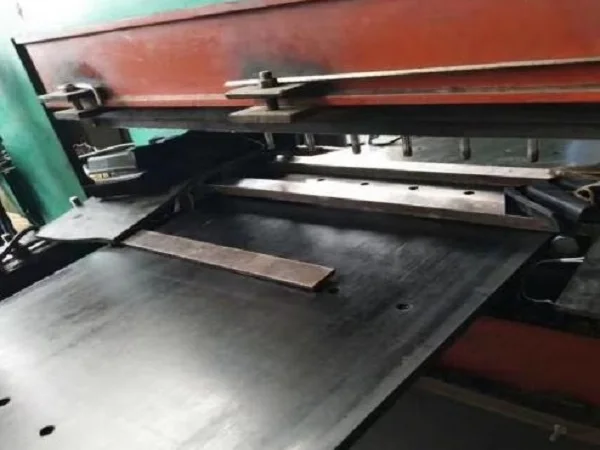

YUFENG prend en charge la perforation CNC de trous ronds ou carrés. Le diamètre, l'espacement et la position des trous peuvent être traités selon le dessin du godet pour fournir des points de montage précis pour les godets élévateurs.
Types de bandes élévatrices pour différents matériaux et environnements
Ceinture d'ascenseur EP résistante à l'usure générale
La bande élévatrice standard résistante à l'usure utilise des composés de revêtement en caoutchouc naturel ou synthétique appropriés pour le levage général de matériaux en vrac. Il convient au ciment, au sable, aux granulats et aux matériaux similaires dans des conditions de température normales, avec une plage de fonctionnement typique de -20°C à +60°C.
Ceinture élévatrice à grains de qualité alimentaire
Les bandes élévatrices de qualité alimentaire utilisent des composés de caoutchouc appropriés, non toxiques et à faible odeur, pour les applications de manutention des grains. Ils sont conçus pour le riz, le blé, le maïs et les matières agricoles similaires pour lesquels la nettoyabilité et les exigences applicables en matière de contact alimentaire sont importantes.
Ceinture d'ascenseur antistatique ignifuge
Cette configuration utilise des composés de caoutchouc ignifuges et antistatiques pour les applications minières souterraines où la résistance au feu et la dissipation statique sont requises. Les modèles applicables peuvent être fabriqués conformément aux exigences de sécurité des mines de charbon MT/T668.
Ceinture d'ascenseur résistante aux hautes températures
Le caoutchouc de revêtement résistant à la chaleur à base d'EPDM est utilisé pour les applications impliquant des matériaux chauds tels que le clinker de ciment. Les constructions appropriées peuvent supporter des températures de matériaux allant jusqu'à environ 180°C en fonction des conditions de fonctionnement réelles et de la formulation de la bande.
Ceinture d'ascenseur résistante à l'huile et à la corrosion
Le caoutchouc de couverture à base de NBR offre une meilleure résistance aux huiles minérales, aux lubrifiants et à certains produits chimiques. Cette configuration convient aux usines chimiques et aux élévateurs de matières premières où l'exposition aux huiles ou aux substances corrosives peut affecter les composés de caoutchouc conventionnels.
Ceinture d'ascenseur à très haute hauteur en corde d'acier
La construction en câble d'acier est conçue pour les tours de levage de grande hauteur et les ascenseurs de grande capacité. Son très faible allongement et sa haute résistance à la traction contribuent à maintenir la stabilité de la bande sur de longues distances de levage verticales et sur des charges lourdes et continues du godet.
Montage du godet et personnalisation structurelle
Sélection des carcasses
Les clients peuvent sélectionner le tissu en nylon NN, le tissu polyester EP à faible étirement ou le câble en acier galvanisé en fonction de la hauteur de l'ascenseur, de la charge du godet et des exigences de traction.
Personnalisation du modèle de trou
Les trous de montage du godet ronds ou carrés peuvent être poinçonnés CNC selon les dessins du client. Le diamètre du trou, l'entraxe et l'espacement longitudinal peuvent être ajustés pour correspondre au système de montage du godet.
Configuration des surfaces
La courroie peut être fournie avec une surface lisse ou une surface à motifs antidérapants sélectionnée en fonction de la conception de l'ascenseur et des exigences de manutention.
Composé de caoutchouc fonctionnel
Des composés de caoutchouc résistants à l'usure, de qualité alimentaire, ignifuges, à haute température et résistants à l'huile peuvent être sélectionnés en fonction du matériau transporté et de l'environnement d'exploitation.
Renforcement des bords
Un caoutchouc épais anti-déchirure peut être incorporé pour améliorer la résistance aux flexions répétées et aux contraintes de bord autour des poulies de tête et de queue.
Service de longueur fixe et de pré-poinçonnage
YUFENG peut fournir des sections de longueur fixe ainsi que des trous de godet pré-percés, permettant à la courroie finie d'être préparée en fonction des dimensions d'installation de l'ascenseur avant expédition.
Structure de la bande élévatrice et contrôle de la fabrication
Carcasse à haute résistance
Les tissus NN et EP à haute ténacité ou les câbles en acier galvanisé à haute résistance constituent la structure de traction principale de la bande élévatrice. La carcasse est sélectionnée en fonction de la distance de levage requise et des conditions de chargement du godet.
Caoutchouc de couverture fonctionnel
Le caoutchouc naturel vierge, le NBR, l'EPDM et d'autres composés appropriés peuvent être sélectionnés en fonction des exigences en matière d'usure, de température, d'huile, de contact alimentaire et d'ignifugation.
Caoutchouc écrémé à haute adhérence
Un caoutchouc écrémé à haute adhérence dédié est utilisé entre les couches de renfort et le revêtement pour améliorer la liaison carcasse-caoutchouc et réduire le délaminage autour des zones soumises à des tensions répétées.
Renfort de trou de godet
Pour les charges lourdes du godet, la zone autour des trous de montage peut être renforcée localement avec du caoutchouc supplémentaire pour réduire les fissures des bords et maintenir la stabilité de la fixation des boulons sous tension nominale.
Inspection des matières premières
Les matériaux en tissu, en câble d'acier et en caoutchouc sont échantillonnés pour vérifier leur résistance à la traction, leur allongement et leur résistance au pelage avant d'entrer dans la chaîne de production de vulcanisation. Les matériaux qui ne répondent pas aux critères d'inspection requis ne sont pas autorisés à être produits.
Performances de la bande élévatrice pour un fonctionnement vertical
| Élément de performance | Exigence standard | Norme d'essai |
|---|---|---|
| Allongement à la rupture de la carcasse EP | ≥300% | OIN 6259 |
| Résistance au pelage de l'intercalaire | ≥12 N/mm | OIN 2411 |
| Allongement permanent sous charge nominale | ≤2,5% | DIN 22102 |
| Couvrir la perte par abrasion du caoutchouc | ≤0,8 cm³/1,61 km | OIN 4649 |
| Résistance à la déchirure des bords des trous de perforation | Aucune fissure sous tension nominale | Test dédié en usine |
Les performances réelles de la bande dépendent de la qualité de la carcasse, de la largeur de la bande, de l'épaisseur du revêtement, du chargement du godet, de la vitesse de la bande, de la hauteur de l'élévateur, du diamètre de la poulie et de l'environnement d'exploitation. YUFENG peut fournir des données de test en usine spécifiques au produit en fonction de la configuration sélectionnée.
Normes et documentation de certification
Normes générales sur les bandes transporteuses
Les produits de ceinture élévatrice en caoutchouc YUFENG sont fabriqués conformément aux exigences applicables des normes ISO 14890, DIN 22102 et GB/T 7984. Les constructions en câbles d'acier peuvent être fabriquées selon la norme DIN 22131, le cas échéant.
Exigences en matière de contact alimentaire
Les matériaux des bandes élévatrices de qualité alimentaire peuvent être sélectionnés conformément aux exigences applicables en matière de contact alimentaire de la FDA et du LFGB. La certification et la documentation spécifiques dépendent de la formulation du matériau sélectionné et du marché de destination.
Exigences de sécurité dans les mines de charbon
Les configurations de bandes élévatrices ignifuges et antistatiques pour les mines souterraines peuvent être fabriquées conformément aux exigences MT/T668, sous réserve de la configuration finale du produit et de la portée des tests applicables.
Documentation disponible
En fonction de la configuration commandée, YUFENG peut fournir une documentation de gestion de la qualité ISO9001, une documentation d'exportation CE, des rapports sur les performances des matériaux SGS, une documentation sur la sécurité au contact des aliments, des certificats de sécurité ignifuges pour les mines de charbon et des rapports de tests de produits en usine.
Épissage et installation de ceintures d'ascenseur
Épissage par vulcanisation à chaud
La vulcanisation à chaud est recommandée pour les joints permanents des courroies d'ascenseur. Les extrémités de la bande sont préparées en fonction de la structure du pli de tissu ou du câble d'acier tout en évitant d'endommager les trous de montage du godet adjacents. Un caoutchouc écrémé à haute adhérence assorti est placé entre les couches de joint, suivi d'un chauffage et d'une pression contrôlés dans un vulcanisateur plat dédié.
Épissure de fixation mécanique
Des attaches mécaniques spéciales pour courroies d’ascenseur peuvent être utilisées pour les réparations d’urgence lorsqu’une installation rapide est nécessaire. Cette méthode convient à un fonctionnement temporaire ou à court terme et n'est généralement pas recommandée comme solution de joint permanent pour les systèmes d'ascenseurs à très grande hauteur et pour charges lourdes.
Sélection de poulie
Des poulies de tête et de queue de taille appropriée doivent être sélectionnées pour réduire la fatigue de flexion répétée de la courroie. Le diamètre de la poulie doit correspondre à la construction de la carcasse et aux spécifications de la courroie.
Réglage de la tension de la courroie
Le système de tension de l'ascenseur doit être ajusté en fonction de la construction de la courroie sélectionnée et des exigences de fonctionnement nominales. Une tension adéquate aide à maintenir un alignement stable du godet et réduit les mouvements inutiles de la courroie.
Position de montage du godet
Les trous de montage du godet doivent correspondre avec précision aux dimensions du godet de l'élévateur. Les conditions d'alimentation doivent également être contrôlées pour éviter l'impact direct de matériaux tranchants ou surdimensionnés sur les zones de montage du godet.
Composants d'élévateur à godets assortis
Série de bandes transporteuses
YUFENG peut fournir une bande transporteuse en tissu, une bande transporteuse à câble en acier, une bande transporteuse à motifs et une bande transporteuse à dessus rugueux pour les systèmes de transport combinant le levage vertical et le transport horizontal de matériaux.
Composants de rouleaux et de poulies
Les produits correspondants incluent des rouleaux d'auge, des rouleaux anticorrosion en PEHD et des poulies de tête d'ascenseur pour les systèmes de manutention correspondants.
Accessoires en caoutchouc
Des feuilles de caoutchouc résistantes à l'usure, des adhésifs de réparation par vulcanisation et des attaches de courroie d'ascenseur sont disponibles pour les besoins d'installation, de maintenance et de réparation sur site.
Série de pipelines en PEHD
Des conduites d'eau et des conduites de dragage en PEHD peuvent être fournies pour les applications de transport de fluides auxiliaires dans les projets miniers et industriels nécessitant un approvisionnement combiné.
Traitement personnalisé
YUFENG peut personnaliser la largeur, l'épaisseur, le diamètre du trou du godet, l'espacement des trous, la longueur fixe et la formulation fonctionnelle du caoutchouc en fonction des dessins de l'ascenseur et des conditions de fonctionnement.

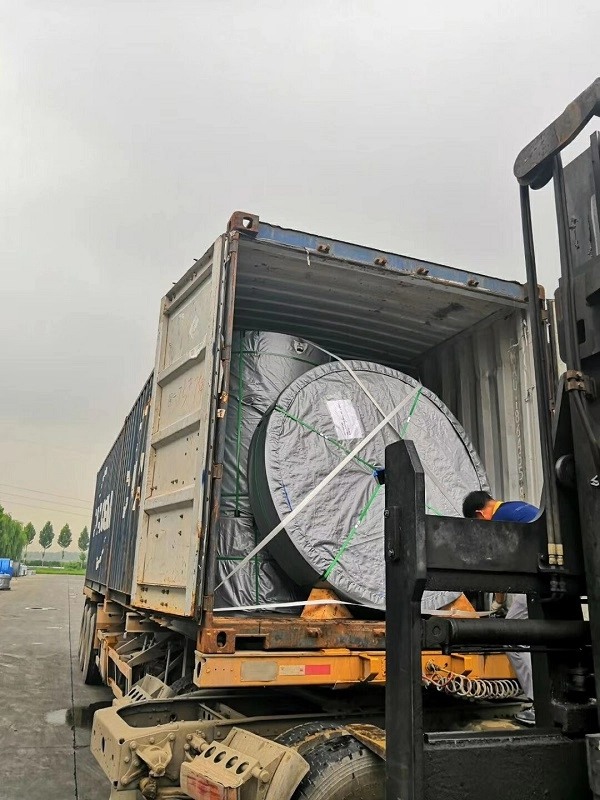

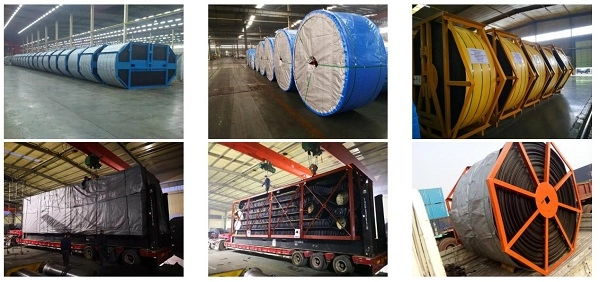

Emballage et stockage des bandes élévatrices
Rouleaux de largeur étroite
Les courroies d'ascenseur d'une largeur d'environ 300 à 800 mm sont enroulées sur des noyaux en papier solide et protégées par un film plastique imperméable et un emballage extérieur tissé.
Rouleaux de câbles en acier larges
Les lourdes bandes élévatrices à câble d'acier d'une largeur d'environ 1 000 à 1 600 mm peuvent être sécurisées avec des cerclages en acier renforcé, une bâche de protection et de lourdes palettes en bois pour le transport de conteneurs.
Sections de courroie pré-perforées
Les sections pré-perforées sur mesure sont protégées par de la mousse ou des matériaux de rembourrage séparés pour réduire la déformation et les dommages autour des trous de montage du godet pendant la manipulation.
Exigences de stockage
Les bandes doivent être stockées horizontalement dans un entrepôt sec et aéré avec une hauteur d'empilage recommandée ne dépassant pas 1,2 m. L'exposition à long terme à la lumière directe du soleil, à l'eau de pluie et aux solvants chimiques doit être évitée afin de réduire le vieillissement du caoutchouc et la détérioration des matériaux.
Comment sélectionner la bonne ceinture élévatrice en caoutchouc
Confirmer la hauteur et la capacité de l'ascenseur
La hauteur totale de levage et le débit horaire de matière sont les premiers paramètres de sélection de la qualité de la carcasse. Le NN convient aux petits ascenseurs, le EP à de nombreuses applications de hauteur moyenne et le câble d'acier aux systèmes de charge de traction plus élevée et de levage ultra-élevé.
Confirmer les exigences relatives aux trous de godet
Fournissez le diamètre du trou de montage du godet, l'espacement, la quantité et les dimensions du dessin afin que le modèle de poinçonnage de la courroie puisse être adapté avec précision au système de godet.
Confirmer le matériau et la température
Le type de matériau, la taille des particules, l’abrasivité, l’exposition à l’huile, le contact chimique et la température déterminent la formulation de caoutchouc de couverture appropriée.
Confirmer les dimensions de la poulie et de l'installation
Les diamètres des poulies de tête et de queue, la largeur de la courroie, les dimensions du boîtier de l'élévateur et la disposition de tension doivent être pris en compte ensemble pour garantir un fonctionnement et des performances de flexion appropriés de la courroie.
Demander un devis pour courroie élévatrice en caoutchouc
Pour un devis précis, indiquez le type de carcasse, la largeur de la bande, la hauteur totale de l'élévateur, la taille et l'espacement des trous de godet, le type de matériau, la température de fonctionnement, la capacité de transport, la quantité totale de commande et le port de destination.
Les ingénieurs techniques de YUFENG peuvent évaluer la qualité de carcasse appropriée, l'épaisseur du couvercle, la configuration de poinçonnage du godet et la formulation de caoutchouc fonctionnel en fonction des conditions de fonctionnement complètes de l'ascenseur.
