Fourniture directe d'usine de rouleaux de renvoi à impact pour les systèmes de convoyeurs d'exploitation minière et de carrière
YUFENG Rouleau libre à impact, également connu sous le nom de rouleau tampon ou rouleau de convoyeur amortisseur, est installé aux points d'alimentation et d'obturation des convoyeurs à bande pour absorber l'impact généré lorsque des matériaux en vrac tombent sur la bande transporteuse. Le rouleau combine une coque en acier ou en PEHD avec des composants tampons élastiques en caoutchouc ou en polyuréthane pour répartir les forces d'impact et réduire les contraintes concentrées sur la bande transporteuse et la structure de support.
YUFENG fournit des anneaux en caoutchouc segmentés, des revêtements PU intégrés, du PEHD, des rouleaux à impact antistatiques galvanisés et ignifuges pour les systèmes de manutention des mines, du ciment, des agrégats, des ports, des produits chimiques et du charbon. Le diamètre du rouleau, le matériau tampon, l'épaisseur de l'anneau en caoutchouc, la dureté, la structure d'étanchéité et la configuration des roulements peuvent être sélectionnés en fonction de la largeur de la bande, de la taille des morceaux de matériau, de la hauteur de chute et de l'environnement de travail.
Types par structure de tampon

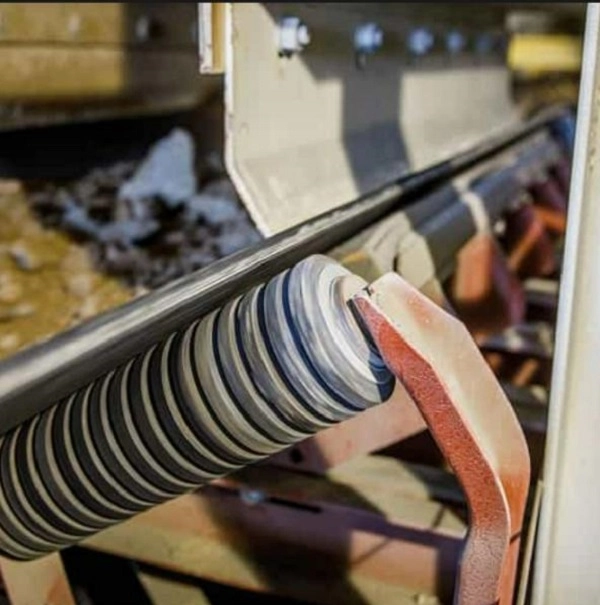

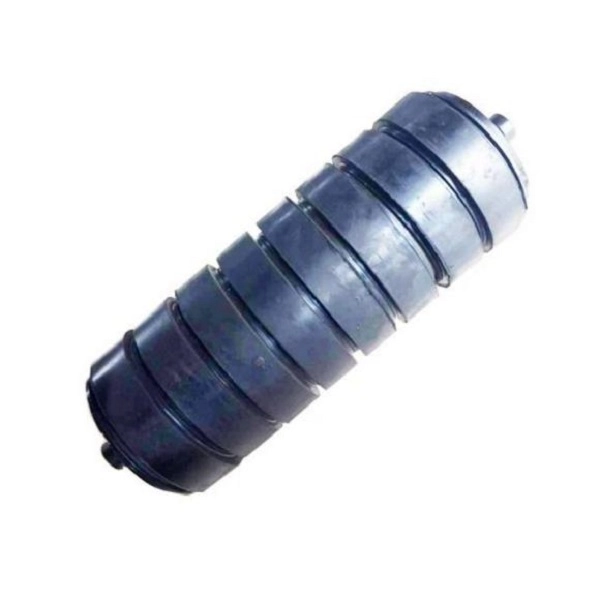

Rouleau à percussion segmenté en caoutchouc
Le rouleau à percussion segmenté en caoutchouc se compose de plusieurs anneaux en caoutchouc élastiques indépendants disposés autour du corps du rouleau. La structure à anneaux séparés permet de remplacer un anneau endommagé individuel sans nécessairement remplacer le rouleau complet, ce qui le rend adapté aux stations de chargement générales des mines, des carrières et des impacts moyens.
Rouleau à impact retardé en PU intégré
Le rouleau à percussion intégral en PU utilise une couche tampon continue en polyuréthane autour du rouleau. La construction monobloc réduit le déplacement de l'anneau et offre une résistance à l'usure pour les applications impliquant de gros morceaux de matériau, de plus grandes hauteurs de chute et des impacts violents répétés.
Rouleau à percussion en coque HDPE
La roue à percussion en PEHD utilise une coque de rouleau en plastique avec une structure tampon adaptée aux environnements corrosifs. Sa surface non métallique évite la rouille conventionnelle de l'acier et peut être envisagée pour les ports côtiers, les usines chimiques et autres zones de chargement exposées au brouillard salin ou à l'humidité.
| Type de rouleau | Caractéristique de base | Conditions de travail applicables |
|---|---|---|
| Rouleau à percussion segmenté en caoutchouc | Haute absorption des chocs et anneaux individuels remplaçables | Points de chargement généraux à impact moyen pour les mines et carrières |
| Rouleau à impact retardé en PU intégré | Couche tampon monobloc résistante à l'usure avec positionnement stable | Zones de chargement de matériaux à forte chute et en morceaux lourds |
| Rouleau à percussion en coque HDPE | Antirouille et résistant à certains environnements corrosifs | Ports côtiers et zones de chargement des usines chimiques |
Configurations pour différentes sections de convoyeur
Rouleau libre à impact avec anneau en caoutchouc segmenté
Plusieurs anneaux en caoutchouc indépendants assurent un amortissement élastique réparti au point de chargement. Lorsqu'un anneau est endommagé ou usé, la structure à anneau remplaçable peut simplifier la maintenance par rapport au remplacement de l'ensemble de rouleaux complet.
Rouleau libre à impact retardé en PU intégral
La couche externe continue en PU offre une surface uniforme d'amortissement des chocs et convient aux gros matériaux en morceaux qui génèrent des impacts concentrés répétés. Sa construction monobloc évite le mouvement latéral qui peut se produire avec des anneaux séparés.

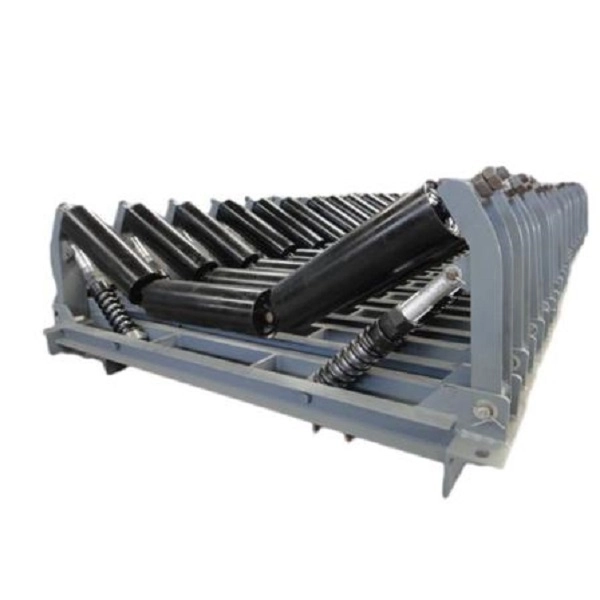

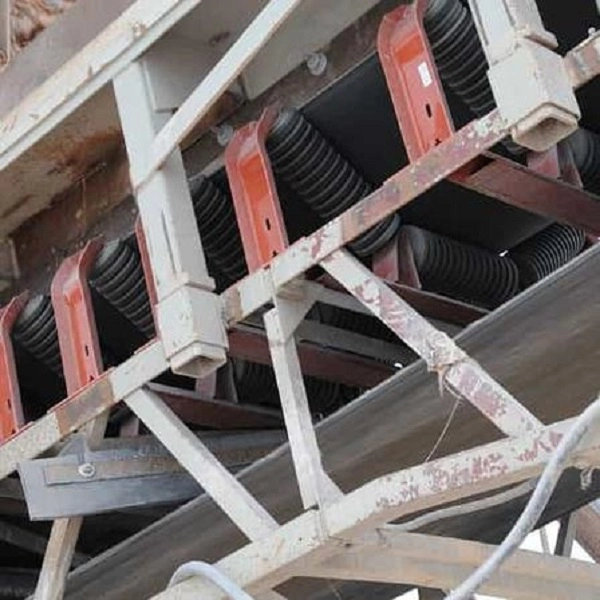

Groupe de ralentisseurs à impact creux
La disposition d'impact à trois rouleaux à 30°, 35° ou 45° augmente la surface de la bande supportée tout en répartissant l'impact du matériau sur plusieurs positions des rouleaux. Il convient aux bandes transporteuses larges et robustes manipulant de grandes quantités de matériaux en vrac.
Roue à percussion galvanisée à chaud
La surface en acier galvanisé offre une protection supplémentaire contre la corrosion pour les zones de chargement extérieures et humides. Il peut être utilisé dans les parcs de stockage en plein air, les usines de granulats et dans d'autres endroits où le rouleau est exposé à l'humidité atmosphérique.
Rouleau libre à impact anticorrosion en PEHD
La coque en PEHD élimine la rouille des surfaces métalliques et peut être sélectionnée là où le brouillard salin, l'humidité ou certains produits chimiques peuvent affecter les rouleaux en acier conventionnels. Il convient aux quais côtiers et aux stations de chargement de matières chimiques.
Roue libre d'impact antistatique ignifuge
Cette configuration combine un matériau tampon conducteur avec des propriétés ignifuges pour les zones de chargement des mines de charbon souterraines applicables. Le rouleau et le système de support spécifiques doivent être sélectionnés en fonction des exigences de sécurité applicables de la mine.
Caractéristiques
Diamètre du rouleau
YUFENG propose des diamètres extérieurs de rouleaux à impact standard de 76, 89, 108, 114, 133, 168, 194 et 219 mm. La sélection du diamètre doit tenir compte de la largeur de la bande, de sa vitesse, de la charge d'impact et de la conception du châssis du convoyeur.
Largeur de bande transporteuse adaptée
La série de rouleaux peut être adaptée à des largeurs de bande transporteuse d'environ 500 à 2 400 mm. La longueur des rouleaux, les dimensions de l'arbre et la disposition des tampons peuvent être personnalisés en fonction de la structure du convoyeur.
Épaisseur et dureté de l'anneau tampon
L'épaisseur et la dureté des composants tampons en caoutchouc ou en PU peuvent être ajustées en fonction de la taille des morceaux de matériau, de la hauteur de chute et de l'intensité d'impact attendue.
Compatibilité des châssis de convoyeur
Les rouleaux de renvoi à impact YUFENG peuvent être configurés pour les cadres de convoyeurs de type DTII, TD75 et CEMA. Les dessins de cadres existants ou les dimensions des rouleaux peuvent être fournis pour le remplacement et l'appariement du projet.
Absorption des chocs et conception des rouleaux
Couche tampon élastique
La couche tampon en caoutchouc ou en polyuréthane assure une déformation élastique lorsque le matériau en vrac tombe sur la bande, réduisant ainsi la transmission directe de l'énergie d'impact à la carcasse de la bande et à la structure de support.
Prise en charge des impacts distribués
L'utilisation de plusieurs rouleaux d'impact sur la zone de chargement répartit la force d'impact au lieu de concentrer toute la charge en un seul point. Le nombre et l'espacement des rouleaux doivent être déterminés en fonction du poids du matériau, de la hauteur de chute et de la conception du convoyeur.
Concentricité des rouleaux
L'usinage précis du tube et de l'arbre permet de maintenir une rotation stable du rouleau sous de lourdes charges. YUFENG spécifie une concentricité de la coque du rouleau de ≤0,5 mm pour la configuration standard référencée.
Protection des roulements
Les systèmes d'étanchéité à labyrinthe à plusieurs étages et à contact en caoutchouc aident à protéger la cavité du roulement de la poussière, de l'eau et de la contamination des matériaux pendant le fonctionnement dans les stations de chargement en vrac.
Options de personnalisation
Matériau tampon
YUFENG fournit des anneaux tampons en caoutchouc naturel, des couches intégrales de polyuréthane PU et des configurations à base de HDPE en fonction des exigences d'impact, d'usure et de corrosion.
Matériau de la coque du rouleau
Des options de coque en acier au carbone Q235 et en acier inoxydable 304 sont disponibles. Des configurations de coque en PEHD peuvent également être sélectionnées pour les environnements sensibles à la corrosion.
Traitement de surface
Le revêtement électrostatique et la galvanisation à chaud sont disponibles pour les coques de rouleaux en acier, tandis que les structures extérieures en PU ou en caoutchouc peuvent être fournies en fonction de la configuration d'impact sélectionnée.
Système d'étanchéité
Les structures d'étanchéité à labyrinthe en nylon composite double ou triple peuvent être configurées avec des joints de contact en caoutchouc pour améliorer la protection contre la poussière et l'eau autour de l'ensemble de roulements.
Configuration des roulements
Des roulements nationaux de haute précision ou des roulements à jeu SKF/FAG C3 importés peuvent être sélectionnés en fonction des exigences de fonctionnement continu et des spécifications du client.
Configuration environnementale spéciale
Des matériaux tampons antistatiques résistants aux basses températures ou ignifuges peuvent être spécifiés pour les applications dans les régions froides et les mines souterraines en fonction des conditions de travail requises.
Matériaux et contrôle qualité
Coque de rouleau
Les rouleaux à percussion en acier standard utilisent un tube en acier ERW haute fréquence Q235, tandis que les modèles HDPE utilisent un matériau HDPE vierge. Les dimensions de la coque et l'épaisseur de la paroi peuvent être adaptées à la charge d'impact spécifiée.
Arbre de rouleau
L'arbre utilise de l'acier rond massif étiré à froid 45# dans la configuration standard, offrant une résistance à la flexion sous des impacts répétés et des charges radiales.
Matériau tampon
Le caoutchouc naturel hautement élastique ou la matière première en polyuréthane résistant à l'usure est sélectionné en fonction des performances d'absorption des chocs et d'abrasion requises.
Palier
Les roulements à billes à gorge profonde à dégagement C3 assurent le support rotatif de l'ensemble de rouleaux. Le choix des roulements influence la résistance au fonctionnement, la génération de chaleur et la durée de vie.
Composants d'étanchéité
Des anneaux labyrinthes en nylon haute résistance et des joints en caoutchouc nitrile résistant aux intempéries sont utilisés pour aider à protéger la cavité du roulement de la poussière et de l'humidité.
Inspection des matériaux entrants
Les tubes en acier, les arbres, les roulements et les matériaux tampons sont échantillonnés pour vérifier leurs propriétés applicables en matière de rotation, de dimensions, de vieillissement et d'impact avant d'entrer dans l'atelier d'assemblage.
Indicateurs de performance
| Élément de performance | Exigence standard | Norme d'essai |
|---|---|---|
| Coefficient de résistance à la rotation | ≤0,008 | OIN 15365 |
| Qualité de protection contre la poussière et l'eau | IP65 | Norme de test IP |
| Durée de vie de charge nominale | ≥30 000 heures de travail | Test de vieillissement accéléré en usine |
| Concentricité de la coque du rouleau | ≤0,5 mm | Test du comparateur à cadran |
| Perte par abrasion de l’anneau tampon en caoutchouc | ≤1,0 cm³/1,61 km | OIN 4649 |
| Portant le temps anti-âge | Test de vieillissement à haute température ≥500 h | Test de laboratoire interne |
L'absorption réelle des chocs, la durée de vie et la capacité de charge dépendent du diamètre du rouleau, du matériau tampon, de la dureté, de la largeur de la bande, de la taille des morceaux de matériau, de la hauteur de chute, de la vitesse de transport et de l'environnement d'exploitation.
Installation et remplacement

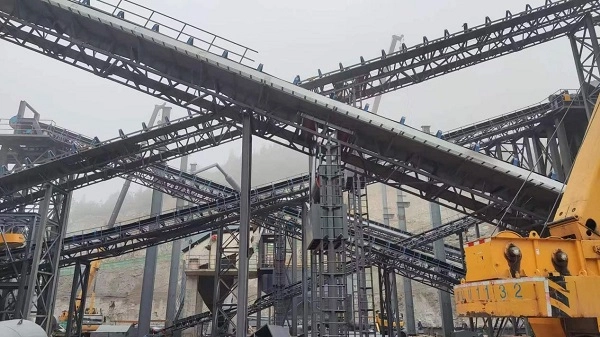

Installation d'un nouveau cadre d'alimentation
Le cadre de support du rouleau à impact est fixé à la position d'obturation conçue. Les deux extrémités de l'arbre du rouleau sont alignées avec les supports et verrouillées avec les goupilles ou boulons spécifiés. Le groupe complet doit tourner librement avant que le convoyeur ne soit mis en service.
Arrangement du groupe Impact Idler
Pour les points d'alimentation des concasseurs à forte chute, environ trois à cinq groupes de rouleaux à percussion peuvent être disposés à environ 5 m de la zone de chargement pour répartir l'impact des matériaux concentrés. La disposition exacte doit être déterminée en fonction de la conception du convoyeur.
Remplacement de l'anneau tampon
Pour les configurations à anneaux en caoutchouc segmentés, un anneau tampon individuel endommagé peut être remplacé lorsque la structure du rouleau le permet. Si le tube du rouleau, l'arbre ou le roulement est endommagé, l'ensemble du rouleau complet doit être remplacé.
Sécurité pendant le remplacement
Le convoyeur doit être arrêté et isolé de sa source d'alimentation avant l'entretien du rouleau à impact. Après l'installation, la rotation des rouleaux, le verrouillage de l'arbre et l'alignement de la courroie doivent être vérifiés avant de redémarrer l'équipement.
Applications par condition de chargement
Points d'alimentation du concasseur
Les rouleaux à percussion sont généralement installés sous les points de déchargement des concasseurs, où les grosses pierres ou le minerai peuvent tomber d'une hauteur importante et générer un impact concentré sur la bande transporteuse.
Mines et carrières
Des rouleaux à percussion segmentés en caoutchouc et en PU peuvent être sélectionnés pour les systèmes de manutention de minerais, d'agrégats et de pierres en fonction de la taille des morceaux de matériaux, de la hauteur de chargement et de la capacité du convoyeur.
Usines de ciment et de granulats
Les groupes de rouleaux d'impact peuvent supporter des sections de convoyeur recevant du calcaire, du clinker, du gravier et d'autres matériaux en vrac provenant d'équipements de concassage ou de criblage.
Zones de chargement côtières et chimiques
Les rouleaux à percussion en PEHD peuvent être envisagés lorsque le brouillard salin, l'humidité ou certains fluides chimiques créent un risque de corrosion pour les composants en acier conventionnels.
Exploitation minière souterraine
Des configurations de rouleaux à impact ignifuges et antistatiques applicables peuvent être fournies pour les points de chargement souterrains où le système de convoyeur doit répondre aux exigences de sécurité minière pertinentes.
Normes et documentation qualité
Normes de l'industrie des convoyeurs
Les rouleaux de renvoi à impact YUFENG sont fabriqués en référence aux exigences CEMA, GB/T10595 et ISO15365 concernant l'équipement de convoyeur et les performances des rouleaux.
Exigences de sécurité
Les rouleaux pour les applications minières souterraines peuvent être configurés selon les exigences de sécurité pertinentes des mines de charbon. La certification applicable dépend de la structure spécifique du produit et des exigences du projet.
Documents d'exportation
La documentation disponible peut inclure la certification de gestion de la qualité ISO9001, la documentation d'exportation CE, les rapports d'inspection des matières premières SGS, les documents de test de sécurité des mines de charbon et les rapports de test de résistance aux chocs et de durée de vie en usine en fonction de la configuration du produit.
Produits de système de convoyeur correspondants
Série de bandes transporteuses
YUFENG peut fournir une bande transporteuse en tissu, une bande transporteuse à câble en acier, une bande transporteuse à parois latérales, une bande transporteuse à tuyaux, une bande transporteuse à motifs et une bande transporteuse à dessus rugueux pour des systèmes complets de manutention de matériaux en vrac.
Autres rouleaux de convoyeur
Les rouleaux de support comprennent des rouleaux porteurs d'auge, des rouleaux de retour, des rouleaux à alignement automatique et des supports de support correspondants pour différentes sections de convoyeur.
Accessoires en caoutchouc
Des feuilles de caoutchouc résistantes à l'usure, du caoutchouc pour plinthes de convoyeur, des adhésifs de réparation par vulcanisation et des kits de réparation peuvent être fournis pour l'installation et la maintenance.
Série de pipelines en PEHD
Des conduites d'eau en PEHD et des conduites de dragage en PEHD peuvent être fournies pour le transport auxiliaire d'eau et de boues dans les projets miniers et industriels.
Traitement personnalisé
Le diamètre du rouleau, l'épaisseur de la paroi de la coque, la dureté du tampon, les dimensions de l'anneau en caoutchouc et la structure d'étanchéité peuvent être ajustés en fonction des dessins de travail du client et des conditions d'impact.
Emballage et stockage
Rouleaux à percussion de petit diamètre
Les rouleaux à percussion de 76, 89 et 108 mm peuvent être regroupés avec du fil d'acier, équipés de capuchons de protection aux deux extrémités de l'arbre et emballés dans des caisses en bois massif pour le transport.
Grands rouleaux à impact lourd
Les rouleaux d'impact de 168, 194 et 219 mm peuvent être disposés sur des palettes en bois, protégées par un film plastique et sécurisées pour réduire les dommages de surface et les mouvements pendant le transport des conteneurs.
Rouleaux à percussion en PEHD
Les rouleaux d'impact en PEHD peuvent être séparés avec de la mousse ou d'autres matériaux de rembourrage pour éviter les collisions et les dommages à la surface pendant le chargement et le déchargement.
Exigences de stockage
Les rouleaux à percussion doivent être stockés horizontalement sur des palettes dont la hauteur de gerbage ne dépasse pas 1,2 m. Les composants tampons en caoutchouc et en PU doivent être protégés de la lumière directe du soleil, des températures élevées, de l’eau de pluie et d’autres conditions susceptibles d’accélérer le vieillissement du matériau.
Comment sélectionner le bon rouleau libre à impact
Hauteur de chute du matériau
La hauteur de chute du matériau est un paramètre important car des distances de chute plus élevées génèrent une plus grande énergie d'impact. Le matériau tampon et la disposition des rouleaux d'impact doivent être sélectionnés en fonction de la hauteur de chargement réelle.
Taille des morceaux
Les matériaux en gros morceaux et pointus nécessitent une plus forte absorption des chocs et peuvent être mieux adaptés aux structures d'impact en PU ou en caoutchouc renforcé que les rouleaux standards.
Largeur de la bande transporteuse
Fournissez la largeur de la bande transporteuse et les dimensions du cadre existant afin que la longueur, le diamètre, la configuration de l'arbre et la structure de support du rouleau puissent être correctement adaptés.
Environnement de travail
L'humidité, le brouillard salin, l'exposition aux produits chimiques, l'installation extérieure et la température doivent être pris en compte lors de la sélection de l'acier au carbone, de l'acier galvanisé, de l'acier inoxydable, du PEHD ou de matériaux tampons spécialisés.
Méthode d'entretien requise
Les conceptions d'anneaux en caoutchouc segmentés peuvent être envisagées lorsque des anneaux tampons remplaçables sont préférés, tandis que les configurations intégrales en PU peuvent être plus appropriées lorsqu'une couche externe continue résistante à l'usure est requise.
Demander un devis pour rouleaux de renvoi à impact
Paramètres techniques requis
Pour un devis d'usine précis, fournissez la largeur de la bande transporteuse, le diamètre extérieur du rouleau, le type de rouleau à percussion, la hauteur de chute du matériau, la taille des morceaux de matériau, l'environnement de travail, la quantité totale de commande et le port de livraison cible correspondants.
Les ingénieurs techniques de YUFENG peuvent évaluer le diamètre du rouleau, le matériau de la coque, la structure tampon, le roulement, le système d'étanchéité et le cadre de support appropriés en fonction des conditions de charge.
