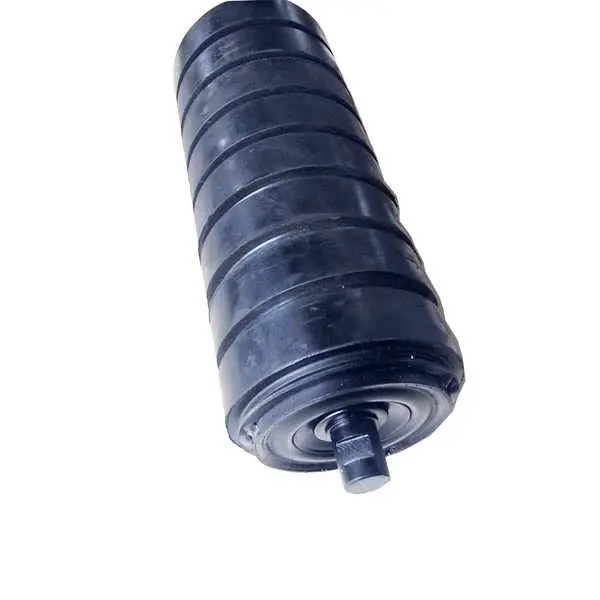

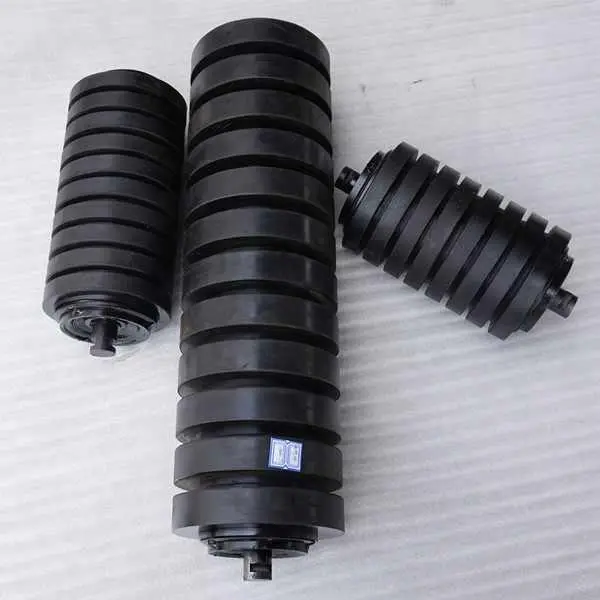

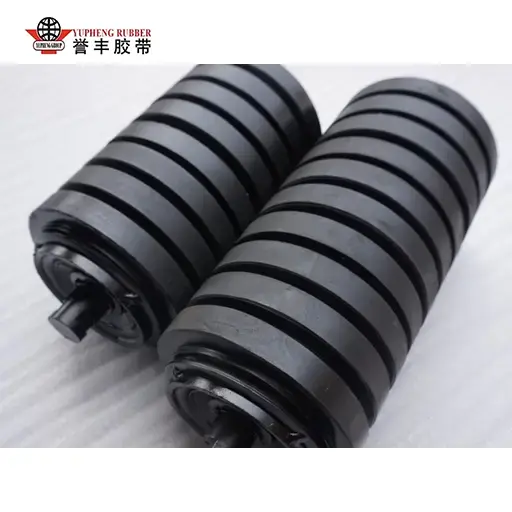

Rouleau libre à impact avec anneau en caoutchouc

Le rouleau de renvoi à impact à anneau en caoutchouc YUFENG est un composant de convoyeur tampon dédié développé indépendamment et produit en série par notre usine, exclusivement optimisé pour les sections de goulottes de chargement à fort impact où le minerai en morceaux, le charbon et la pierre tombent verticalement. Différent des rouleaux à percussion traditionnels en acier entièrement lisses qui transmettent toute la force de chute directement à la bande transporteuse, ce rouleau installe à égale distance des anneaux en caoutchouc élastiques épais sur la coque du rouleau en acier sans soudure. Les coussins en caoutchouc segmentés se déforment élastiquement sous un impact violent pour disperser la pression concentrée dans une large zone de contact, éliminant ainsi les pointes de contrainte locales qui provoquent des perforations et des déchirures longitudinales de la courroie. Il constitue la pièce complémentaire essentielle pour les lignes de transport de vrac lourdes avec des hauteurs de chute élevées, comblant complètement l'écart de performances des rouleaux en acier courants manquant de capacité d'amortissement des chocs.

Matériel et artisanat de production

Toutes les matières premières du rouleau de renvoi à impact avec anneau en caoutchouc YUFENG sont soumises à une inspection stricte à l'arrivée auprès de fournisseurs qualifiés. La coque du rouleau utilise de l'acier au carbone sans soudure Q235 épaissi avec une galvanisation complète à chaud pour une meilleure résistance à l'eau boueuse, aux cendres alcalines et au brouillard salin côtier. Les anneaux tampons sont fabriqués à partir d'un mélange de caoutchouc NR/SBR d'une dureté de 65 ± 5 Shore A, offrant un amortissement élastique, une résistance à l'usure et une résistance à la déformation à long terme sous des impacts répétés.

Matériau de l'anneau en caoutchouc et protection contre les chocs

Les anneaux en caoutchouc segmentés utilisent un mélange de caoutchouc Shore A NR/SBR 65 ± 5 pour absorber les impacts répétés des chutes de matériaux. Leur structure élastique permet de répartir les charges concentrées sur la surface de la bande, réduisant ainsi le risque de perforation, de déchirure et de déformation permanente lors des opérations de chargement continues.

Étanchéité des rouleaux et protection des roulements

L'arbre en acier massif 45# est usiné CNC et associé à des roulements à billes à gorge profonde à dégagement C3 remplis de graisse au lithium haute température. Les joints labyrinthes en nylon à trois canaux et les doubles anneaux anti-poussière extérieurs en caoutchouc créent de multiples barrières de protection contre la poussière minérale, l'eau boueuse et l'humidité.

Inspection d'usine et contrôle qualité

Avant la livraison, chaque rouleau fini est soumis à un étalonnage de concentricité, à des tests de résistance à la rotation, à une simulation d'étanchéité à l'eau boueuse et à des tests de fatigue par impact répétés. Ces procédures permettent de vérifier la stabilité structurelle et la rotation fiable avant que les produits ne soient expédiés vers des applications de chargement industriel.

Comparaison des données de tests sur le terrain et des points faibles de l’industrie

YUFENG a effectué six mois de suivi continu sur le terrain dans des carrières à ciel ouvert, des mines de charbon souterraines et des lignes de transport de matières premières en ciment. Les rouleaux tendeurs à impact à anneau en caoutchouc ont été comparés aux rouleaux tendeurs à impact en acier lisse conventionnels dans des conditions similaires de matériaux en vrac à forte chute.

Performances d'absorption des chocs

Les enregistrements sur le terrain ont montré que la structure segmentée en anneaux de caoutchouc absorbait plus de 60 % de l'énergie d'impact mesurée, contribuant ainsi à réduire la transmission d'impact direct des gros morceaux de matériaux vers la bande transporteuse et le châssis de renvoi.

Résultats de la protection et de l’entretien des courroies

Au cours de la période de suivi de six mois, les lignes de convoyeurs testées ont enregistré 72 % d'incidents de perforation et de déchirure de bande en moins, un cycle d'entretien de bande 35 % plus long et 65 % de temps d'arrêt pour maintenance de la zone de chargement en moins par rapport aux conditions de fonctionnement précédentes.

Comparaison des performances

Cas d’application réels de projets industriels

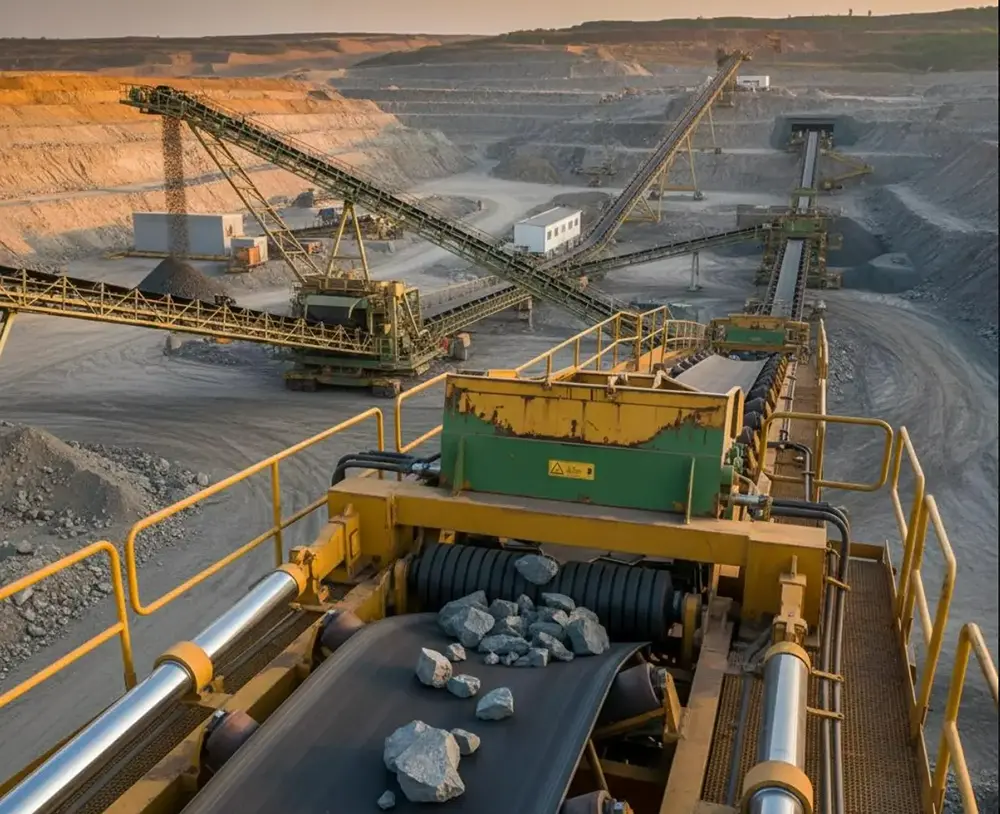

Projet de chargement de minerai de fer à ciel ouvert

Dans un projet de minerai de fer à ciel ouvert en Mongolie intérieure, des rouleaux à percussion conventionnels en acier étaient auparavant installés sous une goulotte de chute de 4 mètres. Les gros morceaux de minerai provoquaient fréquemment des perforations des bandes transporteuses et des réparations répétées. Après avoir amélioré la zone de chargement avec des rouleaux tendeurs à impact à anneau en caoutchouc YUFENG, les incidents de perforation de courroie ont été considérablement réduits et la maintenance hebdomadaire des correctifs a été interrompue. Les coûts mensuels enregistrés de réparation et d'approvisionnement des courroies ont diminué de 61 %.

Lignes de transfert de ciment et de matériaux en vrac

Les rouleaux à percussion à anneau en caoutchouc YUFENG conviennent également aux systèmes de transport de matières premières de ciment, de déchargement de pierres et d'alimentation en charbon où des matériaux volumineux ou irréguliers génèrent un impact concentré aux points de transfert. Les anneaux élastiques aident à protéger la courroie tandis que la structure à rouleaux scellée permet un fonctionnement stable dans les environnements industriels poussiéreux.

Assistance à la vérification du projet

YUFENG peut fournir des spécifications de produit, des dossiers d'inspection d'usine, des photographies d'installation et la documentation d'opération sur le terrain disponible pour soutenir l'évaluation technique du client, la sélection d'équipement et les appels d'offres de projet.

Paramètres complets de spécification du produit

Pourquoi choisir les produits de l'usine YUFENG

Capacité de fabrication intégrée

YUFENG contrôle en interne les processus de production clés, notamment le traitement des tubes à rouleaux, le formage des anneaux en caoutchouc, l'assemblage des roulements et l'inspection du produit fini. Ce flux de travail intégré permet de maintenir des dimensions cohérentes, une qualité d'installation des anneaux en caoutchouc et des performances globales d'assemblage sur différents lots de production.

Solution ciblée pour les problèmes de zone de chargement

Notre rouleau tendeur à impact à anneau en caoutchouc est conçu pour les points de transfert où la chute de charbon, de minerai, d'agrégats et d'autres matériaux en vrac peut provoquer une perforation, une déchirure et des vibrations excessives de la courroie. Les anneaux élastiques en caoutchouc amortissent les chocs tandis que la structure d'étanchéité à plusieurs étages protège l'ensemble de roulements, contribuant ainsi à réduire les interruptions de maintenance et la fréquence de remplacement.

Service direct d'usine et support de projet

YUFENG propose des tarifs directs en usine, des consultations techniques, des dessins personnalisés et une assistance en matière d'échantillons. Les produits personnalisés peuvent être évalués au moyen de tests d'impact et d'étanchéité avant expédition, tandis que les commandes de gros volumes sont planifiées en fonction de la capacité de production pour soutenir une livraison stable du projet.

Foire aux questions

Q1 : Quelle est la différence fondamentale entre le rouleau tendeur à impact à anneau en caoutchouc et les rouleaux tendeurs à impact en acier lisse ordinaires ?

La principale différence réside dans la structure du rembourrage. Les rouleaux tendeurs en acier lisse transfèrent l'impact de chute directement à la bande transporteuse, tandis que les rouleaux tendeurs à impact à anneau en caoutchouc YUFENG utilisent des anneaux en caoutchouc élastiques segmentés pour absorber et distribuer l'énergie d'impact. Cela les rend particulièrement adaptés aux points de chargement à forte chute manipulant de gros matériaux en morceaux.

Q2 : Quels services de personnalisation sont disponibles ?

Nous prenons en charge la personnalisation du diamètre du rouleau, de la longueur effective, de l'épaisseur et de l'espacement des anneaux en caoutchouc. Des options spéciales telles que des anneaux en caoutchouc EPDM, des structures renforcées et des composants de rouleaux en acier inoxydable sont également disponibles pour les applications à haute température, corrosives ou côtières.

Q3 : Quel entretien quotidien est requis ?

L'entretien de routine consiste principalement à vérifier les anneaux en caoutchouc pour déceler des fissures ou une usure anormale et à confirmer que chaque rouleau tourne sans problème. Une inspection régulière du châssis, des composants d'étanchéité et de l'état des roulements peut aider à identifier les défaillances potentielles avant qu'elles n'affectent le fonctionnement du convoyeur.

Demander un devis d'usine

Si vous avez besoin de rouleaux tampons d'impact pour les goulottes de chargement à forte chute, contactez YUFENG pour obtenir des échantillons de produits, des spécifications personnalisées, des dessins techniques et un devis direct d'usine. Notre équipe d'ingénieurs peut recommander une configuration d'anneaux en caoutchouc appropriée en fonction de la taille de votre matériau, de la hauteur de chute, de la largeur de la bande et des conditions de fonctionnement.
