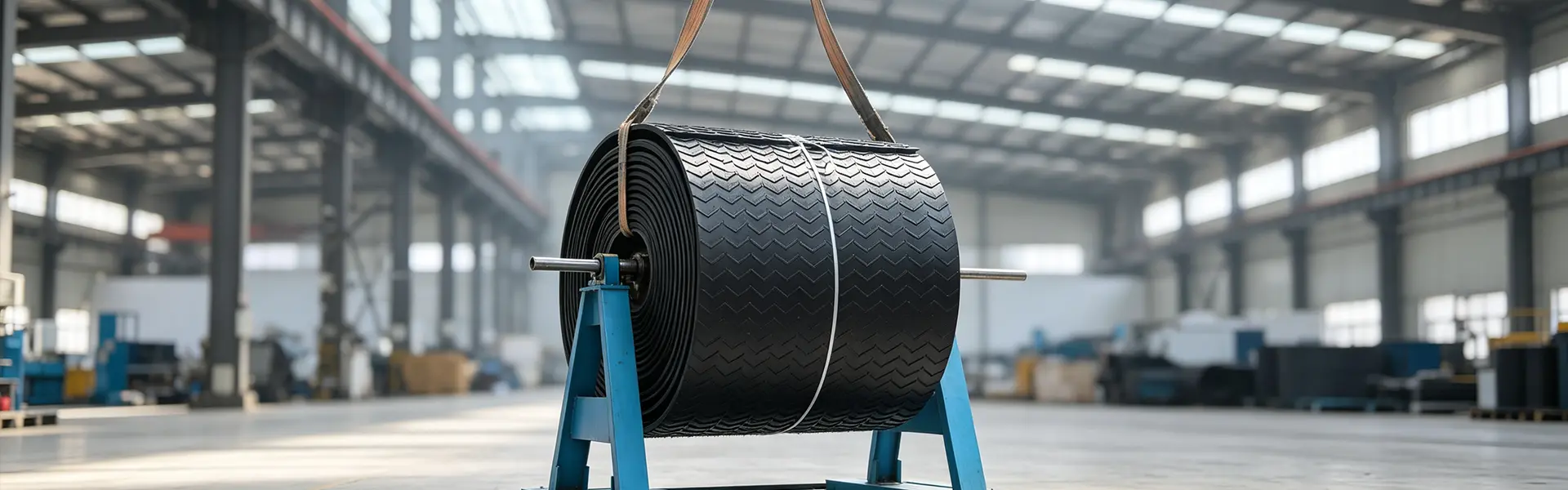

Bande transporteuse à motifs personnalisés pour une manutention efficace des matériaux en vrac
YUFENG Bande transporteuse à motifs, également connue sous le nom de bande transporteuse à chevrons ou à chevrons, est une bande transporteuse en caoutchouc conçue avec des motifs moulés sur la surface de travail pour améliorer l'adhérence lors du transport de matériaux inclinés. Il se compose d'une carcasse en tissu EP ou NN, d'un revêtement en caoutchouc et d'une couche à motif en relief intégrée, qui sont liés par vulcanisation à haute température.
Par rapport aux bandes transporteuses lisses, la surface à motifs augmente la friction entre la bande et le matériau transporté, contribuant ainsi à réduire le glissement et le recul du matériau sur les lignes de transport inclinées. Différentes structures de motifs, hauteurs et configurations de carcasse peuvent être sélectionnées en fonction de l'angle de transport, de la taille du matériau, de la largeur de la bande et de l'environnement de travail.
YUFENG produit des courroies à motifs avec du caoutchouc vierge et des carcasses en tissu EP/NN à haute résistance. La gamme de produits couvre des modèles généraux résistants à l'usure, ignifuges, hautes températures, résistants à l'huile et basses températures pour les carrières, les mines, le ciment, les granulats, la logistique et d'autres applications de transport de matériaux en vrac.

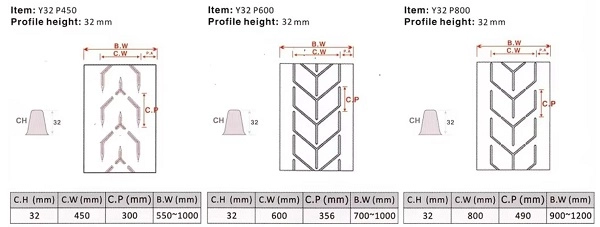

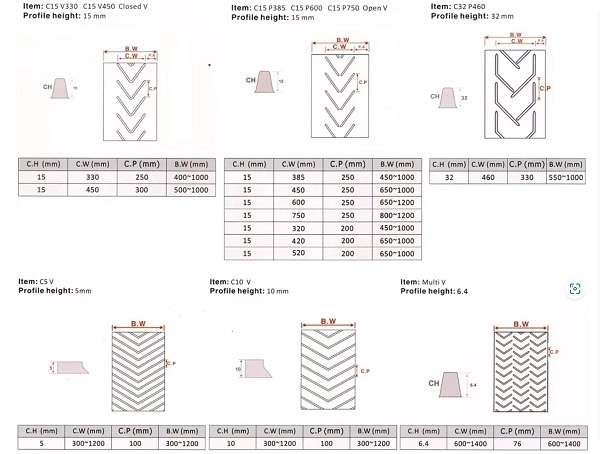

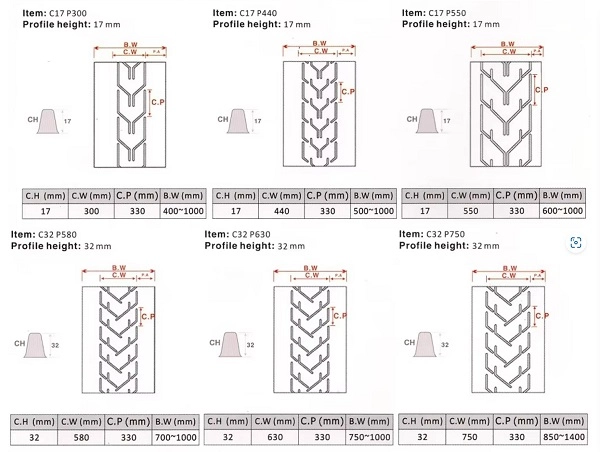

Quels sont les principaux types ?
Les bandes transporteuses à motifs sont principalement classées en fonction de la structure de la surface moulée. Différents modèles offrent différents niveaux d'adhérence, de performances de nettoyage et d'adéquation aux angles de transport.
Ceinture Chevron Fermée
Le motif à chevrons fermés offre une surface surélevée continue avec de fortes performances de préhension des matériaux. Il convient au transport de minerai en morceaux, de pierres, d'agrégats et d'autres matériaux en vrac sur des sections fortement inclinées, avec des angles de transport allant jusqu'à environ 40° en fonction des caractéristiques du matériau et de la conception du convoyeur.
Courroie trapézoïdale ouverte
Le motif ouvert en forme de V offre des performances antidérapantes modérées tout en laissant plus d'espace entre les sections surélevées pour le déchargement et le nettoyage des matériaux. Il convient aux céréales, au sable et aux petits matériaux granulaires sur des lignes de transport avec une inclinaison d'environ 15° à 30°.
Ceinture rugueuse en pointillés
La surface en pointillés est constituée de petites pointes en caoutchouc surélevées qui assurent une friction douce sans créer de rétention excessive de matériau. Il est principalement utilisé pour la manutention de cartons, de sacs, de produits emballés et de céréales sur des lignes de transport à faible angle inférieur à environ 15°.
Ceinture Croix Diamant
Le motif en croix en diamant offre une friction de surface équilibrée et une stabilité latérale du matériau. Sa structure relativement ouverte facilite également le nettoyage des surfaces, ce qui la rend adaptée au tri logistique, au transport de produits industriels légers et de produits finis.
Comment la sélection du modèle affecte-t-elle les performances du convoyeur ?
Les principaux facteurs de sélection sont l'angle de transport, les caractéristiques du matériau, la hauteur du motif et le frottement de surface requis. Un motif plus haut ou plus continu offre généralement une meilleure adhérence, tandis qu'un motif ouvert ou discret peut offrir un nettoyage plus facile et une rétention de matériau moindre.
| Type de motif | Caractéristique de base | Conditions de travail applicables |
|---|---|---|
| Chevron fermé | Adhérence élevée et forte rétention du matériau | Convoyage raide de minerai en morceaux, de pierres et de granulats |
| Modèle en V ouvert | Performance antidérapante modérée et décharge plus facile | Grains, sables et matériaux granulaires |
| Modèle rugueux en pointillé | Frottement léger et nettoyage relativement facile | Cartons, sacs et marchandises emballées |
| Motif de croix en diamant | Frottement équilibré et stabilité latérale | Produits logistiques et industriels légers |

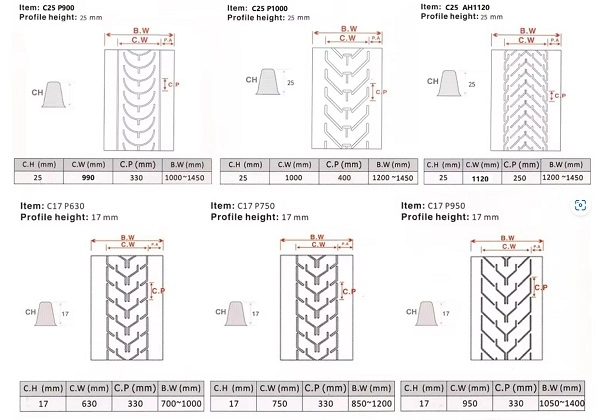

Quelles tailles et spécifications YUFENG propose-t-il ?
YUFENG fournit des bandes transporteuses à motifs avec différentes résistances de carcasse, largeurs et hauteurs de motifs pour s'adapter à différentes structures de convoyeurs. Les options standard incluent des carcasses en tissu EP100 à EP1000 et NN100 à NN800, des largeurs de bande de 300 mm à 2 400 mm et des hauteurs de motif de 6 mm, 16 mm, 25 mm et 32 mm.
| Spécification | Gamme disponible |
|---|---|
| Carcasse en tissu | EP100–EP1000 / NN100–NN800 |
| Largeur de la ceinture | 300 à 2 400 mm |
| Hauteur du motif | 6/16/25/32 mm |
| Modèle de surface | Chevron / V / Dot / Diamant / Personnalisé |
| Caoutchouc fonctionnel | Usure/ignifuge/haute température/huile/résistant au froid |
Quelle ceinture à motifs convient à différentes applications ?
Ceinture à motif chevron résistante à l'usure
Il s'agit de la configuration standard pour le transport de matériaux en vrac à température normale. Le revêtement en caoutchouc résistant à l'usure convient au charbon, au sable, au calcaire, aux granulats et aux matériaux similaires, avec une plage de températures de fonctionnement typique de -20°C à +60°C.
Ceinture à motifs antistatique ignifuge
Ce type utilise des composés de caoutchouc ignifuges et conducteurs pour les applications de transport souterrain où le feu et l'électricité statique constituent des problèmes de sécurité. Les modèles destinés aux applications dans les mines de charbon peuvent être fabriqués conformément aux exigences MT/T668 applicables.
Ceinture à motifs résistante aux hautes températures
Les courroies à motifs haute température utilisent des composés de caoutchouc résistant à la chaleur pour transporter des matériaux chauds tels que le clinker de ciment et les scories d'acier. Les configurations YUFENG peuvent être spécifiées pour des températures de matériaux inférieures à environ 180°C en fonction des conditions de transport réelles.
Ceinture à motifs résistante à l'huile
Les modèles résistants à l'huile utilisent du caoutchouc de couverture à base de NBR pour réduire le gonflement et les fissures causés par l'huile minérale, les lubrifiants et autres matériaux contenant de l'huile. Ils conviennent aux usines chimiques, à la manutention de matériaux liés au pétrole et aux environnements de production industrielle.
Ceinture à motifs résistante aux basses températures
Les formulations à basse température maintiennent la flexibilité du caoutchouc dans les environnements extérieurs froids. Ils peuvent être spécifiés pour les applications nécessitant un fonctionnement jusqu'à environ -40°C, y compris les mines à ciel ouvert et le transport de matériaux en vrac en hiver.
Ceinture logistique à motif rugueux en pointillé
La surface pointillée à profil bas permet une friction contrôlée pour les cartons, les sacs de céréales et les produits emballés. Il convient au tri en entrepôt et au transport logistique où une hauteur de surface excessive n'est pas nécessaire.
Quelles options de personnalisation sont disponibles ?
Forme du motif
YUFENG peut fournir des configurations de chevrons fermés, de V ouverts, de pointillés, de croix en diamant et d'autres configurations de surfaces moulées en fonction de l'application du convoyeur.
Hauteur du motif
La hauteur du motif peut être sélectionnée en fonction de l'angle de transport, de la taille du matériau et de l'adhérence requise. Les options standard incluent 6 mm, 16 mm, 25 mm et 32 mm, avec des dimensions personnalisées disponibles pour des équipements spécifiques.
Carcasse en tissu
Le tissu en polyester EP offre un faible allongement et des performances dimensionnelles stables, tandis que le tissu en nylon NN offre une plus grande flexibilité et résistance aux chocs. La carcasse appropriée peut être sélectionnée en fonction de la longueur du convoyeur, des conditions de chargement et du diamètre de la poulie.
Composé de caoutchouc fonctionnel
Le caoutchouc de couverture peut être modifié pour l'ignifugation, la résistance à l'huile, la résistance aux hautes températures, la flexibilité à basse température et d'autres exigences de fonctionnement.
Configuration de la surface inférieure
La surface inférieure peut être fournie avec une structure lisse à dos en tissu ou une structure à dos en caoutchouc selon le cadre du convoyeur, la disposition des rouleaux et les exigences d'installation.

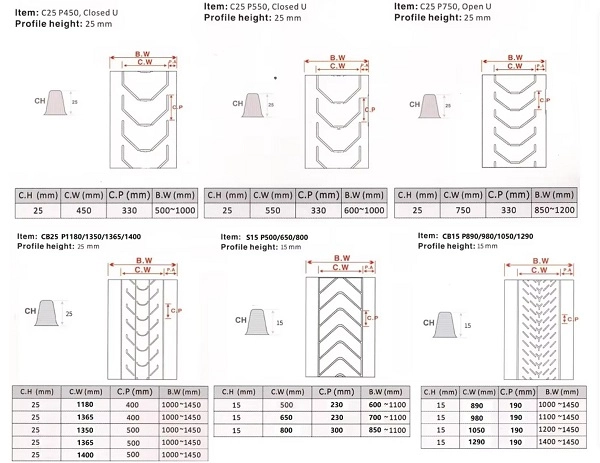

Comment la ceinture à motifs YUFENG est-elle fabriquée ?
Préparation de la carcasse en tissu
La toile polyester-nylon EP haute ténacité ou le tissu nylon NN sont sélectionnés en fonction de la qualité de traction requise. Les couches de tissu sont contrôlées pour une densité de chaîne et de trame uniforme afin de maintenir une tension constante de la courroie.
Préparation du composé de caoutchouc
Le caoutchouc naturel vierge, le NBR ou d'autres composés de caoutchouc fonctionnels sont sélectionnés en fonction de l'environnement de travail. Le composé est formulé pour fournir la résistance requise à l’usure, à l’adhérence, à la température ou aux produits chimiques.
Moulage de motifs et vulcanisation
La surface de travail à motifs et le corps de la courroie sont intégrés par vulcanisation à haute température. Cette structure évite le collage séparé utilisé par certaines courroies à motifs de mauvaise qualité et réduit le risque de décollement du motif lors de pliages répétés.
Inspection de la qualité en usine
Les matériaux en tissu et en caoutchouc sont échantillonnés pour leurs performances de traction, d'allongement et d'adhérence avant la production. Les courroies finies sont inspectées pour vérifier les performances de la carcasse, les propriétés du caoutchouc de couverture et la liaison du motif avant expédition.
Quelles matières premières YUFENG utilise-t-il ?
Carcasse de traction
YUFENG utilise une toile polyester-nylon EP haute ténacité ou un tissu en nylon NN avec une densité de chaîne et de trame contrôlée pour fournir des performances de traction stables.
Caoutchouc de couverture de modèle
Le caoutchouc naturel vierge, le NBR et le caoutchouc synthétique fonctionnel peuvent être sélectionnés en fonction des exigences d'usure, d'huile, de température et de sécurité.
Collage du caoutchouc écrémé
Le caoutchouc écrémé à haute adhérence est utilisé entre les couches de tissu et les composés de caoutchouc pour améliorer la liaison intercouche et réduire le risque de délaminage sous charge continue.
Inspection des matières premières
Chaque lot de matériaux en tissu et en caoutchouc est soumis à un échantillonnage en laboratoire en usine pour vérifier la résistance à la traction, l'allongement et l'adhérence avant d'entrer dans le processus de vulcanisation. Les articles qui ne satisfont pas aux exigences internes ne sont pas lancés en production.
Quelles normes la ceinture à motifs YUFENG suit-elle ?
Les bandes transporteuses à motifs YUFENG sont fabriquées en référence aux normes internationales et nationales applicables en matière de bandes transporteuses, notamment ISO 14890, DIN 22102 et GB/T 7984. Les modèles ignifuges pour les mines de charbon souterraines peuvent être fabriqués conformément aux exigences MT/T668 applicables. Les commandes d'exportation peuvent être prises en charge avec la documentation d'inspection CE et SGS si nécessaire.
What Quality Documents Can Be Provided?
Certificat de gestion de la qualité ISO9001
La documentation du système de gestion de la qualité peut être fournie pour les produits qualifiés et les commandes applicables.
Documentation d'exportation CE
Une documentation d'exportation relative au CE peut être fournie pour les configurations de produits applicables et les exigences du marché de destination.
Documentation des tests SGS
Des rapports d'inspection SGS ou de performances des matières premières peuvent être fournis en fonction des exigences du client et de la portée des tests.
Rapport de test de performances en usine
La documentation des tests en usine peut couvrir la résistance à la traction, l'allongement et d'autres indicateurs de performance applicables pour les spécifications de la courroie fournie.

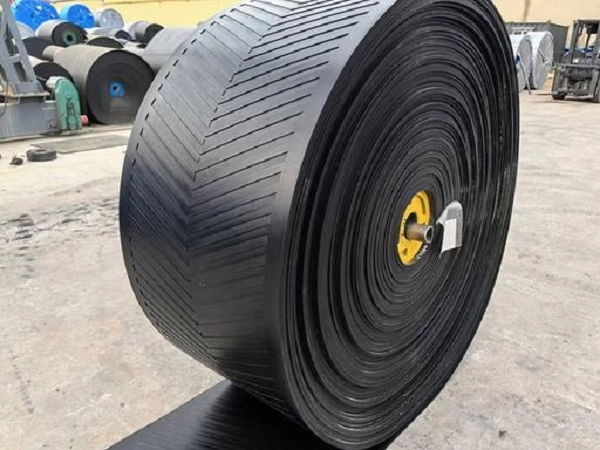

Quels sont les indicateurs techniques de base ?
| Élément de performance | Exigence standard | Norme d'essai |
|---|---|---|
| Allongement à la rupture de la carcasse du tissu | ≥300% | OIN 6259 |
| Résistance au pelage de l'intercalaire | ≥12 N/mm | OIN 2411 |
| Allongement permanent sous charge nominale | ≤2,5% | DIN 22102 |
| Couvrir la perte par abrasion du caoutchouc | ≤0,8 cm³/1,61 km | OIN 4649 |
| Performances de liaison de motifs | Aucun pelage après 10 000 cycles de pliage | Test de flexion en usine |
Comment couper, épisser et installer une ceinture à motifs ?
Épissage par vulcanisation à chaud
Pour les joints de convoyeur permanents, les extrémités de la bande sont découpées en couches étagées en fonction de la structure des plis du tissu. Les surfaces des joints sont nettoyées, du caoutchouc écrémé assorti est installé entre les couches et une presse de vulcanisation est utilisée pour contrôler le chauffage et la pression. Après refroidissement et inspection, le joint peut être remis en fonctionnement normal.
Réparation de colle froide
Le collage à froid peut être utilisé pour des réparations temporaires ou pour des applications sélectionnées à court terme. La zone endommagée doit être nettoyée et rendue rugueuse avant d'appliquer un adhésif approprié pour bande transporteuse. La section réparée doit être complètement durcie avant de redémarrer le convoyeur.
Disposition de la ligne de convoyeur
Les sections porteuses supérieures doivent utiliser des rouleaux à auge appropriés, tandis que les rouleaux à impact doivent être installés autour des points d'alimentation à forte chute. Des rouleaux à alignement automatique peuvent être disposés à des intervalles appropriés sur de longues lignes de transport pour faciliter le contrôle du suivi de la bande.
Quels produits de support YUFENG peut-il fournir ?
Série de bandes transporteuses
YUFENG peut fournir une bande transporteuse en tissu, une bande transporteuse à câble en acier, une bande transporteuse à paroi latérale et une bande transporteuse à dessus rugueux pour différentes configurations de transport.
Série de rouleaux de convoyeur
Les produits de support comprennent des rouleaux à auge, des rouleaux à impact, des rouleaux à alignement automatique et des rouleaux anticorrosion en PEHD.
Accessoires en caoutchouc
Des feuilles de caoutchouc résistantes à l'usure, des plinthes de convoyeur, des adhésifs de réparation et des kits de réparation peuvent être fournis pour l'entretien et la réparation du convoyeur.
Série de pipelines en PEHD
Des conduites d'eau en PEHD et des conduites de dragage en PEHD peuvent être fournies pour les applications de transport de fluides auxiliaires dans les projets miniers et connexes.
Traitement personnalisé
YUFENG peut ajuster la largeur de la courroie, le pli du tissu, la hauteur du motif et la formulation fonctionnelle du caoutchouc en fonction des dessins du client et des conditions de fonctionnement.
Comment la bande transporteuse à motifs est-elle emballée et stockée ?
Rouleaux de largeur étroite
Pour les largeurs de bande de 300 à 800 mm, la bande est enroulée sur un noyau en papier solide et protégée par un film plastique imperméable et un sac extérieur tissé.
Rouleaux de grande largeur
Pour les bandes d'une largeur de 1 000 à 2 400 mm, un cerclage en acier est utilisé pour le renforcement, avec une protection par bâche et un chargement sur palettes en bois pour le transport des conteneurs.
Sections raccourcies
Les sections de bande découpées sur mesure peuvent être emballées séparément pour réduire les dommages et les rayures sur la surface du motif pendant la manipulation et le transport.
Conditions de stockage
Les bandes transporteuses à motifs doivent être stockées horizontalement avec une hauteur d'empilage ne dépassant pas 1,5 m. La lumière directe du soleil à long terme, les solvants chimiques et autres conditions susceptibles d’accélérer le vieillissement du caoutchouc doivent être évités.
Comment demander un devis de ceinture à motifs ?
Pour les besoins de vente en gros ou personnalisés de bandes transporteuses à motifs, fournissez les informations techniques suivantes afin que YUFENG puisse sélectionner la configuration de carcasse et de modèle appropriée :
- Type de carcasse : EP ou NN
- Largeur de la ceinture
- Forme et hauteur du motif
- Angle de transport maximum
- Type de matériau et taille des morceaux
- Température de travail et fluide de transport
- Distance de transport
- Quantité totale de commande
- Port de livraison cible
Sur la base de ces paramètres, YUFENG peut évaluer la qualité du tissu requise, la construction de la courroie, le caoutchouc de revêtement et la configuration du motif pour l'application.
Informations de contact mondiales YUFENG
jayce@yuphengbelt.com
WhatsApp/WeChat/Mobile
+86 15318787602
Adresse d'usine
Ville de Xiagou, ETDZ, Qingdao, Shandong, Chine
- View as
Bande transporteuse cloutée
Conçue pour une manipulation précise et douce des matériaux, la bande transporteuse cloutée YUFENG utilise des goujons surélevés ronds, ovales ou en forme de capsule pour fournir une adhérence contrôlée par point de contact. Testé sur le terrain dans les domaines du travail du bois, de l'agroalimentaire et de la logistique, il améliore la stabilité des produits sur les convoyeurs inclinés tout en réduisant les dommages aux surfaces. Les options PVC, PU, caoutchouc et PE sont disponibles avec des formes, hauteurs et densités de goujons personnalisées.
Bande transporteuse à motif diamant
Pour les applications de transport qui exigent une adhérence fiable dans les directions et les inclinaisons changeantes, la bande transporteuse à motif diamant YUFENG offre des performances antidérapantes omnidirectionnelles stables. Sa surface diamantée surélevée améliore la traction du matériau tout en aidant à évacuer l'humidité et les débris, réduisant ainsi le glissement par rapport aux courroies plates. Des tailles de diamant, des profondeurs, des densités et des spécifications de bandes personnalisées sont disponibles pour l'exploitation minière, l'agriculture, la transformation alimentaire, la logistique et la construction.
Bande transporteuse à chevrons
Conçu pour un transport incliné efficace de matériaux en vrac, le tapis roulant YUFENG Chevron utilise des taquets en forme de V intégralement vulcanisés pour améliorer l'adhérence et empêcher le recul du matériau sur des pentes allant jusqu'à 40°. Sa construction durable et résistante à l'abrasion prend en charge les applications exigeantes dans les secteurs minier, portuaire, agricole et des matériaux de construction, avec des modèles de taquets C15, C25 et autres disponibles pour des exigences de transport personnalisées.

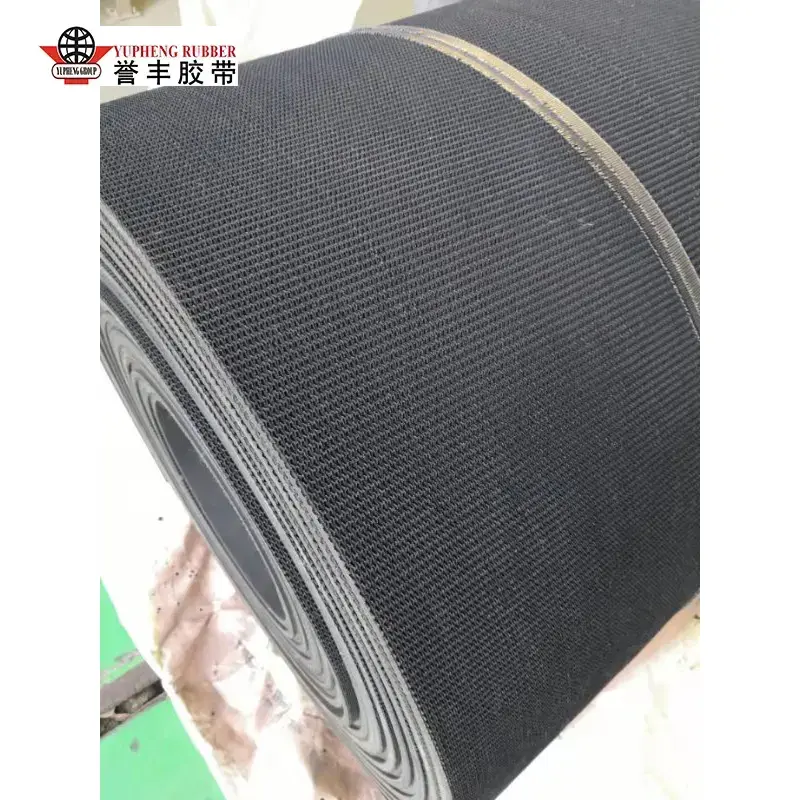

Bande transporteuse à dessus rugueux
