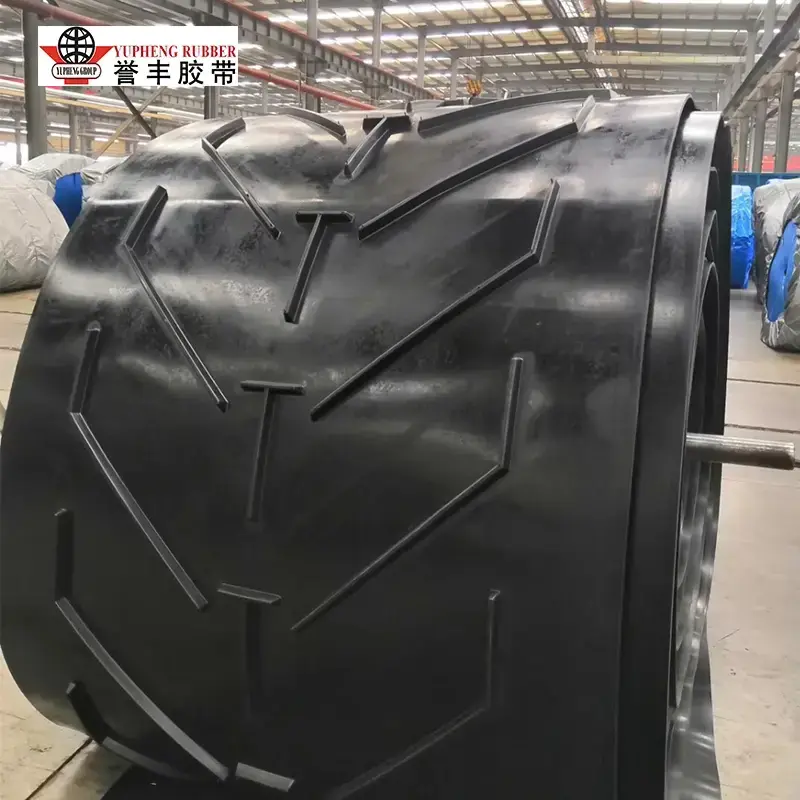

Bande transporteuse à chevrons

Pour la manutention de matériaux en vrac à angle raide, la bande transporteuse à chevrons YUFENG offre une traction et une capacité de transport améliorées grâce à ses taquets surélevés en forme de V, à chevrons ou à chevrons. Par rapport aux courroies plates, la surface à motifs réduit le recul du matériau et prend en charge des angles de transport allant jusqu'à 40° ou plus. Il convient au charbon, au minerai, au sable, au gravier, aux céréales, aux engrais et à d'autres matériaux en vrac dans les secteurs minier, portuaire, agricole et des matériaux de construction.

Technologie des matériaux et de la production

1. Tissu EP renforcé et composé de caoutchouc durable

La bande transporteuse YUFENG Chevron utilise un tissu polyester/nylon EP de haute qualité comme carcasse de traction, offrant une résistance élevée, un faible allongement, une bonne aptitude au traversage et une résistance fiable aux chocs pour un transport continu. Les revêtements supérieur et inférieur sont formulés à partir de caoutchouc naturel et synthétique, offrant une résistance à l'abrasion, une résistance au vieillissement et une flexibilité équilibrées pour les environnements industriels exigeants.

2. Vulcanisation intégrale en une étape des crampons et du corps de la ceinture

Le principal avantage de production de la ceinture Chevron YUFENG réside dans la vulcanisation intégrale en une seule étape des crampons et du corps de la ceinture. Contrairement à la production conventionnelle en deux étapes, où la courroie est d'abord vulcanisée et les taquets sont fixés séparément, YUFENG utilise des moules à taquets en acier de précision et un processus de vulcanisation continue contrôlé pour former les taquets et la courroie en une structure homogène. Cette construction intégrée offre une liaison plus forte entre le caoutchouc et les taquets et réduit le risque de fissuration, de séparation ou de détachement des taquets lors d'un transport à long terme.

3. Inspection d'usine en plusieurs étapes pour une qualité constante

Toutes les matières premières proviennent de fournisseurs nationaux et internationaux qualifiés et sont inspectées avant la production. Les courroies à chevrons finies sont soumises à des tests en usine portant sur la résistance à la traction, la résistance à l'abrasion, la flexion à basse température et l'adhérence du caoutchouc aux crampons. Ces contrôles de qualité aident à maintenir des performances structurelles constantes et une traction fiable dans les applications de transport inclinées, lourdes et continues.

Données de tests sur le terrain et validation des applications

1. Performances de transport inclinées sous tests continus

YUFENG a mené un test de suivi continu de six mois combinant une évaluation en laboratoire et des données d'exploitation minière sur site, comparant la courroie Chevron aux courroies plates ordinaires dans des conditions de transport inclinées. À une inclinaison supérieure à 20°, les courroies plates ordinaires présentaient un glissement notable du matériau, avec un recul dépassant 30 % à 25°.

Dans les mêmes conditions, la courroie YUFENG a maintenu un mouvement stable du matériau à 30° sans recul observé et est restée efficace pour les applications avec des angles de transport allant jusqu'à 40°, en fonction des caractéristiques du matériau et de la configuration des taquets.

Avec une inclinaison de 30° et la même vitesse de bande, la bande à chevrons a atteint un débit de transport environ 40 à 60 % plus élevé que la bande plate testée. Les taquets surélevés ont permis de maintenir les matériaux en vrac uniformément répartis sur la bande et de réduire le recul, améliorant ainsi l'efficacité du transport et réduisant les mouvements répétés des matériaux.

2. Structure de taquet intégrée pour une durée de vie plus longue

Les enregistrements sur le terrain et les commentaires des clients indiquent que les taquets entièrement vulcanisés YUFENG peuvent offrir une durée de vie plus de 50 % plus longue que les structures de taquets segmentés comparables dans des conditions de fonctionnement similaires. La construction monobloc aide à réduire la fissuration, la déformation et le détachement des taquets, à maintenir des performances stables de la bande pendant le transport incliné continu et à réduire les temps d'arrêt imprévus en cas de remplacement.

3. Performances éprouvées dans le secteur minier et la manutention de matériaux en vrac

Dans une mine de charbon à ciel ouvert d'Asie du Sud-Est, YUFENG Chevron Belt fonctionnait sur un convoyeur incliné de 28° à 32° manipulant du charbon brut et de la gangue. Après 18 mois de fonctionnement continu à forte charge, les taquets sont restés intacts sans fissures visibles, tandis que le transport des matériaux est resté stable sans recul significatif.

Dans une carrière australienne, une bande à chevrons C25 avec des taquets de 25 mm transportait du calcaire concassé et des granulats selon une inclinaison de 35° dans des conditions poussiéreuses et à fort impact, sans détachement ni déchirure des taquets signalés et une durée de vie presque doublée par rapport à la précédente bande à motifs générique du client.

Dans un port européen, un tapis roulant à chevrons C15 doté de taquets de 15 mm a été utilisé pour charger des céréales et des engrais avec une inclinaison de 22° à 25°. La bande a maintenu une bonne capacité de passage et un flux de matériaux stable tout au long de l'opération, avec un faible taux de défaillance qui répondait aux exigences continues de manutention des marchandises en vrac du client.

Paramètres complets de spécification du produit

YUFENG prend en charge la production grandeur nature et le traitement personnalisé de courroies à chevrons, couvrant différents modèles et hauteurs de taquets pour s'adapter à différents angles d'inclinaison et matériaux :

Pourquoi choisir YUFENG ?

1. Vulcanisation intégrée pour une liaison sécurisée des taquets

YUFENG exploite des équipements de production de bandes transporteuses dédiés et des procédures d'inspection de qualité standardisées, avec plus de 10 ans d'expérience dans la fabrication et l'exportation de bandes transporteuses. Notre bande transporteuse Chevron utilise un processus de vulcanisation continue en une seule étape pour intégrer les taquets au corps de la courroie, évitant ainsi les points de liaison faibles généralement associés aux taquets fixés séparément. Cette structure intégrée permet de réduire la fissuration, le détachement et la déformation des taquets lors d'un transport incliné à long terme.

2. Moulage de précision pour une géométrie de taquet cohérente

Des moules en acier de haute précision sont utilisés pour contrôler la hauteur, l’espacement, l’angle et la cohérence globale du motif tout au long de la production. La géométrie précise des taquets offre une adhérence plus uniforme du matériau et permet de maintenir des performances de transport prévisibles lorsque plusieurs courroies sont installées sur la même ligne de production.

3. Support à la fabrication, de la spécification à la livraison

En tant que fabricant source, YUFENG fournit une assistance complète depuis l'analyse des conditions de travail et la sélection des spécifications des courroies jusqu'à la personnalisation des modèles, la production et l'assistance technique. Les clients peuvent sélectionner la largeur, l'épaisseur, la hauteur et la configuration de la bande appropriées en fonction des caractéristiques du matériau et de l'angle de transport. Une planification de production stable prend également en charge à la fois les spécifications standard et les commandes groupées, aidant ainsi les clients à contrôler les délais d'approvisionnement et les coûts de maintenance des convoyeurs à long terme.

Applications appropriées

La bande transporteuse YUFENG Chevron est conçue pour le transport incliné où une rétention de matériau plus forte et un transport ascendant stable sont nécessaires. Les taquets à chevrons surélevés aident à réduire le recul et à maintenir un flux de matériaux constant dans différentes applications industrielles.

1. Mines et manutention du charbon

Convient au transport de charbon brut, de minerai, de gangue et d'autres matériaux en vrac sur des convoyeurs inclinés. Les crampons à chevrons renforcés offrent une adhérence fiable dans des conditions de charges lourdes et d'impacts élevés.

2. Carrières et matériaux de construction

Utilisé pour transporter de la pierre concassée, du sable, du gravier, des matières premières de ciment et des agrégats sur des itinéraires inclinés, aidant à maintenir un flux de matériaux stable et à réduire le retour en arrière.

3. Ports et terminaux de fret en vrac

Convient au chargement et au déchargement du charbon, du minerai, des céréales et d'autres marchandises en vrac sur des convoyeurs à rampe, en particulier lorsqu'un transport fiable est requis dans des conditions de charge changeantes.

4. Agriculture et transformation des céréales

Applicable aux systèmes de transport de céréales, d’engrais et d’aliments pour animaux. Différentes hauteurs et modèles de taquets peuvent être sélectionnés en fonction des caractéristiques du matériau et de l'angle de transport.

5. Usines de produits chimiques et d’engrais

Conçu pour la manutention inclinée d'engrais granulaires et de matériaux chimiques, offrant une traction stable tout en réduisant le reflux des matériaux pendant un fonctionnement continu.

6. Transport de matériaux en sacs

Convient au transport de sacs de ciment, de sacs d'engrais et d'autres matériaux emballés sur des lignes de convoyeurs inclinés. La structure à taquets permet de maintenir les sacs en place en toute sécurité pendant le transport vers le haut.

Foire aux questions

1. Quelle est la différence entre une bande Chevron et une bande transporteuse plate ?

La principale différence réside dans la structure de la surface à tasseaux. Les bandes transporteuses plates conviennent généralement au transport horizontal ou à faible angle, tandis que le matériau peut commencer à glisser sur des pentes plus raides. La ceinture YUFENG Chevron utilise des taquets en forme de V ou à chevrons pour augmenter la traction de la surface, réduire le recul du matériau et soutenir un transport incliné stable. En fonction des caractéristiques du matériau, de la conception de la bande et des conditions d'utilisation, les bandes à chevrons peuvent être utilisées pour des angles de transport allant jusqu'à environ 40°.

2. Quels modèles de crampons et options de personnalisation sont disponibles ?

YUFENG prend en charge diverses configurations de taquets, notamment les modèles Open V, Closed V, Y-type, U-type, herringbone, fishbone et Multi-V. Les hauteurs de cales standard incluent 5 mm, 15 mm, 17 mm, 25 mm et 32 ​​mm, avec des dimensions personnalisées également disponibles. La largeur, l'épaisseur, la géométrie des taquets et les performances du caoutchouc peuvent être ajustées en fonction du matériau transporté, de l'angle d'inclinaison et des exigences d'application dans les mines, les ports, l'agriculture et d'autres industries.

3. Quelle est la durée de vie prévue et les exigences de maintenance ?

Dans des conditions de fonctionnement appropriées et un entretien régulier, la courroie Chevron entièrement vulcanisée YUFENG peut offrir une durée de vie plus longue que les courroies à taquets segmentés comparables. L'entretien de routine consiste principalement à vérifier l'usure des taquets, les coupures et fissures de surface, à inspecter l'alignement de la courroie et à maintenir une tension appropriée du convoyeur. Étant donné que les taquets sont intégralement vulcanisés avec le corps de la courroie, le risque de détachement des taquets est réduit, ce qui contribue à minimiser les temps d'arrêt imprévus pour l'entretien et le remplacement.

4. Pouvez-vous fournir des échantillons et des spécifications personnalisées ?

Oui. YUFENG peut fournir des échantillons pour la vérification des spécifications et prend en charge la largeur, l'épaisseur, le motif des taquets, la hauteur des taquets et la formulation du caoutchouc personnalisés. Les clients peuvent fournir l'angle de transport, le type de matériau, les dimensions de la bande et les conditions de fonctionnement, permettant à notre équipe technique de recommander une configuration de bande transporteuse Chevron appropriée.

Contacter YUFENG

Si vous avez besoin d'une bande Chevron durable pour les mines, les carrières, les ports, l'agriculture ou d'autres applications de transport incliné, contactez YUFENG pour obtenir des échantillons de produits, des spécifications techniques et le dernier devis d'usine.
