Fabricant leader de cadres de renvoi de convoyeur pour les systèmes de manutention minière et de matériaux en vrac

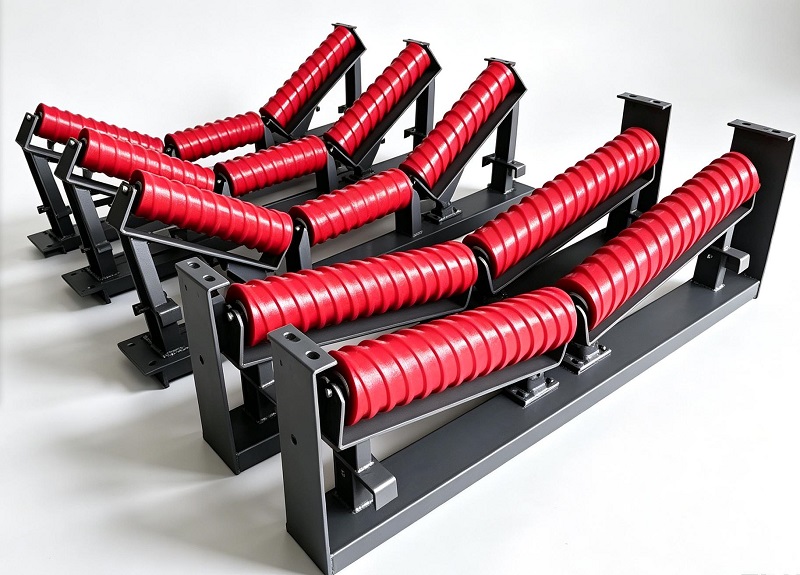

Conveyor Idler Frame est la structure de support utilisée pour installer et positionner les rouleaux de convoyeur sur les systèmes de convoyeurs à bande. Il relie les rouleaux en auge, les rouleaux de retour, les rouleaux à impact et les rouleaux à alignement automatique avec la structure du convoyeur, garantissant que les rouleaux maintiennent l'alignement correct et fournissent un support stable à la bande de roulement.
Pendant l'opération de transport continue, le châssis porteur supporte le poids des matériaux en vrac, la tension de la courroie et les forces d'impact générées aux points de chargement. Un châssis mal conçu peut entraîner un désalignement des rouleaux, des problèmes de suivi de la courroie, une usure inégale et des temps d'arrêt inattendus. Par conséquent, la sélection d’une structure de support fiable est essentielle pour améliorer la stabilité du système de convoyeur.
YUFENG fabrique une série complète de cadres de renvoi conformément aux exigences liées aux TD75, DT II (A), CEMA et ISO. Utilisant de l'acier Q235/Q355 de haute qualité, des procédés de soudage de précision et un traitement anticorrosion en option, les cadres YUFENG sont largement utilisés dans les projets d'exploitation minière, de carrière, de ciment, de centrale électrique, de port et de manutention de matériaux en vrac.

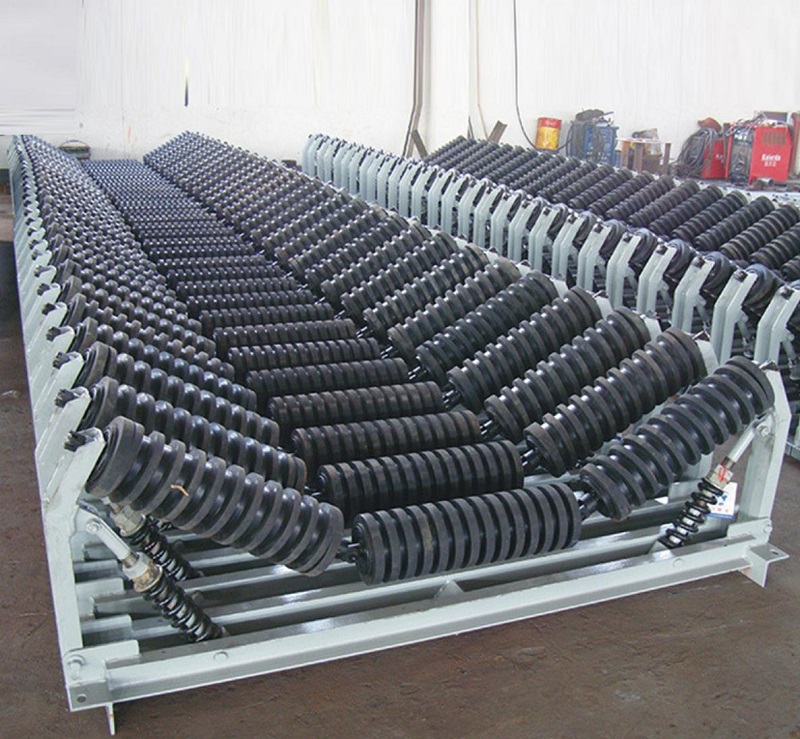

Différents types de châssis pour différentes sections de convoyeur
Différentes sections de convoyeur nécessitent différentes structures de support. YUFENG propose plusieurs conceptions de cadres en fonction de la position d'installation, des conditions de chargement et des exigences environnementales.
Cadre de renvoi à auge
Le cadre de renvoi auge est principalement installé du côté porteur des convoyeurs à bande. La structure à trois rouleaux forme une auge qui supporte les matériaux en vrac et augmente la capacité de transport. Les angles d'auge standard incluent 20°, 30°, 35° et 45°.
Ce type est couramment utilisé dans les mines de charbon, les usines de granulats, les cimenteries et les systèmes de transport de matériaux en vrac où un support matériel continu est requis.
Retour du cadre de renvoi
Le cadre de renvoi de retour est installé du côté retour des systèmes de convoyeur pour soutenir la bande vide après la décharge du matériau. Sa structure simple offre une rigidité suffisante tout en permettant un remplacement pratique des rouleaux et une inspection de routine.
Étant donné que les sections de retour supportent moins de charge que les sections de transport, des conceptions légères sont généralement sélectionnées pour réduire le poids global de la structure du convoyeur.
Cadre de renvoi à alignement automatique
Le cadre de renvoi à alignement automatique est conçu pour corriger la déviation de la courroie pendant le fonctionnement. Lorsque le mouvement de la courroie s'éloigne de la ligne centrale, le mécanisme de support rotatif génère une force de guidage pour aider à rétablir le suivi normal de la courroie.
Il convient aux convoyeurs longue distance, aux points de transfert et aux applications dans lesquelles des dérapages de la bande peuvent se produire fréquemment.
Cadre de renvoi d'impact
Le cadre de roue libre d'impact adopte une construction en acier renforcé pour les zones exposées à un fort impact de matériaux. Il est normalement installé aux points d'alimentation où du minerai, du charbon ou des agrégats de grande taille tombent sur la bande transporteuse.
La structure renforcée fonctionne avec les rouleaux d'impact pour absorber les chocs de chargement et réduire les risques de déformation dans des conditions difficiles.
Cadre suspendu de type H
Le cadre de renvoi suspendu de type H utilise une méthode d'installation suspendue sans nécessiter de montage sur fondation traditionnel. Sa conception modulaire permet un ajustement et une installation plus faciles dans des espaces limités.
Il est couramment utilisé dans les tunnels miniers souterrains, les convoyeurs mobiles et les projets où la flexibilité d'installation est importante.
Cadre de renvoi galvanisé
Pour les environnements de travail extérieurs ou corrosifs, YUFENG propose des cadres de renvoi galvanisés à chaud. La surface galvanisée améliore la résistance à la rouille et contribue à prolonger la durée de vie dans les ports côtiers, les usines chimiques et les parcs de stockage en plein air.
01
Sélection basée sur les conditions de travail du convoyeur
Le choix du bon cadre de renvoi de convoyeur dépend de plusieurs facteurs, notamment la largeur de la bande, le poids du matériau, le niveau d'impact, la longueur du convoyeur et l'environnement d'installation.
Pour le transport standard de matériaux en vrac, les cadres de renvoi en auge offrent un support de transport stable. Pour les applications minières lourdes avec de gros morceaux de matériaux, des cadres d'impact renforcés sont recommandés au niveau des zones de chargement pour gérer les forces d'impact soudaines.
Les systèmes de transport longue distance nécessitent généralement des cadres à alignement automatique à intervalles appropriés pour réduire la déviation de la bande. Pour les environnements côtiers ou chimiquement corrosifs, le traitement galvanisé contribue à améliorer la résistance à la corrosion et à réduire les besoins de maintenance.
02

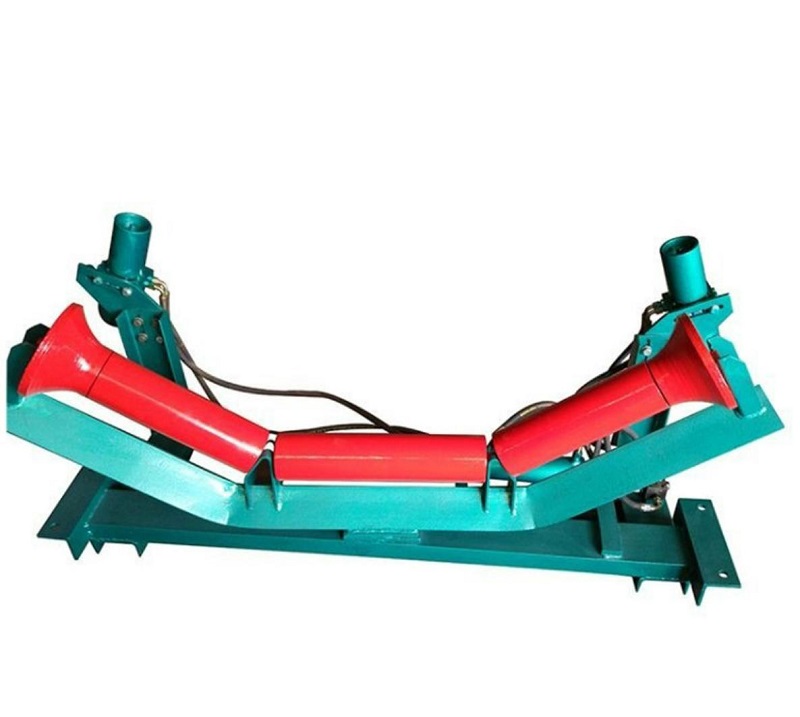

Structure technique et options personnalisées
Le cadre de renvoi du convoyeur YUFENG peut être personnalisé selon les dessins du client, les spécifications du convoyeur et les conditions du projet. Différentes configurations structurelles sont disponibles pour correspondre à différentes conceptions de convoyeurs.
Le matériau du cadre peut être choisi parmi l'acier au carbone Q235 pour les applications standard ou l'acier à haute résistance Q355 pour les systèmes de transport lourds. Les traitements de surface comprennent la peinture électrostatique et la galvanisation à chaud selon les exigences environnementales.
Les clients peuvent personnaliser l'angle de passage, les dimensions de montage, la hauteur du cadre, la position des trous et les méthodes d'installation. Des accessoires supplémentaires tels que des arbres de renvoi, des clips à ressort et des boulons à haute résistance peuvent également être fournis ensemble.
03
Avantages de performance du cadre de renvoi YUFENG
Le cadre de renvoi de convoyeur YUFENG se concentre sur la fiabilité structurelle, la précision dimensionnelle et la stabilité de fonctionnement à long terme. Chaque châssis est conçu pour réduire les besoins de maintenance du convoyeur et prendre en charge le transport continu des matériaux dans différentes conditions de travail.
Structure solide et soudage fiable
YUFENG utilise des matériaux en acier Q235 et Q355 qualifiés pour fabriquer des cadres de renvoi. Comparé aux matériaux à parois minces de mauvaise qualité, l’acier à haute résistance offre une meilleure résistance à la déformation sous de lourdes charges et dans des conditions d’impact.
Les processus de soudage professionnels garantissent des cordons de soudure uniformes et une résistance structurelle stable. L'inspection des soudures est effectuée avant la livraison afin de réduire les risques causés par des soudures incomplètes, des fissures ou des déformations structurelles.
Position d'installation précise du rouleau
La précision d'installation des châssis de renvoi affecte directement le fonctionnement de la bande transporteuse. YUFENG contrôle les dimensions de montage et les positions des trous conformément aux spécifications TD75, DT II(A) et CEMA.
Un positionnement précis aide les rouleaux à maintenir un alignement correct, réduisant ainsi l'usure inégale des rouleaux, la déviation de la courroie et la résistance de fonctionnement supplémentaire.
Protection des surfaces flexibles
Différents environnements nécessitent différentes méthodes de protection contre la corrosion. Les cadres standard peuvent utiliser un revêtement par pulvérisation à haute adhérence, tandis qu'un traitement galvanisé à chaud est disponible pour les conditions extérieures, côtières et chimiquement corrosives.
Le traitement de surface améliore la résistance à la rouille et aide à maintenir des performances stables pendant un fonctionnement à long terme.
Conception d’entretien facile
La structure standardisée des cadres YUFENG permet une installation et un remplacement pratiques des rouleaux. Les opérateurs peuvent effectuer la maintenance de routine sans modification compliquée de la structure du convoyeur.
Les conceptions modulaires telles que les cadres suspendus de type H offrent une flexibilité supplémentaire pour les applications souterraines et dans des espaces limités.
Composants compatibles du système de convoyeur
Le cadre de renvoi du convoyeur YUFENG peut être associé à divers composants de convoyeur, notamment des rouleaux à auge, des rouleaux de retour, des rouleaux d'impact, des nettoyeurs de bande, des lits d'impact et des bandes transporteuses.
Cette compatibilité aide les clients à acheter des composants complets du système de convoyeur auprès d’un seul fournisseur et à simplifier la gestion de projet.
Guide d'installation et de mise en service
Une installation correcte du châssis est importante pour obtenir des performances stables du convoyeur. YUFENG recommande de vérifier la position d'installation, l'alignement et les conditions de fixation avant l'utilisation de l'équipement.
ÉTAPE 01
Installation à cadre fixe
Pour les cadres d'auge et de renvoi, installez le cadre sur la poutre du convoyeur et serrez tous les boulons à haute résistance. Les cadres installés sur la même section du convoyeur doivent rester parallèles et alignés avec la ligne centrale du convoyeur.
Après avoir fixé le cadre, installez les rouleaux et vérifiez si les rouleaux tournent doucement sans résistance anormale.
ÉTAPE 02
Installation du cadre à alignement automatique
Les cadres à alignement automatique doivent être installés à des intervalles appropriés en fonction des exigences de conception du convoyeur. Le mécanisme de rotation doit rester flexible et ne doit pas être bloqué lors de l'installation.
Après la mise en service, observez les performances de suivi de la courroie et confirmez que la fonction d'autocorrection fonctionne correctement.
ÉTAPE 03
Installation du cadre d'impact
Les cadres de rouleaux à impact doivent être installés aux points d'alimentation en matériaux où les chutes de matériaux génèrent une forte force d'impact. Des méthodes de fixation renforcées peuvent être nécessaires en fonction des conditions de chargement réelles.
Avant l'utilisation, vérifiez si le cadre reste droit et exempt de déformation.
ÉTAPE 04
Inspection de routine
Une inspection régulière doit inclure la vérification des cordons de soudure, des boulons, de l'état du revêtement de surface et des déformations possibles. Les boulons desserrés doivent être resserrés immédiatement, tandis que les cadres endommagés doivent être réparés ou remplacés à temps.

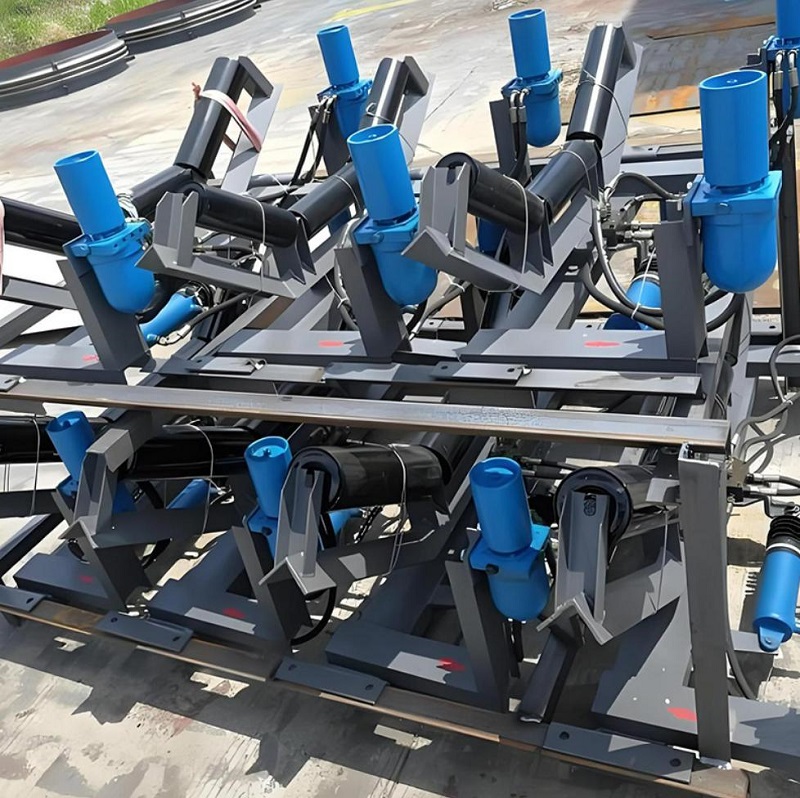

Produits adaptés aux systèmes de convoyeurs
YUFENG fournit des produits de support intégrés pour les projets de transport de matériaux en vrac, aidant ainsi les clients à créer des solutions de convoyeur complètes.
Produits à rouleaux de convoyeur
Les produits de support comprennent les rouleaux à auge, les rouleaux à retour, les rouleaux à impact, les rouleaux à spirale autonettoyants, les rouleaux à retour à disque en caoutchouc et les rouleaux à alignement automatique.
Accessoires de convoyeur
YUFENG fournit des lits d'impact pour convoyeurs, des nettoyeurs de bandes, des jupes en caoutchouc, des feuilles de caoutchouc résistantes à l'usure et d'autres accessoires pour améliorer les performances des convoyeurs.
Solutions complètes de bandes transporteuses
Les courroies transporteuses disponibles comprennent les courroies transporteuses en tissu EP, les courroies transporteuses à câble d'acier, les courroies tissées solides en PVC/PVG et les courroies à crampons à chevrons.
Sélection des matériaux et contrôle de la qualité
La qualité des matériaux affecte directement la durée de vie et la sécurité des structures de support des convoyeurs. YUFENG sélectionne des matériaux fiables et effectue des procédures d'inspection avant expédition.
Matériau en acier
Les châssis principaux utilisent de l'acier au carbone Q235B pour les applications standard et de l'acier faiblement allié à haute résistance Q355B pour les projets de convoyeurs lourds nécessitant une capacité de charge plus élevée.
Traitement de surface
Les traitements de surface disponibles incluent la peinture époxy électrostatique par pulvérisation et la galvanisation à chaud. Les clients peuvent sélectionner une protection appropriée en fonction de l'environnement d'exploitation.
Fixations et matériaux de soudage
Des boulons, des rondelles élastiques et des écrous anti-desserrage de qualité 8.8 à haute résistance sont utilisés pour un assemblage fiable. Les matériaux de soudage sont sélectionnés en fonction des exigences des métaux de base pour garantir la résistance structurelle.
Chaque lot de production est soumis à une inspection d’apparence, à une mesure dimensionnelle et à un contrôle de la qualité du soudage. Les produits présentant une déformation, des soudures manquantes ou un écart dimensionnel sont rejetés avant la livraison.
Normes et certifications
Le cadre de renvoi de convoyeur YUFENG est fabriqué selon les normes reconnues en matière d'équipement de convoyeur, notamment les spécifications de conception GB/T10595-2017, TD75 et DT II(A). Les produits sont également conçus en référence aux exigences internationales des convoyeurs CEMA et ISO.
Pour les projets internationaux, YUFENG peut fournir la certification de gestion de la qualité ISO9001 : 2015, la certification CE, les rapports d'inspection SGS et d'autres documents techniques selon les exigences du client.
04
Indicateurs de performance technique
| Élément de performance | Exigence standard | Base de test |
|---|---|---|
| Déflexion admissible du cadre sous charge nominale | ≤1/1000 envergure | Test de charge statique en usine |
| Qualité des cordons de soudure | Pas de fissure, pénétration incomplète ou inclusion de laitier | Inspection ponctuelle visuelle et ultrasonique |
| Épaisseur de la couche de galvanisation à chaud | ≥65 μm | Test de jauge d'épaisseur magnétique |
| Tolérance de position du trou d'installation | ±1,5 mm | Contrôle des dimensions |
Emballage et stockage
YUFENG utilise des méthodes d'emballage adaptées pour protéger les cadres pendant le transport international.
Les cadres en quantité standard sont regroupés avec des bandes d'acier, placés sur des palettes en bois robustes et recouverts d'un film plastique imperméable. Les cadres personnalisés en petits lots sont emballés dans des caisses en bois contreplaqué pour éviter toute déformation par collision.
Pendant le stockage, les produits doivent être conservés dans des entrepôts secs et aérés. Une exposition extérieure à long terme sans protection imperméable doit être évitée pour éviter les dommages au revêtement et la corrosion de l'acier.
05
Comment obtenir un devis rapide
Pour recommander le bon modèle de cadre de renvoi de convoyeur et fournir un devis précis, les clients doivent fournir la largeur de la bande transporteuse, le type de cadre requis, l'angle d'auge, les exigences de traitement de surface et l'environnement d'application.
Des informations supplémentaires, notamment les applications minières, portuaires, cimentières ou souterraines, la quantité commandée et le port de destination aideront les ingénieurs de YUFENG à sélectionner la structure appropriée et à fournir une solution de devis efficace.
Foire aux questions
Comment choisir le bon type de châssis de renvoi ?
La sélection dépend de la section du convoyeur, de la charge du matériau, du niveau d'impact et de l'environnement de travail. Les cadres en auge sont utilisés pour transporter les sections, les cadres de retour supportent les courroies vides et les cadres à impact sont recommandés pour les zones de chargement.
YUFENG peut-il personnaliser les cadres de renvoi en fonction des dessins ?
Oui. YUFENG can customize frame dimensions, mounting holes, installation methods and surface treatment according to customer drawings and conveyor requirements.
Quels matériaux sont utilisés pour les cadres de renvoi YUFENG ?
Les cadres standard utilisent de l'acier au carbone Q235, tandis que l'acier à haute résistance Q355 est disponible pour les applications intensives. La protection des surfaces peut inclure une peinture par pulvérisation ou une galvanisation à chaud.
Les châssis YUFENG sont-ils compatibles avec les systèmes de convoyeurs CEMA ?
Oui. YUFENG conçoit des cadres de renvoi conformément aux exigences TD75, DT II(A), CEMA et systèmes de convoyeurs associés pour les applications internationales.
Quels certificats YUFENG peut-il fournir ?
YUFENG peut fournir des rapports d'inspection ISO9001 : 2015, CE, SGS et des documents techniques associés selon les exigences du projet. Les produits sont également fabriqués en référence aux normes CEMA et peuvent répondre aux exigences des projets liés à MSHA et TUV.
Informations de contact mondiales YUFENG
Pour les solutions de châssis de renvoi de convoyeur, les composants de convoyeur personnalisés et les systèmes complets de manutention de matériaux en vrac, YUFENG fournit une assistance technique professionnelle et des services d'exportation mondiaux.
E-mail: jayce@yuphengbelt.com
WhatsApp/WeChat/Mobile : +86 15318787602
Adresse d'usine :Village de Xiagou, ETDZ, Qingdao, Shandong, Chine
YUFENG invite les sociétés minières, les distributeurs d'équipements de convoyage, les entrepreneurs en ingénierie et les partenaires industriels du monde entier à nous contacter pour des solutions de convoyeurs personnalisées et des devis d'usine.
YUFENG est un fabricant et fournisseur professionnel Cadre de renvoi du convoyeur en Chine. Nous disposons d'une équipe de vente expérimentée, de techniciens professionnels et d'une équipe de service après-vente.
