Qu'est-ce qui rend une bande transporteuse à câble d'acier générale fiable pour les opérations intensives ?

1. Qu'est-ce qu'une bande transporteuse générale à câble d'acier ?

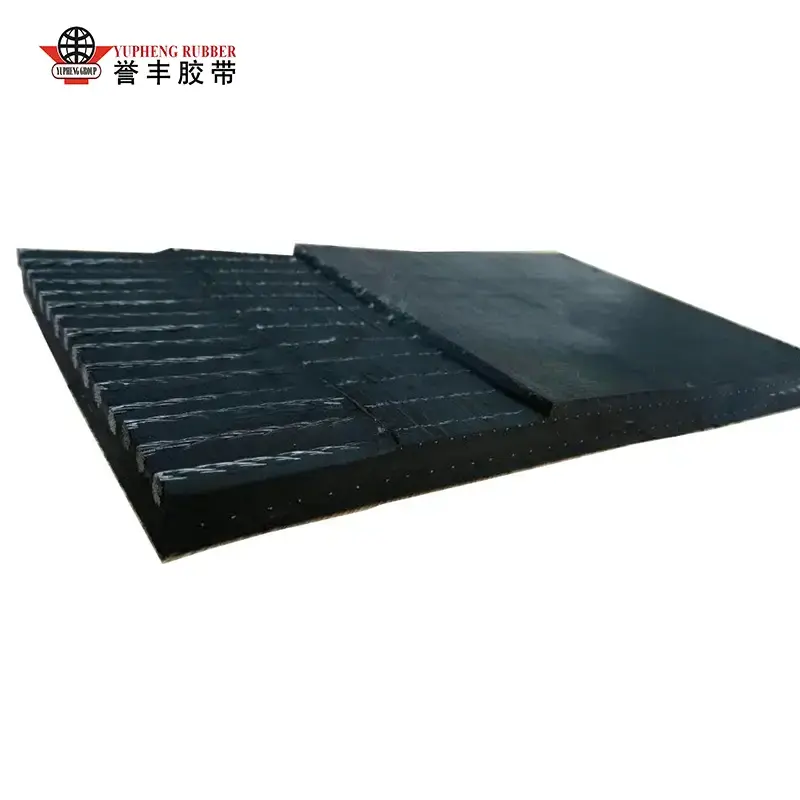

Une bande transporteuse générale à câbles d'acier est une bande transporteuse en caoutchouc renforcée de câbles en acier à haute résistance disposés longitudinalement à travers sa carcasse. Ces cordes supportent la charge de traction principale, tandis que le caoutchouc environnant protège le renfort et aide à transférer les forces dans toute la structure de la ceinture.

Contrairement aux bandes transporteuses renforcées de tissu, qui reposent sur des couches textiles pour leur résistance à la traction, les bandes à câbles en acier utilisent des câbles en acier pour supporter des conditions de fonctionnement exigeantes. Cette construction est particulièrement utile lorsqu'un convoyeur doit transporter des matériaux lourds sur de longues distances ou fonctionner sous une tension de courroie élevée.

Le terme « général » fait généralement référence à une bande destinée à des tâches de transport industriel ordinaires plutôt qu'à une application spécialisée avec des exigences exceptionnelles. Néanmoins, la signification exacte dépend de la classification du produit du fabricant et des spécifications convenues pour le projet.

2. Principaux composants et construction

Comprendre la construction de la courroie aide les acheteurs à identifier les spécifications qui affectent la durabilité, la stabilité de fonctionnement et les exigences de maintenance.

2.1 Steel Cord Reinforcement

Les câbles d'acier longitudinaux assurent la principale résistance à la traction de la courroie et contribuent à limiter l'allongement sous charge. Leur construction, leur diamètre, leur espacement et leurs caractéristiques de liaison doivent être adaptés à la capacité nominale de la courroie et aux conditions de fonctionnement requises.

Pour les systèmes à haute tension, l’intégrité du cordon est particulièrement importante. Les dommages ou la corrosion au sein du renfort peuvent réduire la fiabilité structurelle de la courroie même lorsque le caoutchouc extérieur semble relativement intact.

2.2 Caoutchouc de base et de liaison

Le caoutchouc entourant les câbles d'acier aide à maintenir leur position, transfère les contraintes et protège le renfort contre l'humidité et l'exposition à la corrosion. Une adhérence fiable entre l’acier et le caoutchouc est essentielle car la séparation peut permettre à la détérioration de progresser à l’intérieur de la courroie.

2.3 Caoutchouc du couvercle supérieur

Le capot supérieur fait face au matériau transporté et est exposé à l’abrasion, à la coupure, aux chocs et à d’autres contraintes de fonctionnement. Son composé et son épaisseur doivent refléter la taille, la forme, la température et les caractéristiques de la surface du matériau.

2.4 Caoutchouc du couvercle inférieur

Le couvercle inférieur passe sur les poulies et les rouleaux. Il doit résister aux flexions et frottements répétés tout en protégeant le renfort interne. Le choix du couvercle doit tenir compte de la disposition des poulies du convoyeur, de la vitesse de fonctionnement et des conditions de chargement.

2.5 Bords et épissures de bande

Les bords de la bande protègent la carcasse des expositions extérieures, tandis que l'épissure relie les sections de la bande en une boucle continue. Dans les systèmes de câbles en acier, la conception et la fabrication des épissures sont particulièrement importantes car le joint doit transférer des charges de traction importantes sans compromettre le renforcement.

3. Avantages clés pour les opérations industrielles

3.1 Haute résistance à la traction pour charges lourdes

Le renfort en câble d'acier prend en charge les applications de transport à haute tension qui peuvent dépasser les capacités pratiques des courroies textiles conventionnelles. Cela en fait une option précieuse pour déplacer en continu des matériaux lourds en vrac dans des environnements industriels exigeants.

3.2 Faible allongement et fonctionnement stable

Les courroies à câble d'acier présentent généralement un allongement longitudinal inférieur à celui des courroies en tissu comparables dans des conditions de fonctionnement similaires. Un allongement plus faible peut contribuer à réduire les exigences de déplacement de tension et à simplifier la gestion de la tension, même si la conception réelle doit toujours tenir compte de l'étirement élastique, des conditions d'installation et des charges de fonctionnement.

3.3 Aptitude au transport longue distance

Les longs trajets de convoyeur peuvent créer des tensions et des problèmes de maintenance importants. Une courroie à câble d'acier correctement spécifiée peut prendre en charge le transport sur de longues distances tout en réduisant le besoin de compenser un étirement excessif de la courroie.

3.4 Prise en charge de la manutention continue des matériaux

Les opérations minières, de production de ciment et portuaires dépendent souvent d’un flux ininterrompu de matières. Lorsque la construction de la bande, le composé de couverture, l'épissure et la structure du convoyeur sont correctement adaptés, un système de câbles en acier peut contribuer à un fonctionnement fiable et à une planification de maintenance prévisible.

3.5 Potentiel de réduction des coûts du cycle de vie

Le prix d’achat initial ne représente qu’une partie du coût d’une bande transporteuse. Une fréquence de remplacement réduite, une exposition moindre aux temps d'arrêt et une maintenance efficace peuvent rendre une courroie à câble d'acier sélectionnée de manière appropriée économiquement attrayante tout au long de sa durée de vie.

Ces avantages ne sont pas automatiques. Les résultats réels dépendent de la qualité de la bande, de la conception du convoyeur, de la précision de l'installation, des conditions de manutention et de la discipline de maintenance.

4. Applications industrielles courantes

Les bandes transporteuses à câble d'acier générales sont généralement envisagées pour les systèmes industriels nécessitant une capacité de traction élevée, un allongement contrôlé et un transport fiable de matériaux en vrac.

Extraction minière et traitement des minéraux

Les opérations minières utilisent des bandes transporteuses pour transporter le charbon, le minerai de fer, le minerai de cuivre, la roche concassée et d'autres matériaux extraits. La construction en câble d'acier peut convenir aux longs trajets de transport et aux applications à charge élevée, où la tension de la courroie et la continuité opérationnelle sont des considérations majeures.

Ciment et matériaux de construction

Les cimenteries et les installations de granulats traitent du calcaire, du clinker, du sable, du gravier et des matériaux connexes. Le choix de la bande doit tenir compte de l'abrasion, de la taille des particules, de l'impact de la charge et de la température du matériau. Lorsque des matériaux chauds sont impliqués, un revêtement résistant à la chaleur adapté peut être nécessaire plutôt qu'un composé standard à usage général.

Ports et terminaux de vrac

Les ports utilisent des systèmes de convoyeurs pour déplacer les marchandises en vrac entre les zones de stockage, les équipements de traitement et les installations de chargement ou de déchargement des navires. Les longues heures de fonctionnement et les volumes importants de matériaux rendent la fiabilité des bandes importante pour maintenir le débit et réduire les interruptions opérationnelles.

Production d’électricité et industrie lourde

Les centrales électriques, les aciéries et autres installations industrielles utilisent des systèmes de convoyeurs pour transporter du carburant, des matières premières et des produits en vrac liés à la production. En fonction de la tâche, les acheteurs devront peut-être prendre en compte la résistance au feu, la résistance à la chaleur ou d'autres propriétés spécifiques à l'application.

5. Comment sélectionner la bonne bande transporteuse générale à câble en acier

Le choix de la bonne bande commence par la compréhension du système de convoyeur plutôt que par la sélection d'un produit en fonction du prix ou d'une seule résistance. Les facteurs suivants aident les acheteurs à préparer une spécification technique claire.

5.1 Déterminer la résistance à la traction requise

Les courroies à câble d'acier sont souvent classées selon les valeurs ST, qui expriment la résistance nominale à la traction de la courroie en N/mm. La valeur nominale requise dépend de la tension de fonctionnement maximale calculée, de la géométrie du convoyeur, des conditions de démarrage et d'arrêt, des facteurs de sécurité et de la norme de conception pertinente.

Ne présumez pas qu’une note plus élevée offre automatiquement une meilleure valeur. Une valeur inutilement élevée peut augmenter les coûts et introduire des considérations de conception concernant la rigidité de la courroie, le diamètre de la poulie et les exigences d'installation.

5.2 Confirmer la largeur et la longueur de la courroie

La largeur de la bande doit être adaptée au débit requis, à la taille des morceaux de matériau, à la disposition de chargement et à la structure du convoyeur. La longueur de la bande doit être déterminée à partir de la disposition réelle du convoyeur, y compris la disposition de réception et les exigences relatives à l'épissure.

5.3 Choisissez le niveau de couverture approprié

La sélection de la couverture doit refléter le matériau réel et l'environnement d'exploitation. La résistance à l'abrasion à usage général peut être suffisante pour certaines applications, tandis que d'autres nécessitent des composés spécialisés pour gérer la chaleur, l'huile, les produits chimiques, les risques liés aux flammes ou les impacts exceptionnels.

5.4 Vérifier les diamètres des poulies et la géométrie du convoyeur

Le diamètre de la poulie, la tension de la courroie, la distance de transition, la disposition des auges et la configuration des rouleaux influent sur la façon dont la courroie se plie et fonctionne. Ces facteurs doivent être vérifiés par rapport aux recommandations techniques du fabricant et à la conception approuvée du convoyeur.

5.5 Planifier la méthode d'épissage

Les bandes transporteuses à câble d'acier nécessitent généralement des épissures vulcanisées correctement conçues. La conception de l'épissure, les matériaux, la préparation du cordon, les conditions de durcissement et la compétence des techniciens influencent tous les performances du joint. Confirmez la procédure d'installation avant de commander la ceinture, en particulier pour les sites éloignés où un équipement spécialisé peut être difficile à obtenir.

5.6 Tenir compte des exigences environnementales et de sécurité

Les variations de température, l'humidité, la poussière, l'exposition aux produits chimiques, les conditions météorologiques extérieures et les règles de sécurité spécifiques au site peuvent affecter la sélection des produits. Si un projet nécessite le respect d'une norme particulière, identifiez l'édition applicable et les critères d'acceptation dans les spécifications d'approvisionnement.

5.7 Préparer une liste de contrôle d'achat complète

• Longueur du convoyeur, altitude, vitesse et calendrier de fonctionnement.
• Débit requis et taille maximale des morceaux de matériau.
• Indice de traction et largeur requis de la courroie.
• Épaisseurs de couverture supérieure et inférieure et qualités de composé.
• Température du matériau, humidité, abrasivité et exposition aux produits chimiques.
• Diamètres des poulies, disposition du tendeur et conditions de chargement.
• Conception d'épissure, emplacement d'installation et ressources de maintenance disponibles.
• Tests requis, documentation d’inspection et normes applicables.
• Quantité commandée, destination de livraison, délai de livraison et exigences en matière de courroies de rechange.

La fourniture de ces informations aide un fabricant à évaluer la compatibilité technique et à préparer un devis plus précis.

6. Corde d'acier ou bandes transporteuses en tissu

Les bandes transporteuses à câbles en acier et en tissu servent toutes deux à des fins industrielles importantes. Le choix approprié dépend de la charge, de la longueur du convoyeur, de la conception mécanique, des conditions environnementales et du coût total de possession.

Pour un convoyeur court avec des charges modérées, une bande en tissu peut être la solution la plus économique. Pour un convoyeur longue distance à haute tension, la construction en câble d'acier peut offrir des avantages qui justifient les coûts d'achat et d'installation supplémentaires. Les calculs techniques doivent déterminer le choix final.

7. Entretien et dépannage

Même une courroie bien fabriquée peut tomber en panne prématurément si le convoyeur est mal aligné, si du matériau s'accumule autour des poulies ou si des dommages passent inaperçus. Un programme de maintenance préventive documenté permet d'identifier les problèmes émergents avant qu'ils ne provoquent des perturbations majeures.

7.1 Inspecter régulièrement la courroie

Inspectez les couvercles supérieur et inférieur, les bords, les points de chargement, les zones de déchargement et les sections d'épissure accessibles. Recherchez les coupures, l'usure anormale, les renforts exposés, la séparation du couvercle, les déformations inhabituelles et les signes de contamination du matériau.

7.2 Surveiller le suivi de la bande

Un mauvais suivi persistant peut endommager les bords du tapis et provoquer un déversement de matériau. Vérifiez l'alignement des poulies, l'état des rouleaux, la répartition de la charge et l'accumulation de matériaux. Évitez de corriger le problème par des ajustements arbitraires sans identifier la cause sous-jacente.

7.3 Protéger les points de chargement et de transfert

Les gros morceaux tombant d'une hauteur excessive peuvent endommager les couvercles et potentiellement affecter les cordons internes. Une géométrie appropriée de la goulotte, des lits d'impact, des plinthes correctement ajustées et un flux de matériau contrôlé aident à réduire l'impact concentré et empêchent le matériau de se coincer contre la bande.

7.4 Entretenir soigneusement les épissures

Les épissures méritent une attention particulière car les défauts du joint peuvent se transformer en ruptures graves sous des tensions et des flexions répétées. Inspectez la séparation des bords, les fissures, les renflements inhabituels et les dommages visibles. Si un défaut est suspecté, organisez une évaluation technique compétente avant de renvoyer la courroie à un service exigeant.

7.5 Utiliser une technologie d'inspection appropriée

Les inspections visuelles ne peuvent pas révéler tous les défauts internes. Pour les installations critiques de câbles en acier, des méthodes d'inspection non destructives appropriées, y compris l'inspection des câbles électromagnétiques le cas échéant, peuvent aider à identifier les dommages internes aux câbles ou la corrosion qui peuvent ne pas être visibles à la surface.

7.6 Résoudre les problèmes courants le plus tôt possible

Rappel de sécurité :Les travaux d'inspection, de nettoyage et de réparation doivent suivre les procédures d'isolement et de verrouillage du site. Ne touchez jamais à l'équipement de convoyeur en mouvement et ne tentez jamais de réparation pendant que le système est en fonctionnement.

8. Comprendre le coût total de possession

Comparer les bandes transporteuses uniquement en fonction du prix d'achat peut entraîner des coûts plus élevés sur la durée de vie de l'équipement. Une approche plus utile considère l’approvisionnement, l’installation, l’exploitation, la maintenance et le remplacement ensemble.

Facteurs de coût clés

• Coût d'achat :Dimensions de la courroie, indice de traction, composé de couverture et exigences de personnalisation.
• Coût d'installation :Transport, matériel de manutention, main d’œuvre et ressources spécialisées en matière d’épissage.
• Coût d'entretien :Inspections de routine, réparations, surveillance et remplacement des composants.
• Exposition aux temps d'arrêt :Perte de production, retards de livraison et perturbation des processus connectés.
• Planification du remplacement :Disponibilité des courroies de rechange, délais de livraison et accès au support technique.

Par exemple, une courroie dont le prix initial est plus élevé peut offrir une meilleure valeur si elle correspond à la tâche d'exploitation et réduit les arrêts imprévus. À l’inverse, une courroie coûteuse avec un composé de revêtement inadapté ou une épissure mal exécutée peut donner des résultats décevants.

Pour comparer les devis de manière équitable, demandez des spécifications techniques cohérentes et évaluez la courroie proposée par rapport aux mêmes conditions de fonctionnement, exigences d'inspection, conditions de livraison et besoins de maintenance attendus.

9. Comment évaluer un fournisseur de bandes transporteuses à câbles en acier

Le choix d’un fournisseur n’est pas simplement un exercice d’achat. La capacité du fabricant à comprendre l'application, à confirmer les détails techniques, à maintenir la cohérence du produit et à fournir une documentation fiable peut influencer le résultat de l'ensemble du projet de convoyeur.

Examiner la capacité technique

Demandez si le fournisseur peut évaluer la résistance à la traction requise, les dimensions de la courroie, le composé de couverture, la disposition des poulies et les exigences d'épissure. Les recommandations techniques doivent être cohérentes avec les données d’exploitation que vous fournissez.

Demander une documentation qualité pertinente

Selon le projet, la documentation peut inclure les spécifications du produit, les rapports d'essais, l'identification des matériaux, les dossiers d'inspection et les déclarations de conformité aux normes convenues. Confirmez quels documents sont disponibles pour la construction exacte de la courroie proposée.

Vérifier la cohérence de la fabrication

Discutez des procédures de contrôle qualité pour le placement des câbles d'acier, le collage du caoutchouc, les dimensions du couvercle, l'inspection de la courroie finie et la traçabilité des produits. Pour les projets critiques, clarifiez les critères d’acceptation avant le début de la production.

Confirmer la livraison et le support après-vente

Les projets de convoyeurs longue distance peuvent nécessiter une coordination minutieuse des calendriers de production, d'expédition, d'installation et de mise en service. Renseignez-vous sur les délais de livraison, l'emballage, la communication technique, la planification des courroies de rechange et la disponibilité de conseils d'épissage appropriés.

Travailler avec une spécification technique claire

Avant de passer une commande, assurez-vous que les deux parties sont d'accord sur la valeur nominale de la courroie, la largeur, la longueur, l'épaisseur du revêtement, la qualité du revêtement, les normes applicables, les exigences de test et les conditions de livraison. Une spécification détaillée réduit les malentendus et facilite la comparaison des offres des fournisseurs.

Pour les acheteurs industriels, une décision d'approvisionnement fiable combine l'adéquation du produit, une documentation transparente, une fabrication cohérente et un support qui correspond aux exigences réelles du projet.

10. Questions fréquemment posées

11. Conclusion : Construire un système de transport plus fiable

Une bande transporteuse à câble d'acier General peut être une solution efficace pour le transport de matériaux lourds lorsqu'une résistance élevée à la traction, un faible allongement et un fonctionnement fiable sont essentiels. Ses performances dépendent toutefois de l'ensemble du système : conception des renforts, sélection du revêtement en caoutchouc, géométrie du convoyeur, qualité des épissures, pratiques d'installation et maintenance préventive.

Pour les équipes d’approvisionnement et les ingénieurs de projet, l’approche la plus efficace consiste d’abord à définir les conditions de fonctionnement réelles, à comparer les produits à des spécifications techniques cohérentes et à évaluer le coût de possession à long terme plutôt que le seul prix d’achat.

Qingdao Zhongye Yufeng Tape Co., Ltd. peuvent être inclus dans l’évaluation de votre fournisseur lors de la recherche de solutions de bandes transporteuses à câble d’acier. Discutez des exigences de votre projet avec l'entreprise pour confirmer l'adéquation du produit, les spécifications disponibles, la documentation qualité et les modalités de livraison.
