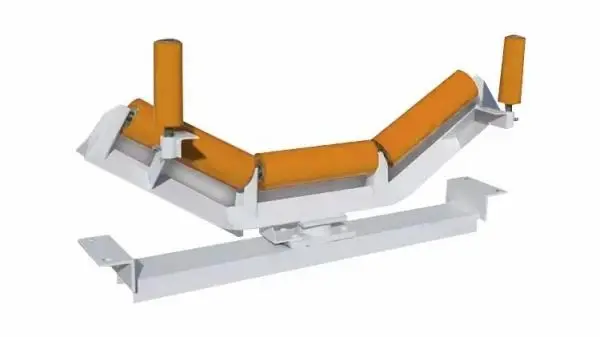

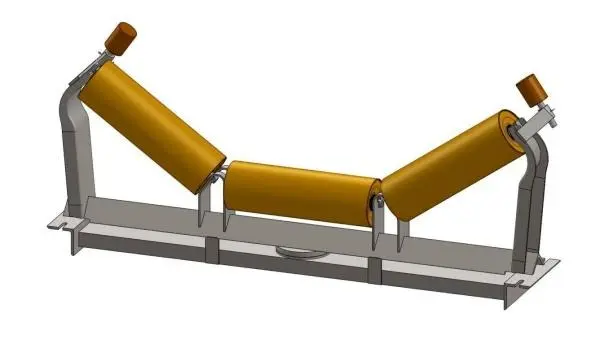

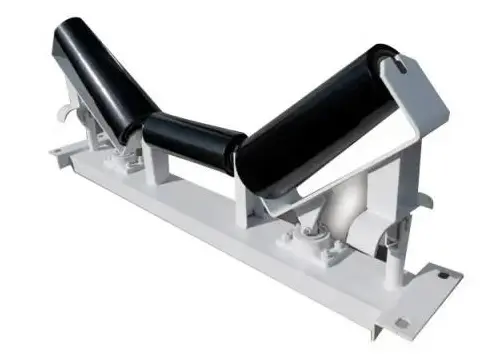

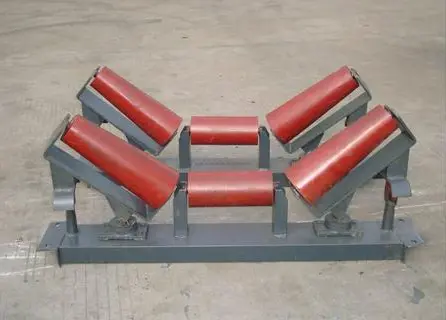

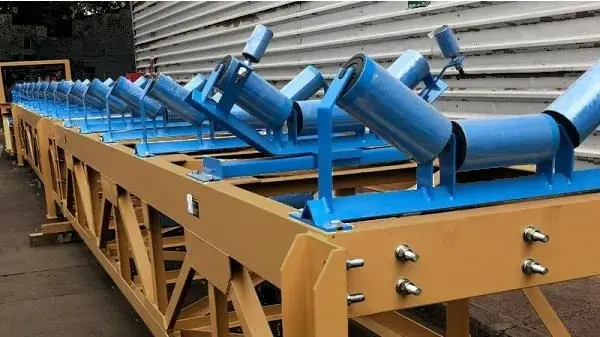

Rouleau libre à alignement automatique

Conçu pour maintenir un suivi stable de la bande dans les systèmes de transport de vrac sur de longues distances, le rouleau libre à alignement automatique YUFENG corrige automatiquement la déviation de la bande causée par un chargement inégal, des problèmes de cadre ou un déséquilibre de tension. Son support pivotant et sa structure de rouleau de guidage latéral génèrent une force corrective pour ramener la bande sur la trajectoire centrale, réduisant ainsi les dommages aux bords et les déversements de matériaux. Adapté aux bandes transporteuses à câbles en acier et en tissu, il permet de réduire les temps d'arrêt pour maintenance dans les applications minières, cimentières et industrielles lourdes.

Matière première et artisanat de production

Chaque composant du rouleau libre à alignement automatique YUFENG est fabriqué avec des matériaux à haute résistance soigneusement sélectionnés auprès de fournisseurs qualifiés. Grâce à un usinage CNC standardisé, un assemblage de précision et des procédures strictes d'inspection en usine, chaque rouleau est conçu pour offrir des performances de suivi stables et une longue durée de vie dans des conditions de fonctionnement exigeantes du convoyeur.

Traitement des tubes à rouleaux de haute précision

Le tube à rouleaux adopte un tube en acier sans soudure Q235B comme configuration standard, avec en option un acier allié à haute résistance Q345, un tube anticorrosion HDPE et un tube résistant à l'usure recouvert de caoutchouc pour des applications spéciales. L'épaisseur de la paroi du tube varie de 3,0 mm à 6,0 mm. Les processus de découpe et de tournage de précision contrôlent le faux-rond radial à moins de ≤0,5 mm, tandis que le traitement d'équilibrage dynamique améliore la stabilité de fonctionnement et réduit les vibrations pendant le fonctionnement continu du convoyeur.

Structure d'arbre central renforcée

L'arbre central est fabriqué en acier massif trempé et revenu 45#, offrant une résistance élevée à la torsion et à la déformation. Cette structure d'arbre renforcée assure un support fiable lorsque le rouleau fonctionne sous une forte tension de courroie, des charges d'impact et des conditions fréquentes de correction des déviations de la courroie.

Système de protection des roulements scellés

YUFENG utilise des roulements à billes à gorge profonde avec un jeu C3, couvrant les modèles courants de 6204 à 6310 selon différentes exigences de charge. L'ensemble de roulement intègre un triple joint labyrinthe et une structure d'étanchéité à double lèvre, créant une chambre de protection fermée remplie de graisse antirouille à base de lithium. Cette conception empêche efficacement la poussière de charbon, les boues minérales et l'humidité de pénétrer dans la cavité du roulement.

Fabrication de supports et de cadres pivotants durables

Le cadre de support adopte une technologie intégrale de soudage de plaques d'acier au carbone avec une peinture de cuisson électrostatique ou un traitement de surface par galvanisation à chaud. La protection anticorrosion convient aux mines souterraines humides, aux ports côtiers et aux systèmes de convoyage extérieurs. Les rouleaux de guidage latéraux sont équipés de surfaces en polyuréthane résistantes à l'usure pour réduire les dommages aux bords de la bande transporteuse pendant l'opération de correction.

Processus complet d’inspection de fabrication

Le processus de production complet comprend la découpe des matières premières, l'usinage des extrémités des tubes, le montage à la presse du boîtier de roulement, l'assemblage scellé, le soudage des supports, le traitement anticorrosion de surface et l'inspection finale des performances. Avant la livraison en entrepôt, chaque lot de production est soumis à des tests de résistance à la rotation, à une inspection du bruit, à une vérification de la charge axiale et à des tests de performances de réinitialisation du pivotement pour garantir un fonctionnement fiable et une qualité de produit constante.

Avantage en termes de performances et contraste des points sensibles de l'industrie

YUFENG a effectué des tests de comparaison continus sur le terrain pendant six mois dans des mines de charbon à ciel ouvert et des terminaux portuaires de fret en vrac, évaluant les performances de notre rouleau de renvoi à auge auto-alignant par rapport aux rouleaux de renvoi à auge fixe conventionnels. Les résultats démontrent des avantages évidents en termes de stabilité du suivi des bandes, de protection des convoyeurs et d'efficacité opérationnelle à long terme.

Suivi automatique de la courroie sans réglage manuel

Les rouleaux à auge fixe conventionnels fournissent uniquement un support passif de la courroie et nécessitent un réglage manuel régulier en cas de déviation de la courroie. Le rouleau libre à auge auto-alignant YUFENG utilise une structure de correction de pivot pivotant qui répond automatiquement au mouvement latéral de la bande, guidant continuellement la bande transporteuse vers la ligne centrale et réduisant la dépendance à l'égard de la correction manuelle pour les systèmes de transport longue distance.

Réduction des dommages aux bords de la bande transporteuse

Lorsqu'une déviation de la bande se produit, les rouleaux fixes peuvent créer une friction continue entre le bord de la bande et la structure du convoyeur, accélérant ainsi la fissuration, l'abrasion et le délaminage. Le système de rouleaux de guidage latéral des rouleaux YUFENG utilise une conception de contact tamponné pour réduire les contraintes d'impact sur le bord de la bande transporteuse, contribuant ainsi à prolonger la durée de vie de la bande transporteuse.

Performance stable sous une charge de matériau inégale

Une répartition inégale des matériaux peut créer des forces latérales déséquilibrées sur les bandes transporteuses. Les rouleaux fixes traditionnels ne peuvent pas réagir activement à ces conditions, tandis que le mécanisme de correction pivotant du rouleau de renvoi à auge auto-alignant YUFENG s'ajuste dynamiquement pour répartir la contrainte plus uniformément et réduire les risques d'endommagement de la courroie et de déversement de matériaux.

Coût d'exploitation total du convoyeur réduit

Bien que les rouleaux à suivi automatique nécessitent un investissement initial plus élevé que les rouleaux fixes standard, ils réduisent les coûts associés au remplacement de la courroie, à la correction des déviations et à l'entretien du nettoyage. Les données de comparaison sur le terrain montrent que les systèmes de convoyeurs utilisant des rouleaux à alignement automatique YUFENG peuvent réduire les dépenses d'exploitation globales de plus de 35 % en un an dans des conditions de fonctionnement continu.

Fonctionnement fiable dans des environnements industriels difficiles

La structure d'étanchéité multicouche protège les roulements internes de la poussière, de l'humidité et des basses températures. Comparé aux rouleaux fous conventionnels qui peuvent souffrir de grippage des roulements dans des environnements difficiles, le rouleau fou à alignement automatique YUFENG maintient une rotation plus douce et des performances plus stables à long terme dans les applications minières, portuaires et de manutention de matériaux en vrac.

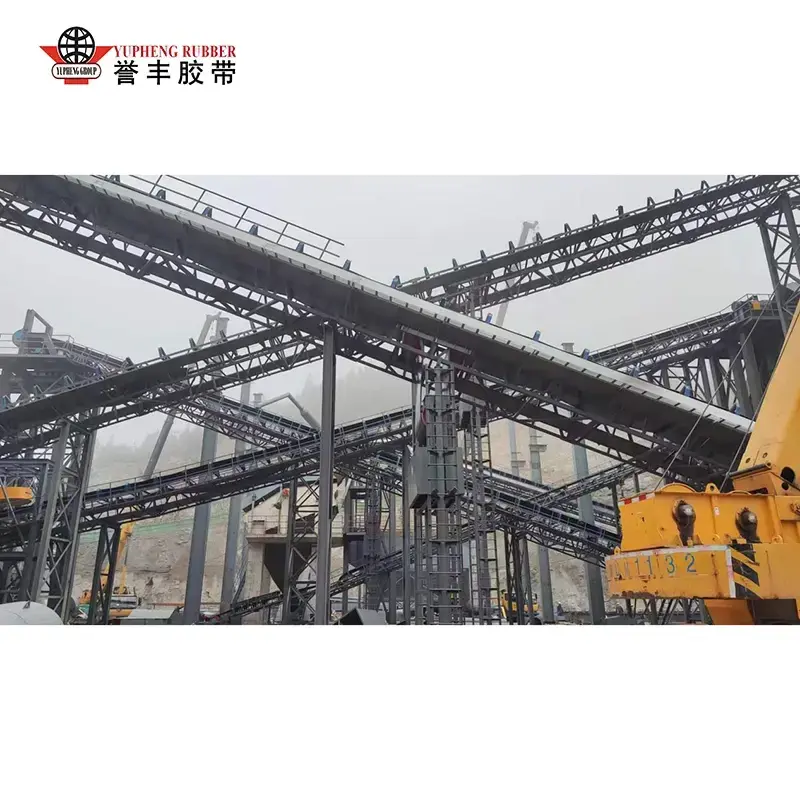

Cas réels d’application de projets mondiaux

Le rouleau libre à auge auto-alignant YUFENG a été appliqué avec succès dans plusieurs projets de convoyeurs industriels lourds dans le monde entier. Grâce au suivi des opérations à long terme et aux commentaires des clients, nos solutions de rouleaux ont démontré des performances fiables de suivi des bandes, des besoins de maintenance réduits et un fonctionnement stable dans des conditions de travail complexes.

Projet de convoyeur de mine de charbon à ciel ouvert en Asie du Sud-Est

Un client d'une mine de charbon d'Asie du Sud-Est exploitait un système de convoyeur fixe de 1,8 km équipé de bandes transporteuses à câble d'acier ST1600 dans des conditions poussiéreuses et très humides. En raison du chargement inégal fréquent du charbon, le système d'origine souffrait de dérapages de la courroie et de dommages aux bords.

Le rouleau libre d'auge à alignement automatique YUFENG a été installé le long des sections de transport et de retour pour fournir un support continu de correction de la courroie. Après trois années de fonctionnement ininterrompu, la bande transporteuse a maintenu un mouvement centré stable sans fissuration des bords ni exposition du câble d'acier. Les problèmes de grippage des roulements et de déviation des courroies ont été efficacement éliminés, répondant ainsi aux exigences de production continue du client 24 heures sur 24.

Terminal de manutention de matériaux en vrac dans le port côtier européen

Une entreprise de logistique européenne a appliqué le rouleau libre à alignement automatique YUFENG aux systèmes de transport de minerai et de gravier utilisant des bandes transporteuses de 1 400 mm de large. Compte tenu de l'environnement côtier à brouillard salin élevé, YUFENG a fourni des structures de supports galvanisées à chaud personnalisées avec une résistance améliorée à la corrosion.

Après un an de fonctionnement, les châssis de renvoi n'ont montré aucune déformation due à la rouille, tandis que les déversements de matériaux aux points de transfert ont été réduits de 70 %. Les performances améliorées d’alignement des courroies ont contribué à accroître l’efficacité du chargement et du déchargement et à réduire les besoins de maintenance quotidienne.

Systèmes de transport domestiques pour le ciment et la métallurgie

Dans les cimenteries et les aciéries, le rouleau libre à auge auto-alignant YUFENG est utilisé pour les applications de transport de calcaire, de minerai fritté et d'autres matériaux en vrac. La structure de formation d'auge stable prend en charge les opérations à grande vitesse et à fort impact tout en maintenant un transport uniforme des matériaux.

Les commentaires des clients confirment des performances de fonctionnement fiables, une faible fréquence de pannes et une continuité de production améliorée. YUFENG peut fournir des photos d'installation, des paramètres techniques et des documents de référence de projet pour soutenir l'évaluation du client et la planification du système de convoyeur.

Paramètres de spécifications techniques complets

L'usine prend en charge la production en série et le traitement personnalisé de notre rouleau, couvrant plusieurs configurations standard et des solutions sur mesure pour des conditions de travail particulières :

Avantages de choisir l’approvisionnement direct d’usine

Capacité de fabrication intégrée et contrôle qualité

Contrairement aux sociétés commerciales sans capacité de production, YUFENG exploite un atelier de fabrication de rouleaux de convoyeur standardisé équipé d'installations de traitement CNC, de soudage et d'essai. Avec plus de 10 ans d'expérience dans la production et l'exportation de rouleaux de convoyeur, nous fournissons un approvisionnement stable et direct en usine avec un contrôle de qualité strict tout au long de la sélection des matières premières, du traitement de la production et de l'inspection finale.

Solutions personnalisées pour différents défis de convoyeurs

YUFENG se concentre sur la résolution des problèmes pratiques de fonctionnement du convoyeur, notamment les déviations fréquentes de la bande, l'abrasion des bords et les exigences de maintenance élevées des systèmes de rouleaux traditionnels. Grâce à une technologie de pivot pivotant mature, des structures d'étanchéité fiables et une capacité de personnalisation flexible, nous proposons des solutions de rouleaux libres à alignement automatique adaptées aux mines, aux ports, aux cimenteries et à d'autres applications industrielles lourdes.

Livraison fiable et support technique

Nous prenons en charge la consultation des paramètres techniques, la personnalisation de la taille, l'achat direct en usine et les conseils post-installation. Pour les commandes de gros volumes, YUFENG organise des calendriers de production stables pour garantir une livraison fiable et fournir un soutien continu tout au long du processus de coopération du projet.

Foire aux questions

Q1 : Quelle est la différence entre le rouleau libre à alignement automatique YUFENG et les rouleaux fous à auge fixe ordinaires ?

Les rouleaux à auge fixe ordinaires ne peuvent pas corriger activement la déviation de la courroie et nécessitent généralement un réglage manuel. Le rouleau libre à alignement automatique YUFENG utilise une structure de correction d'oscillation avec des rouleaux de guidage qui ajustent automatiquement la position de la courroie en cas d'écart, réduisant ainsi l'usure des bords de la courroie, les déversements de matériaux et les temps d'arrêt inattendus.

Q2 : Quelles options de personnalisation sont disponibles pour le rouleau libre à alignement automatique ?

YUFENG prend en charge la personnalisation de la largeur de la bande, du diamètre du rouleau, de l'angle d'auge et du traitement de surface. Des configurations spéciales telles que de la graisse haute température, des rouleaux recouverts de caoutchouc et des supports en acier inoxydable peuvent également être fournies pour les environnements exigeants, notamment les mines, les ports et les usines chimiques.

Q3 : Quel entretien est requis pendant le fonctionnement quotidien ?

L'entretien de routine comprend principalement la vérification de la rotation des rouleaux, l'usure des rouleaux de guidage, la corrosion des supports et l'élimination des accumulations de matériaux si nécessaire. Avec une installation et un fonctionnement appropriés, le rouleau libre à alignement automatique YUFENG contribue à réduire la fréquence de maintenance et à améliorer la fiabilité du système de convoyeur.

Contacter YUFENG

Si votre projet de convoyeur minier, portuaire, cimentier ou métallurgique nécessite des solutions de suivi automatique des bandes, contactez YUFENG pour recevoir des échantillons de produits, des spécifications techniques et des devis directs d'usine. Notre équipe d'ingénieurs peut recommander des configurations de rouleaux appropriées en fonction de la largeur de votre bande transporteuse, de la distance de transport et de l'environnement de travail.
