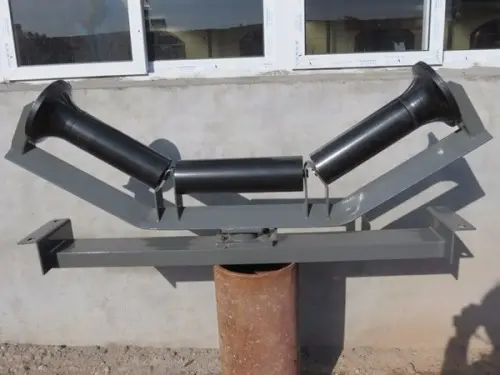

Retour du rouleau à alignement automatique

Fabriqué avec des structures en acier usinées avec précision et des roulements étanches hautes performances, le renvoi à alignement automatique Return offre une résistance robuste aux chocs, une protection fiable contre la poussière et l'eau et des performances stables dans des conditions de travail difficiles, des mines poussiéreuses à ciel ouvert aux terminaux portuaires côtiers humides. Il est entièrement compatible avec les lignes de convoyeurs desservant l'exploitation minière, la manutention portuaire, la métallurgie, la production de ciment et le transport de produits chimiques en vrac, s'adaptant à une large gamme de largeurs de bande et de qualités de charge.

Notre usine fournit à la fois des spécifications standard prêtes à l'emploi et des services de personnalisation sur mesure, avec des protocoles d'inspection d'usine stricts et une documentation de qualité complète pour garantir une longue durée de vie et de faibles coûts de maintenance. Pour les acheteurs étrangers et les entrepreneurs en ingénierie qui recherchent des mises à niveau durables et rentables de leur système de convoyeur, ce composant offre une solution pratique pour améliorer la stabilité opérationnelle et réduire les dépenses opérationnelles à long terme.

Définition du produit et principe de fonctionnement

Suivi automatique de la bande pour les sections du convoyeur de retour

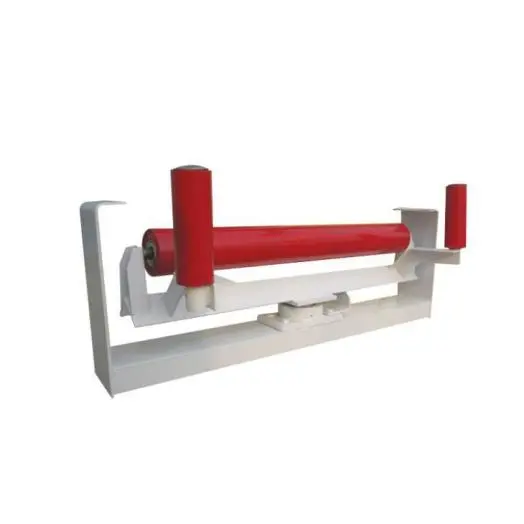

YUFENG Return Self-Aligning Idler est un rouleau fonctionnel spécialisé conçu pour le côté retour des systèmes de convoyeurs à bande. Contrairement aux rouleaux à retour fixe qui fournissent uniquement un support passif de la courroie, ils utilisent un support pivotant et un mécanisme d'alignement automatique. Lorsque la courroie s'éloigne de la ligne centrale en raison d'une charge inégale, d'un écart d'installation ou d'un impact sur le matériau, l'ensemble de renvoi tourne sous l'effet de la force latérale de la courroie et génère une force de guidage pour aider à restaurer la courroie dans sa position de fonctionnement normale.

Alignement manuel réduit et temps d'arrêt du convoyeur

Le mécanisme de suivi automatique réduit le besoin de corrections manuelles fréquentes de la courroie, aidant ainsi les équipes de maintenance à réduire la main-d'œuvre et à prévenir les arrêts imprévus causés par un dérapage important de la courroie. Sa construction modulaire simplifie également l'installation et le remplacement, permettant au rouleau d'être installé ultérieurement sur les systèmes de convoyeurs existants sans modifications structurelles majeures.

Conçu pour le transport continu de matériaux en vrac

Le renvoi à alignement automatique est particulièrement adapté aux convoyeurs fixes de moyenne et longue distance fonctionnant sous de lourdes charges et des cycles de travail prolongés. En aidant à contrôler le mouvement de la bande, il peut réduire l'usure des bords de la bande, les dommages aux rouleaux et les déversements de matériaux, ce qui en fait une mise à niveau pratique pour les systèmes de manutention de matériaux en vrac axés sur un fonctionnement stable et des coûts de maintenance réduits.

Matériau et processus de fabrication

Construction de tube à rouleau durable

YUFENG sélectionne des matières premières qualifiées auprès de fournisseurs nationaux et internationaux agréés. Le tube à rouleaux est fabriqué à partir de tuyaux en acier sans soudure de haute précision avec une épaisseur de paroi uniforme. Selon l'application, la surface peut être finie avec une peinture industrielle ou un revêtement en caoutchouc résistant à l'usure pour offrir une protection appropriée contre l'abrasion et la corrosion.

Système de roulement scellé pour les environnements difficiles

Les roulements rigides à billes de haute précision sont combinés à une structure d'étanchéité en labyrinthe à plusieurs étages pour empêcher la poussière, l'humidité et les particules de matériaux de pénétrer dans la chambre du roulement. Cette configuration prend en charge une rotation fluide et une faible résistance au fonctionnement dans les environnements de convoyeur poussiéreux, humides et extérieurs.

Reinforced Swivel Bracket

Le support est fabriqué en acier de construction au carbone par des procédés d'estampage et de soudage. La peinture par pulvérisation ou la galvanisation à chaud peuvent être appliquées pour améliorer la résistance à la corrosion et la durabilité structurelle lors d'un fonctionnement extérieur à long terme.

Mécanisme de pivotement de précision

Le pivot pivotant utilise une structure d'arbre et de manchon usinée avec précision pour maintenir un mouvement fluide du cadre et une action d'alignement réactive. Un usinage précis aide à prévenir le collage et permet des performances constantes de suivi de la bande pendant le fonctionnement continu du convoyeur.

Inspection de qualité en plusieurs étapes

YUFENG applique un contrôle de qualité tout au long du processus de fabrication. Les composants des rouleaux sont soumis à des inspections d'équilibre dynamique, de coaxialité et de résistance à la rotation avant l'assemblage, tandis que les rouleaux de retour à auto-alignement finis sont testés pour leur capacité de charge, leurs performances d'étanchéité et leur correction de déviation simulée avant expédition. Les lots de production sont traçables depuis l'inspection des matières premières jusqu'à la livraison finale afin de maintenir une qualité constante pour les commandes groupées.

Production basée sur des normes et traçabilité des lots

Les procédures de fabrication et d'inspection sont contrôlées conformément aux exigences ISO et GB/T applicables. YUFENG conserve des enregistrements de production et des données d'inspection pour chaque lot, permettant ainsi la vérification de la qualité et un approvisionnement constant pour les intégrateurs de systèmes de convoyeurs et les acheteurs industriels.

Avantages en termes de performances et comparaison des tests sur le terrain

Pour vérifier les performances opérationnelles réelles du produit, nous avons effectué un test de suivi continu sur le terrain pendant 6 mois sur une ligne de convoyeur de mine de charbon robuste fonctionnant 16 heures par jour, transportant du charbon brut d'une taille moyenne de particules de 50 à 300 mm. Le test a comparé le produit à des rouleaux à retour fixe ordinaires dans des conditions de travail identiques, et les données démontrent des écarts de performance évidents en termes de stabilité de fonctionnement et de contrôle des coûts de maintenance :

Bénéficiant du mécanisme d'alignement automatique et d'une conception structurelle optimisée, le produit réduit considérablement la déviation latérale de la bande transporteuse, avec une usure des bords de la bande réduite de plus de 75 % par rapport aux rouleaux ordinaires. Le suivi stable de la bande réduit efficacement les déversements de matériaux pendant le transport, éliminant ainsi le gaspillage de matériaux et la charge de travail de nettoyage sur site, tout en réduisant également l'impact des déviations sur le châssis du convoyeur et d'autres composants auxiliaires.

En termes de maintenance, le produit réduit considérablement la fréquence de réglage manuel et de remplacement de pièces, avec une durée de vie moyenne plus du double de celle des alternatives standards. Cette amélioration des performances peut aider efficacement les entreprises à réduire les coûts quotidiens d'exploitation et de maintenance et à améliorer l'efficacité opérationnelle globale du système de convoyeur.

Real-World Application Cases

Mine de charbon à ciel ouvert en Asie du Sud-Est

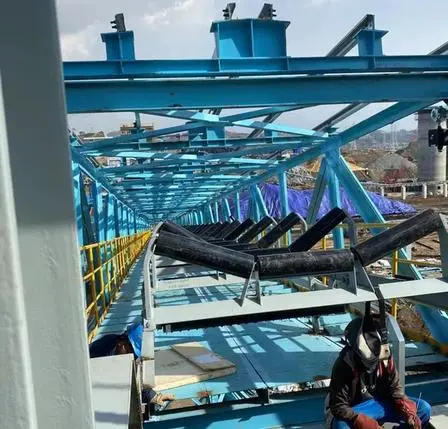

YUFENG Return Self-Aligning Idler a été installé sur un convoyeur fixe de 2,3 km avec une largeur de bande de 1 400 mm et une capacité de transport de 1 800 t/h. Le système fonctionnait dans des conditions poussiéreuses, à haute température et sous forte charge, où les déviations fréquentes de la courroie nécessitaient auparavant 2 à 3 réglages manuels chaque semaine.

Amélioration vérifiée du suivi des courroies

Après l'installation et la mise en service, la déviation de la courroie a été contrôlée à environ 15 mm, tandis que la fréquence de réglage manuel a été réduite à environ une fois par mois. La durée de vie de la bande transporteuse a été prolongée d'environ 60 %, réduisant ainsi les travaux de correction de routine et les besoins de remplacement de la bande.

Fonctionnement continu à long terme

Après trois années de fonctionnement continu, les rouleaux sont restés dans un état de fonctionnement stable sans grippage de roulement ni déformation structurelle, répondant aux exigences de production quotidiennes du client et démontrant des performances fiables dans des conditions exigeantes de convoyeur de mine.

Applications portuaires, cimentières et métallurgiques

Les rouleaux à alignement automatique de retour YUFENG sont également utilisés sur les convoyeurs portuaires européens de marchandises en vrac et sur les systèmes de transport nationaux de ciment et de métallurgie manipulant du charbon, du minerai, du gravier et du calcaire. Ces applications bénéficient d'un alignement réactif, d'un fonctionnement stable et d'une réduction des interruptions liées à la déviation de la courroie.

Assistance à la vérification du projet

Pour l'évaluation du client et l'approbation du projet, YUFENG peut fournir des photographies d'installation sur site, des dossiers d'exploitation et des documents de référence de projet pertinents pour aider les acheteurs à évaluer l'adéquation du produit avant l'achat en gros.

Paramètres de spécifications complets pour le rouleau de renvoi à alignement automatique YUFENG

Nous prenons en charge la production en taille réelle et le traitement personnalisé de produits de rouleaux de convoyeur, couvrant plusieurs spécifications pour s'adapter aux différentes largeurs de bande et exigences de charge. Les paramètres de base sont les suivants :

Pourquoi choisir YUFENG ?

Fabrication directe et approvisionnement stable

YUFENG est un fabricant professionnel de composants de convoyeurs doté d'un équipement de production complet et de procédures d'inspection standardisées. Avec plus de 10 ans d’expérience ciblée en matière de production et d’exportation, nous fournissons un approvisionnement direct en usine et une production par lots stable pour les projets de convoyeurs internationaux.

Conception de produits axée sur les applications

Notre rouleau de renvoi à auto-alignement est développé autour des problèmes courants du côté retour tels que le dérapage de la courroie, l'usure inégale et les réglages manuels fréquents. La structure d'alignement automatique contribue à améliorer la stabilité du suivi de la bande tout en réduisant les besoins de maintenance de routine.

Contrôle de qualité cohérent

La production et l’inspection respectent les exigences nationales et internationales applicables de l’industrie. Les matières premières, l'usinage, l'assemblage et les rouleaux finis sont soumis à des procédures de qualité contrôlées pour maintenir des performances constantes dans les commandes personnalisées et groupées.

Personnalisation flexible des spécifications

YUFENG prend en charge les dimensions, configurations de rouleaux et traitements de surface personnalisés en fonction de la largeur de la bande transporteuse, des conditions de charge et des exigences d'installation. Cela permet aux clients de remplacer les rouleaux de retour existants sans modifications inutiles du système.

Solutions pour conditions de travail particulières

Pour les applications exigeantes impliquant des exigences de corrosion, de températures élevées ou d'ignifugation, YUFENG peut fournir des options ciblées de matériaux, d'étanchéité et de traitement de surface adaptées à l'environnement d'exploitation réel.

Support technique de la sélection à l’exploitation

Nous fournissons des consultations sur les paramètres, la correspondance des spécifications, des devis directs en usine et des conseils techniques après-vente, aidant les opérateurs de convoyeurs et les intégrateurs de systèmes à sélectionner les rouleaux à alignement automatique appropriés et à maintenir un fonctionnement fiable à long terme.

Foire aux questions

Q1 : Quelle est la principale différence entre le renvoi à retour automatique et le renvoi à retour fixe ordinaire ?

A1 : La principale différence réside dans la conception fonctionnelle. Les rouleaux de retour fixes fournissent uniquement un support de base pour la courroie de retour, tandis que ce produit est doté d'un mécanisme d'alignement pivotant qui corrige automatiquement la déviation de la courroie pendant le fonctionnement. Il réduit efficacement le travail de réglage manuel, ralentit l'usure des bords de la bande et convient mieux aux lignes de convoyeurs à charge lourde de moyenne et longue distance, contribuant ainsi à réduire les coûts d'exploitation et de maintenance.

Q2 : Quels services de personnalisation prenez-vous en charge pour ce produit ?

A2 : Nous prenons en charge la personnalisation du diamètre du rouleau, de la longueur, du traitement de surface (revêtement en caoutchouc, galvanisation), de la structure du support et de la correspondance des matériaux spéciaux en fonction des conditions de travail réelles. Tous les produits personnalisés sont fabriqués conformément aux normes industrielles et sont soumis à des tests complets en usine pour garantir leur adaptabilité aux environnements d'exploitation sur site.

Q3 : Quelle est la durée de vie et les exigences d’entretien quotidien ?

A3 : Dans des conditions de travail standard et un entretien régulier, le produit a un cycle de service nettement plus long que les rouleaux fixes ordinaires. L'entretien quotidien est simple : une inspection régulière de l'état de rotation des rouleaux, de l'état d'étanchéité des roulements et de la fixation des supports peut efficacement éviter des dommages anormaux. Notre usine fournit des conseils après-vente professionnels pour aider les clients à réduire les coûts de maintenance inutiles et les temps d'arrêt des équipements.

Contactez-nous

Si vous avez besoin de produits YUFENG Return Self Aligning Idler de haute qualité et stables pour votre projet industriel, veuillez nous contacter pour obtenir des échantillons gratuits et le dernier devis d'usine de YUFENG.
