Roue folle à alignement automatique

Garder la bande transporteuse centrée est la fonction clé du rouleau à auge auto-alignant YUFENG. Son cadre pivotant automatique réagit au mouvement latéral de la bande et aide à corriger le désalignement causé par une tension inégale ou un chargement de matériau, réduisant ainsi le grattage des bords et les interruptions de maintenance. Disponible dans des diamètres de 89 à 159 mm pour des largeurs de bande de 400 à 2 400 mm, il convient aux systèmes d'exploitation minière, de manutention des céréales et de transport du ciment.

Définition du produit et principe de fonctionnement de la correction de pivotement

1. Structure

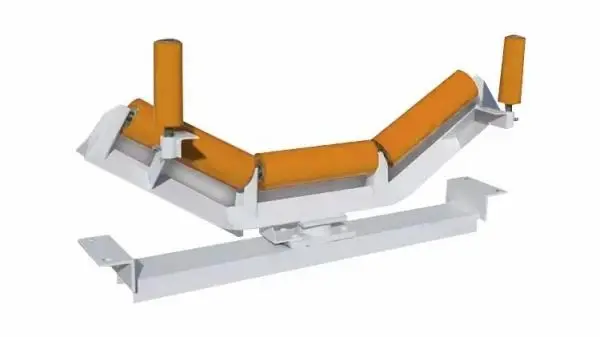

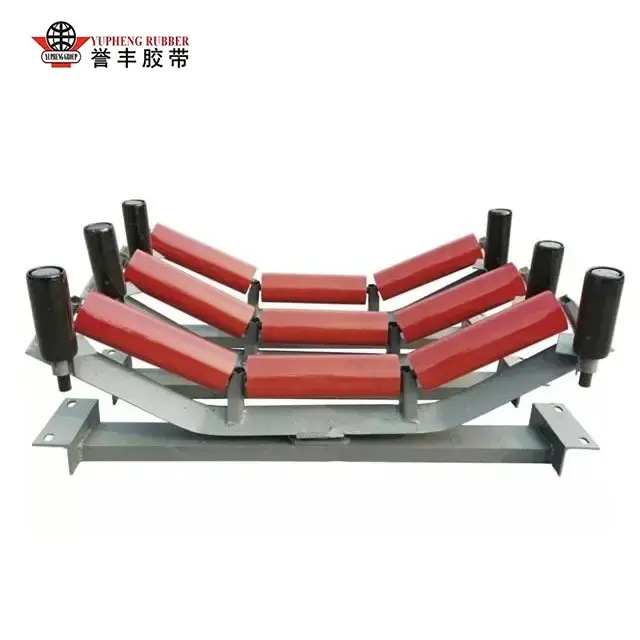

Le support d'auge à alignement automatique YUFENG est un ensemble de transport à trois rouleaux construit sur une base pivotante centrale librement rotative. Il se compose d'un rouleau central horizontal, de deux rouleaux à ailes inclinés symétriques et de rouleaux de guidage latéraux anti-décrochage. Lorsque la bande transporteuse dévie en raison d'un chargement inégal du matériau, d'une tension incohérente de la bande ou de changements d'alignement du convoyeur, le bord de la bande entre en contact avec le rouleau de guidage et entraîne le cadre de renvoi à pivoter de 5° à 8°, générant une force de correction inverse qui guide automatiquement la bande vers le centre.

YUFENG utilise des tubes en acier sans soudure Q235 épaissis, des arbres intégrés solides étirés à froid, des sièges de pivot en acier moulé robuste et des joints composites à labyrinthe double couche. Chaque rouleau est équipé de roulements 6204/6305 à double étanchéité à faible friction, avec un faux-rond radial contrôlé en dessous de 0,5 mm et une résistance à la rotation statique maintenue entre 1,4 et 2,4 N. Cette structure permet un fonctionnement stable et silencieux dans des environnements poussiéreux, humides et à température variable de -20 ℃ à +80 ℃.

2. Configurations d'auto-alignement personnalisées

En plus des modèles standard en acier au carbone, YUFENG propose des rouleaux à alignement automatique personnalisés pour différentes conditions de fonctionnement, notamment des modèles à impact en caoutchouc pour les points d'alimentation en matériaux, des modèles anticorrosion UHMWPE pour le brouillard salin et les environnements chimiques, et des modèles haute température pour les lignes de transport de cendres de four. Toutes les matières premières entrantes sont soumises à une inspection de résistance à la traction et de composition chimique avant la production pour garantir une qualité de fabrication constante.

Données de tests sur le terrain vérifiées

1. Test de suivi continu de sept mois

YUFENG a mené un test sur le terrain ininterrompu de sept mois sur un système de transport de céréales de 1,2 km pour évaluer les performances réelles de suivi du Troughing Idler en fonctionnement continu. Le test a été réalisé dans un parc à céréales extérieur avec des conditions de vent variables et des températures allant de -12℃ à +72℃. Chaque groupe d'oisifs a manipulé des charges allant jusqu'à 2 200 kg pendant le transport du blé, du maïs et du riz.

2. Résultats de performance de base

Réponse corrective :Le rouleau a réagi à la déviation de la courroie dans un délai de 0,8 seconde et a continuellement guidé la courroie vers le centre sans oscillation notable.

Protection de la ceinture :L'abrasion des bords de la bande a été réduite de 45 %, prolongeant ainsi le cycle de remplacement de la bande enregistré de 12 mois à 18 mois.

Déversement de matériaux :Sous le même volume de transport, les fuites de matériaux ont diminué de 3,1 % avec les rouleaux à auge fixe à 0,32 % avec les rouleaux à alignement automatique YUFENG.

Étanchéité et durabilité du pivotement :Après 35 jours consécutifs de tests de vieillissement cycliques sous poussière et pulvérisation d'eau, tous les échantillons testés n'ont montré aucun blocage de roulement ni rouille de l'arbre de pivotement.

Classification complète des produits et tableau des paramètres techniques standard

1. Série de rouleaux fous à alignement automatique

YUFENG développe quatre séries principales de rouleaux à auge à alignement automatique pour différentes conditions de charge, configurations de convoyeurs et environnements d'exploitation. Des dimensions et configurations personnalisées sont également disponibles pour les systèmes de transport spéciaux.

Rouleau tendeur d'auge à alignement automatique standard à 3 rouleaux :Un modèle à usage général pour les applications céréalières, sableuses et minières, disponible avec des angles d'auge de 20°, 30°, 35° et 45°.

Rouleau de renvoi à auto-alignement à impact :Équipé de rouleaux épais recouverts de caoutchouc pour les points d'alimentation en matériau, aidant à absorber jusqu'à 72 % de la force d'impact instantanée tout en maintenant le suivi automatique de la bande.

Tendeur d'auge réversible à auto-alignement :Dispose d'une structure à pivot pivotant bidirectionnel pour les convoyeurs à navette alternatifs et les systèmes de transport de parcs à bestiaux portuaires.

Roue libre à alignement automatique anticorrosion UHMWPE :Utilise un corps de rouleau en polymère non métallique avec un arbre pivotant en acier inoxydable pour les usines chimiques, les terminaux côtiers et les environnements de brouillard salin.

2. Paramètres techniques standards

Cas réels de projets clients industriels mondiaux

1. Projet de convoyeur de grand terminal céréalier en Australie

Échelle du projet :Système de convoyeur à grains transversal de 9 km de long, équipé d'une bande de transport de 1 000 mm de large et d'une capacité de transport conçue de 1 800 tonnes par heure.

Défi client :Les rouleaux à auge fixes d'origine ne pouvaient pas corriger efficacement la déviation de la courroie induite par le vent. Le déplacement continu du tapis provoquait des déchirures de bords et des déversements de grains, entraînant jusqu'à 32 heures d'arrêts imprévus chaque mois.

Solution YUFENG :Nous avons fourni des rouleaux d'auge à alignement automatique à 35° personnalisés avec des sièges pivotants renforcés, offrant une correction automatique continue de la courroie dans des conditions de fonctionnement en extérieur.

Après 16 mois de fonctionnement continu, le système d'auto-centrage a maintenu des performances de correction stables tout au long de l'année, réduisant de 70 % les temps d'arrêt mensuels pour maintenance.

Commentaires des clients :« Les performances de suivi automatique des rouleaux à alignement automatique YUFENG résolvent complètement notre problème de longue date de dérapage des courroies, réduisant considérablement le gaspillage de grains et les coûts de main-d'œuvre de maintenance. »

2. Ligne de transport de minerai de chrome à ciel ouvert en Afrique du Sud

Conditions de travail :Le système de convoyeur fonctionne sur des terrains montagneux présentant des pentes inégales, un fort impact de minerai en morceaux et une concentration élevée de poussière tout au long de l'année.

Solution YUFENG :Nous avons fourni des rouleaux à auge à impact équipés de rouleaux épais recouverts de caoutchouc et de sièges pivotants renforcés avec des structures de protection contre la poussière.

Après deux années de fonctionnement continu à forte charge, les rouleaux ont maintenu des performances de correction automatique stables sans échec de correction, améliorant ainsi efficacement la fiabilité de l'alignement de la bande transporteuse et réduisant les besoins de maintenance.

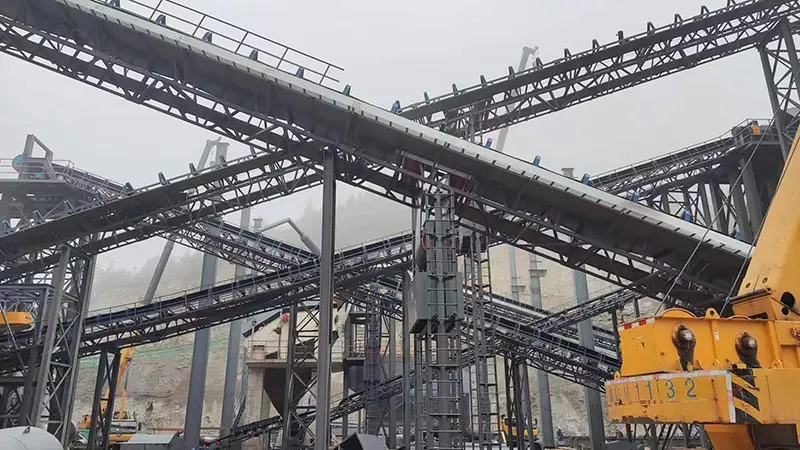

3. Ligne de production de carrière de granulats domestique de 4 500 tonnes par jour

Conditions de travail :La ligne de production traite des granulats de pierre très abrasifs avec un déséquilibre fréquent de chargement des matériaux, provoquant de graves déviations de la bande et une usure accélérée des bords de la bande.

Solution YUFENG :Nous avons fourni des rouleaux d'auge robustes à alignement automatique pour maintenir le centrage continu de la bande pendant le transport de granulats sur de longues distances.

La structure d'autocorrection optimisée a réduit les problèmes de déviation de la bande, a réduit la fréquence de remplacement de la bande transporteuse et a amélioré la stabilité globale du système de transport de la carrière.

Avantages concurrentiels de base par rapport aux rouleaux à auge fixe ordinaires

Scénarios industriels applicables avec explication détaillée de l'application

1. Industrie céréalière et agricole

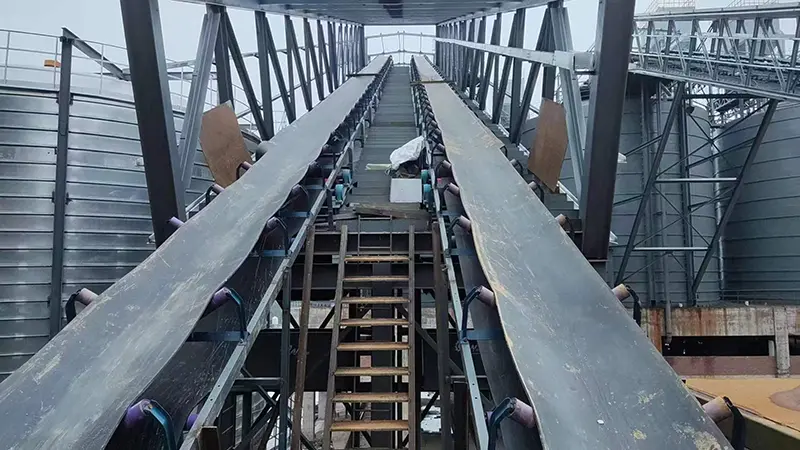

Le tendeur d'auge à alignement automatique YUFENG est largement utilisé dans les grands terminaux de stockage de céréales, les usines de transformation du riz et du maïs et les systèmes de transport de céréales en plein air. Pour le transport de céréales sur de longues distances affecté par les interférences du vent et un chargement inégal des matériaux, la structure auto-centrée corrige en permanence la déviation de la courroie, réduisant ainsi les déversements de céréales et améliorant la stabilité du transport.

2. Industrie minière

Dans les mines de charbon à ciel ouvert, les mines de minerai de chrome, les projets de minerai de fer et les carrières de granulats, les systèmes de convoyeurs à longue portée sont souvent confrontés à un dérapage de la bande causé par un chargement irrégulier, des changements de terrain et un impact important sur les matériaux. Les rouleaux d'auge à alignement automatique YUFENG offrent des performances de suivi automatique pour maintenir un alignement stable de la courroie et réduire l'usure des bords, les risques de déchirure et les temps d'arrêt inattendus.

3. Centrales thermiques

Les centrales thermiques nécessitent un fonctionnement fiable des convoyeurs pour l’alimentation en charbon sur de longues distances et le transport de matériaux de désulfuration du calcaire. Les rouleaux d'auge à alignement automatique YUFENG aident à maintenir le positionnement de la bande transporteuse pendant un fonctionnement continu, améliorant ainsi la fiabilité du système et réduisant la fréquence de maintenance causée par la déviation de la bande.

4. Industrie des matériaux de construction

Pour les cimenteries, les lignes de production de granulats de sable et de pierre et autres applications de manutention lourde, une répartition inégale des matériaux peut facilement entraîner un décalage de la bande transporteuse. Les systèmes de renvoi à alignement automatique YUFENG ajustent automatiquement la position de fonctionnement de la courroie, garantissant ainsi un transport plus fluide des matériaux abrasifs en vrac.

5. Ports et quais de marchandises en vrac

Les ports côtiers et les terminaux de fret en vrac fonctionnent souvent dans des conditions de vent fort et dans des environnements de chargement complexes. Les rouleaux d'auge à alignement automatique YUFENG conviennent aux systèmes de déchargement de céréales, de minerais et de marchandises en vrac, offrant des performances de suivi de bande stables pendant les opérations de transport sur de longues distances.

6. Industrie de production de produits chimiques et de sel

Pour les usines chimiques et les environnements côtiers de production de sel exposés à la corrosion acide, alcaline et par brouillard salin, YUFENG fournit des rouleaux d'auge auto-alignants anticorrosion UHMWPE avec des matériaux résistants à la corrosion et des structures personnalisées pour garantir un fonctionnement stable à long terme dans des environnements difficiles.

Force professionnelle d'usine et qualifications mondiales autorisées

1. Capacité de fabrication avancée et capacité de production

YUFENG possède un atelier de production automatique standardisé de 21 000 mètres carrés équipé de plus de 55 ensembles d'équipements de traitement de précision CNC. Avec une capacité de production mensuelle de 85 000 ensembles de rouleaux de convoyeur et plus de 15 ans d'expérience dans la fabrication axée sur les rouleaux de convoyeur et les composants de correction de suivi, YUFENG fournit des solutions fiables de rouleaux de convoyeur à alignement automatique pour les clients industriels mondiaux.

2. Certifications internationales et assistance à la qualification des projets

Tous les produits YUFENG Self Aligning Troughing Idler passent la certification internationale du système de gestion de la qualité ISO9001, les exigences de la norme de sécurité minière MT/T 821 et la vérification de la conformité des exportations CE. Des rapports complets d'audit d'usine tiers et des rapports de test de performance de suivi peuvent être fournis pour soutenir l'approbation du projet du client, l'examen de la qualification des fournisseurs et l'évaluation de la qualité.

3. Contrôle de qualité strict et vérification des performances

YUFENG exploite un laboratoire d'inspection de qualité indépendant et met en œuvre un contrôle de qualité strict tout au long du processus de fabrication. Les procédures d'inspection comprennent l'inspection de la résistance mécanique des matières premières, les tests de douceur du pivotement des semi-finis, les tests de fatigue de correction continue des écarts du produit fini, les tests de simulation de vieillissement par poussière d'étanchéité et par pulvérisation d'eau et l'inspection finale de l'emballage d'exportation pour garantir des performances stables du produit avant expédition.

4. Assistance technique personnalisée et service mondial

YUFENG prend en charge la fourniture gratuite de dessins techniques CAO, la livraison rapide d'échantillons sous 7 jours pour les petites commandes de test et les cycles de production de 16 à 20 jours pour les commandes de rouleaux à alignement automatique personnalisées. Notre équipe technique fournit des conseils après-vente à distance mondiaux et des services de correspondance de configuration de convoyeurs sur site pour les grands projets de convoyeurs à l'étranger.

FAQ

1. Q : Où la roue libre à alignement automatique doit-elle être installée sur les lignes de convoyeur ?

R : Il est recommandé d'installer un jeu tous les 15 à 30 mètres du côté porteur des convoyeurs longue distance, et d'ajouter des jeux supplémentaires aux points de transfert, aux sections en montée/descente et aux segments extérieurs exposés au vent pour améliorer l'efficacité de la correction. L'angle d'auge de 35° est la norme universelle pour la plupart des projets miniers et de transport de céréales ; Le modèle à 20° convient au transport de matériaux agricoles légers, tandis que le modèle à goulotte profonde à 45° est destiné au transport en vrac de grande capacité. Nous pouvons ajuster complètement l’angle d’oscillation du support en fonction du dessin de conception de votre convoyeur.

2. Q : Pouvez-vous fournir des rouleaux à auge auto-alignants anticorrosion pour les salines côtières et les usines chimiques ?

R : Absolument. Nous proposons trois solutions anticorrosion correspondantes : des rouleaux à alignement automatique en polymère non métallique UHMWPE, des rouleaux en acier antirouille à revêtement en caoutchouc épais et des rouleaux à arbre de pivotement en acier inoxydable personnalisés, qui peuvent s'adapter aux environnements de travail corrosifs à long terme acides, alcalins et brouillard salin.

3. Q : Quelle est votre quantité minimale de commande et votre délai de livraison standard ?

R : L’échantillon de commande à l’essai MOQ est de 1 pièce ; La commande formelle en gros MOQ est de 100 ensembles. Les spécifications des rouleaux fous à alignement automatique conventionnels en stock standard peuvent être livrées dans un délai de 7 jours ouvrables, tandis que les rouleaux fous à alignement automatique non standard personnalisés nécessitent 16 à 20 jours de période de production.

4. Q : Vos rouleaux fous à centrage automatique sont-ils conformes aux normes internationales de conception industrielle ?

R : Tous les produits finis sont entièrement conformes aux normes industrielles mondiales de convoyeurs CEMA, ISO, MT/T 821 et DIN. Des rapports officiels complets de test de performance de suivi sont joints pour le dédouanement à l'exportation transfrontalière.

Contacter YUFENG

Êtes-vous à la recherche d'une solution de rouleau stable et nécessitant peu d'entretien pour éliminer les déviations fréquentes de la bande et réduire les coûts d'exploitation du convoyeur à long terme ? Contactez l'équipe d'ingénierie professionnelle de YUFENG dès aujourd'hui pour demander des échantillons de produits, des dessins techniques personnalisés et un devis direct d'usine.

YUFENG fournit des solutions complètes de correction du suivi des convoyeurs pour les mines, l'agriculture, les ports, les centrales électriques, les industries chimiques et autres applications de manutention de matériaux en vrac dans le monde entier.
