Rouleau libre d'auge de longueur égale

La répartition équilibrée de la charge est le principal avantage du rouleau libre à auge de longueur égale YUFENG. Disponibles dans des diamètres de 89 à 159 mm pour des largeurs de bande de 400 à 2 400 mm, ses trois rouleaux de longueur égale offrent un support symétrique de la bande et aident à réduire l'usure inégale des bords et les déversements de matériaux. Chaque unité est soumise à des tests de rotation, d'impact, de corrosion et d'étanchéité, avec des dessins CAO et des échantillons de tests disponibles.

Définition du produit et processus de fabrication complet de YUFENG

1. Structure de renvoi à auge de longueur égale

Le tendeur d'auge de longueur égale YUFENG se compose de trois rouleaux de même longueur et de même diamètre montés sur un support d'estampage intégré. Un rouleau central horizontal et deux rouleaux latéraux inclinés symétriques forment un profil porteur concave équilibré pour un transport stable des matériaux en vrac.

Par rapport aux rouleaux d'auge de longueur inégale qui utilisent des rouleaux à ailes plus courts, la conception de longueur égale offre un support plus cohérent sur toute la bande transporteuse. Cela permet de répartir la charge plus uniformément et de réduire les contraintes localisées, l'usure inégale de la courroie et les déviations potentielles de la courroie causées par des dimensions incohérentes des rouleaux.

2. Construction renforcée pour un fonctionnement intensif

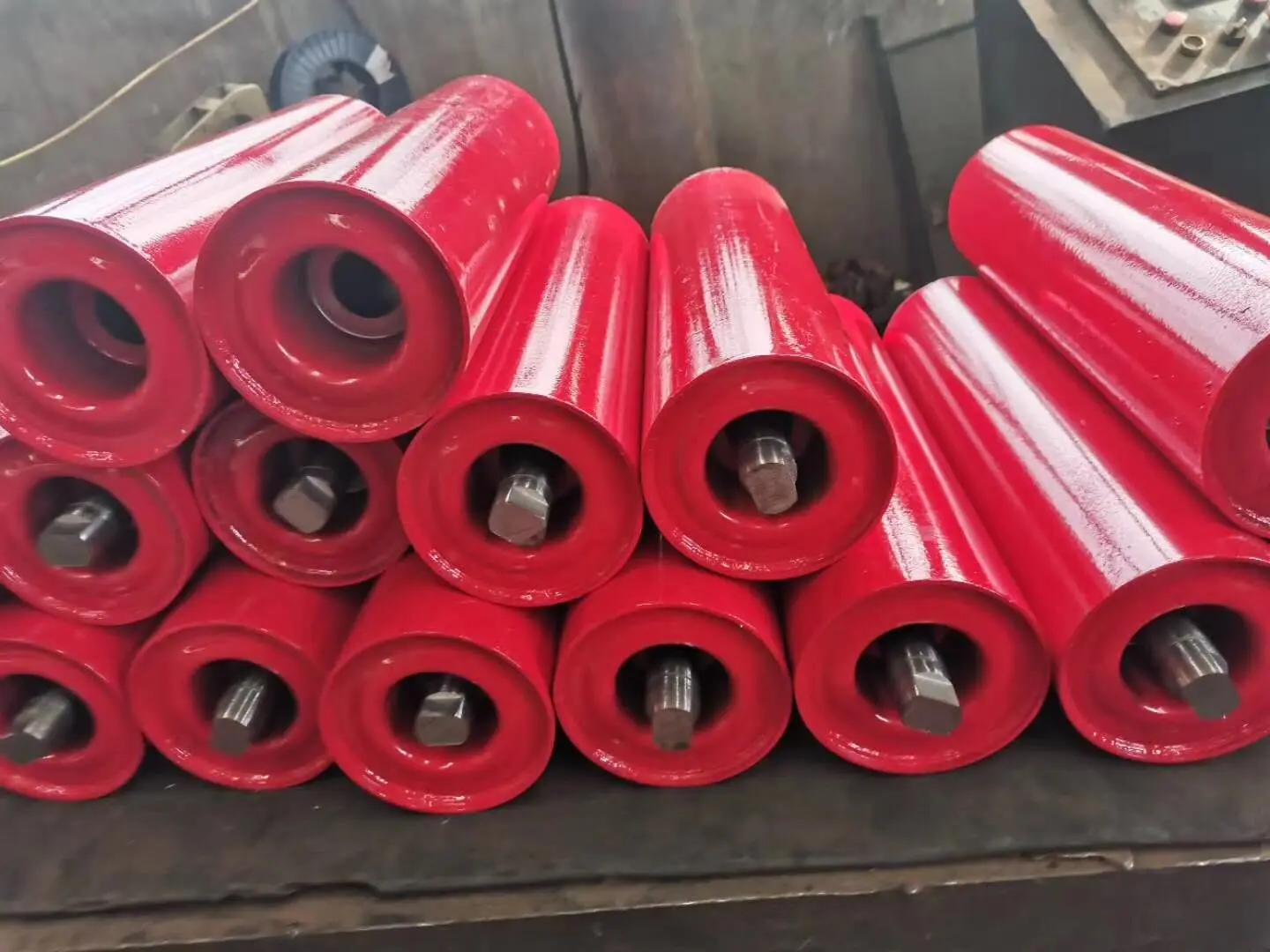

YUFENG utilise des tubes en acier à paroi épaisse sans soudure Q235, des arbres intégrés en acier au carbone solide, des supports renforcés estampés à froid et des joints d'huile doubles composites à labyrinthe multicouche. La découpe CNC, le soudage sous protection gazeuse et le revêtement antirouille électrostatique à haute température sont appliqués pour améliorer la précision dimensionnelle, la résistance structurelle et la résistance à la corrosion.

Alors que certains rouleaux à faible coût utilisent des tubes à paroi mince de 2,0 à 2,5 mm qui peuvent se déformer sous de lourdes charges prolongées, les rouleaux à auge de longueur égale YUFENG utilisent des tubes en acier sans soudure de 3,5 mm d'épaisseur. Des roulements de haute précision à double étanchéité des séries 6204, 6205 et 6306 sont disponibles en fonction des exigences de charge.

3. Rotation de précision et performances de fonctionnement stables

Le faux-rond radial de chaque rouleau est contrôlé à moins de 0,5 mm, tandis que la résistance à la rotation statique est maintenue entre 1,5 et 2,5 N environ. Ces contrôles de fabrication permettent d'obtenir une rotation douce, un faible frottement et une réduction du bruit de fonctionnement pendant le transport continu.

La structure renforcée convient aux environnements exigeants impliquant une concentration élevée de poussière, une humidité élevée, des éclaboussures de boues minérales et une exposition légère aux acides ou aux alcalis, offrant un support stable pour le fonctionnement à long terme du convoyeur.

4. Matériaux personnalisés pour différentes applications

En plus des rouleaux d'auge standard de longueur égale en acier, YUFENG propose des configurations spécialisées, notamment des rouleaux résistants à l'usure recouverts de caoutchouc, des rouleaux anticorrosion en polymère UHMWPE et des options d'arbre en acier inoxydable.

Ces configurations peuvent être sélectionnées en fonction de l'abrasivité du matériau, des conditions de corrosion, de l'exposition à l'humidité et des exigences du convoyeur. Toutes les matières premières entrantes sont soumises à des inspections de composition chimique et de résistance mécanique avant d'entrer en production afin de maintenir une qualité de fabrication constante.

Authentic Long-Term Field Test Data

1. Essai sur le terrain d'une mine de charbon souterraine de six mois

L'équipe technique de YUFENG a mené un test de fonctionnement ininterrompu sur le terrain pendant 6 mois du rouleau libre à cuvette de longueur égale dans une mine de charbon souterraine afin d'évaluer ses performances à long terme dans des conditions de transport exigeantes. Le test portait sur le fonctionnement continu, la charge des roulements, la durabilité de l'étanchéité, la protection des courroies et le contrôle des déversements de matériaux.

Environnement de test :Chaussée de mine de charbon souterraine avec concentration de poussière ≥1 200 mg/m³, température ambiante allant de -10°C à +65°C et fonctionnement de transport continu 24 heures sur 24.

Charge de roulement à groupe unique :Jusqu'à 2 800 kg, manutention de charbon brut, de gangue et de minerais mélangés en vrac.

2. Résultats de performances vérifiés

Durée de vie :Les rouleaux de test ont accumulé 32 600 heures de fonctionnement stable, avec une durée de vie enregistrée 3 à 5 fois plus longue que les rouleaux ordinaires à paroi mince et de longueur inégale utilisés à des fins de comparaison.

Durabilité du scellement :Après 30 jours consécutifs de tests de circulation de poussière et de pulvérisation d'eau à haute pression, tous les échantillons testés n'ont montré aucun blocage de roulement ni aucune fuite de lubrifiant interne.

Protection de la ceinture :La structure équilibrée des rouleaux de longueur égale contribue à réduire la friction unilatérale des bords entre la bande transporteuse et les rouleaux, prolongeant ainsi le cycle global de remplacement de la bande jusqu'à 40 % dans les conditions testées.

Déversement de matériaux :Avec un angle d'auge standard de 35°, le système de rouleaux fous de longueur égale testé a atteint un taux de déversement mesuré de 0,48 %, contre 3,2 % pour les rouleaux fous plats parallèles et les rouleaux fous en auge de longueur inégale sous le même volume de transport.

Classification complète du produit et paramètres techniques

1. Rouleau tendeur standard à 3 rouleaux de longueur égale

Une configuration à usage général pour les systèmes de transport d'exploitation minière, de ciment, de céréales et d'autres matériaux en vrac. Les angles d'auge standard incluent 20°, 30°, 35° et 45°.

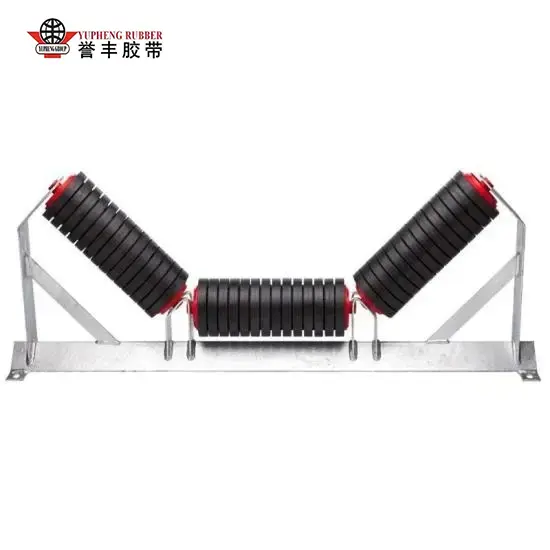

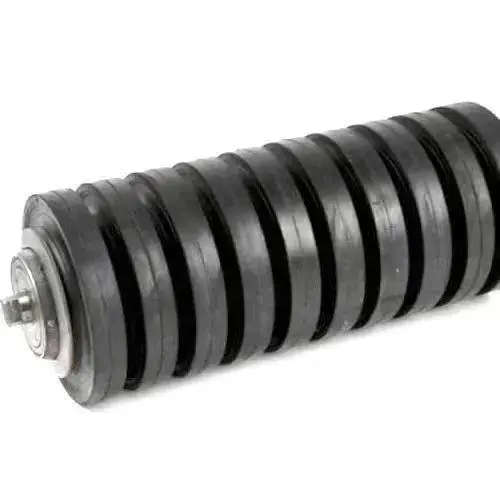

2. Roue libre à tampon d'impact de longueur égale

Conçus pour les points de chargement et d'alimentation en matériaux, ces rouleaux sont dotés d'un revêtement en caoutchouc épais pour absorber l'impact de la chute du minerai et réduire l'impact direct sur la bande transporteuse et la structure des rouleaux.

3. Roue libre d'auge à auto-alignement automatique de longueur égale

Équipé d'une structure de support de correction de déviation pour aider à guider la bande transporteuse vers sa position de fonctionnement normale, réduisant ainsi l'abrasion des bords et les dommages potentiels à la bande.

4. Roue libre de cuvette de longueur égale anticorrosion UHMWPE

Utilise un corps de rouleau en polymère UHMWPE avec des options d'arbre en acier inoxydable pour les environnements corrosifs tels que les usines chimiques, les salines et les installations de traitement des eaux usées exposées à des acides, des alcalis ou du brouillard salin.

Tableau des paramètres techniques standard

Cas réels de projets clients mondiaux

1. Projet d'extraction de charbon à ciel ouvert en Mongolie

Un système de convoyeur de charbon à travers les montagnes de 12 km avec une bande robuste de 1 200 mm de large et une capacité de transport conçue de 2 000 tonnes par heure a déjà connu des pannes prématurées avec des rouleaux de longueur inégale après environ 6 000 heures de fonctionnement.

YUFENG a fourni des rouleaux de cuvette de longueur égale à étanchéité renforcée à 35° personnalisés avec des parois de tube épaissies et une étanchéité en labyrinthe améliorée. Après 18 mois d'exploitation continue en extérieur, le projet n'a enregistré aucun remplacement de rouleau ni aucune défaillance de rouleau signalée, tandis que les coûts mensuels de main-d'œuvre de maintenance ont été réduits d'environ 65 %.

2. Terminal de déchargement de minerai côtier d’Asie du Sud-Est

Le projet impliquait un déchargement extérieur continu des navires et un convoyage dans un parc de stockage dans des conditions de corrosion sévère par brouillard salin côtier. YUFENG a fourni des rouleaux d'auge de longueur égale anticorrosion UHMWPE avec des arbres internes en acier inoxydable.

Après deux ans de fonctionnement continu, les rouleaux fournis n'ont montré aucune défaillance liée à la rouille ni blocage des roulements, offrant ainsi un support fiable pour la manutention côtière à long terme de matériaux en vrac.

3. Ligne de production nationale de clinker de ciment

Une ligne de production de clinker de ciment d'une capacité quotidienne de 5 000 tonnes nécessitait des rouleaux pour le transport des cendres du four à haute température et le transport des granulats hautement abrasifs. YUFENG a fourni des rouleaux à impact de longueur égale avec revêtement en caoutchouc pour réduire l'impact et le contact abrasif entre le matériau transporté, les rouleaux et la bande transporteuse.

La configuration personnalisée résistante aux chocs aide à protéger la surface de la bande transporteuse, à réduire l'usure anormale et à prolonger le cycle de fonctionnement du système de transport.

Avantages concurrentiels de base par rapport aux oisifs ordinaires du marché de longueur inégale

Scénarios industriels applicables

Le rouleau libre d'auge de longueur égale YUFENG est conçu pour les systèmes de transport de matériaux en vrac nécessitant une répartition équilibrée de la charge, un support de bande stable et un fonctionnement fiable à long terme. Différents matériaux et configurations de rouleaux peuvent être sélectionnés en fonction de l'environnement de travail.

1. Industrie minière

Convient aux mines de charbon à ciel ouvert, aux systèmes de transport souterrains de minerai de fer, de minerai d'or et de bauxite, prenant en charge le transport sur de longues distances de matériaux lourds en vrac dans des conditions d'exploitation exigeantes.

2. Centrales thermiques

Utilisé pour les lignes d'alimentation en charbon, le transport de matériaux de désulfuration du calcaire et les systèmes de transport de cendres et de scories de chaudières. La structure renforcée des rouleaux permet une manutention continue des matériaux en vrac.

3. Industrie des matériaux de construction

Convient aux cimenteries, aux carrières de sable et de granulats de pierre, aux lignes de traitement de gravier et à d'autres applications impliquant des matériaux en vrac abrasifs et un transport continu.

4. Ports et terminaux de fret en vrac

Conçu pour les systèmes de chargement, de déchargement et de transport de marchandises en vrac de charbon, de minerai de fer, de céréales et de produits chimiques. Différents matériaux de rouleaux et configurations d'étanchéité peuvent être sélectionnés pour les environnements extérieurs et à forte humidité.

5. Production de produits chimiques et de sel

Les rouleaux d'auge de longueur égale anticorrosion UHMWPE sont disponibles pour les applications exposées aux acides, aux alcalis, au brouillard salin et à d'autres conditions corrosives, y compris les usines chimiques, les installations de production de sel et les systèmes de manutention associés.

6. Industrie de transformation des céréales

Les options de rouleaux à faible usure et de qualité alimentaire conviennent aux systèmes de stockage et de transport de blé, de maïs, de riz et d'autres matériaux agricoles en vrac, offrant une rotation fluide et un support de bande stable.

Force professionnelle et assurance qualité de l'usine

YUFENG exploite un atelier de production automatisé standardisé de 20 000 m² équipé de plus de 50 ensembles d'équipements de traitement de précision CNC. Avec une capacité de production mensuelle allant jusqu'à 80 000 rouleaux de convoyeur et 15 ans d'expérience dédiée dans la fabrication, nous nous concentrons sur des solutions de rouleaux fiables pour les mines, le ciment, les ports, la production d'électricité, l'agriculture et d'autres industries de transport en vrac.

1. Capacité de fabrication

Notre système de production intègre le traitement de précision CNC, la fabrication de tubes à rouleaux, l'usinage d'arbres, le soudage, l'assemblage de roulements, l'étanchéité et le traitement de surface. La capacité de production prend en charge à la fois les commandes de rouleaux standard et les spécifications personnalisées pour les projets de convoyage à grande échelle.

2. Certifications de qualité et conformité

Nos produits à rouleaux sont fabriqués selon un système de gestion de la qualité contrôlé et répondent aux exigences ISO 9001, MT/T 821 et CE. Des rapports d'audit d'usine tiers et des documents de tests de performances des produits peuvent être fournis pour les projets clients qualifiés.

3. Contrôle qualité en cinq étapes

Notre processus de contrôle qualité couvre l'inspection des matières premières entrantes, les tests de résistance au soudage des semi-finis, les tests de résistance à la rotation des rouleaux finis, la simulation du vieillissement du scellage et l'inspection finale de l'emballage. Ce système d'inspection en plusieurs étapes permet de maintenir une précision dimensionnelle, des performances d'étanchéité et une stabilité de rotation constantes sur tous les lots de production.

4. Ingénierie CAO et support technique

YUFENG fournit des dessins techniques CAO gratuits pour l'appariement du projet, la confirmation de l'installation et la vérification de la structure du convoyeur. Notre équipe technique peut recommander un diamètre de rouleau, un angle d'auge, une configuration de roulement et des dimensions de support appropriés en fonction de la largeur de la bande et des conditions de transport.

5. Échantillon et service de production personnalisé

Les petites commandes à l'essai peuvent être prises en charge avec une livraison d'échantillon dans environ 7 jours, en fonction des spécifications du produit. Les commandes de production de masse standard nécessitent généralement 15 à 20 jours, tandis que les spécifications personnalisées sont planifiées en fonction des exigences du projet et de la complexité de la production.

6. Assistance après-vente mondiale

YUFENG fournit des conseils techniques à distance pour la sélection, l'installation et le fonctionnement des rouleaux. Pour les projets industriels qualifiés à grande échelle à l’étranger, nous pouvons également fournir une assistance sur site pour aider les clients à obtenir des performances de convoyeur fiables.

Conversion

Êtes-vous à la recherche d'un rouleau à longue durée de vie et nécessitant peu d'entretien pour mettre à niveau votre système de convoyeur en vrac et réduire les coûts d'exploitation à long terme ? Contactez notre équipe d'ingénieurs professionnels dès maintenant pour demander des échantillons de produits gratuits, obtenir des dessins techniques personnalisés et une liste de prix de gros directement en usine ! Nous fournissons une solution complète et unique de correspondance des composants de convoyeur pour toutes les demandes de vos projets de manutention.

Section FAQ

1. Q : Quels sont les principaux avantages de notre rouleau libre d'auge de longueur égale par rapport aux rouleaux fous de longueur inégale ?

R : Nos trois rouleaux identiques de longueur égale réalisent une répartition de charge entièrement équilibrée, éliminent les contraintes unilatérales de la bande et l'abrasion des bords, réduisent les déversements de matériaux et prolongent considérablement la durée de vie de la bande transporteuse. 35° est l’angle standard le plus universel adapté à la plupart des projets industriels miniers et cimentiers. Le type à angle léger de 20° convient au transport de grains légers, tandis que le modèle à auge profonde de 45° est conçu pour le transport en vrac de grande capacité. YUFENG peut ajuster complètement l'angle d'inclinaison du support en fonction du dessin de conception de votre convoyeur.

2. Q : Pouvons-nous fournir des rouleaux anticorrosion de longueur égale pour les salines et les usines de production chimique ?

R : Absolument. Nous proposons trois solutions anticorrosion : des rouleaux tendeurs de longueur égale en polymère non métallique UHMWPE, des rouleaux tendeurs en acier antirouille résistant à l'usure et recouverts de caoutchouc et des rouleaux tendeurs d'arbre interne en acier inoxydable personnalisés, qui peuvent s'adapter aux environnements de travail corrosifs à long terme acides, alcalins et brouillard salin.

3. Q : Quels sont la quantité minimale de commande et le délai de livraison standard ?

 R : L’échantillon de commande à l’essai MOQ est de 1 pièce ; La commande formelle en gros MOQ est de 100 ensembles. Les spécifications de rouleaux fous conventionnels de longueur égale en stock standard peuvent être livrées dans un délai de 7 jours ouvrables, tandis que les rouleaux fous à auge de longueur égale non standard personnalisés nécessitent 15 à 20 jours de période de production.

4. Q : Les rouleaux d'auge de longueur égale sont-ils conformes aux normes internationales de conception industrielle ?

R : Tous les produits finis sont entièrement conformes aux normes industrielles mondiales CEMA, ISO, MT/T 821 et DIN, des rapports de tests officiels complets sont joints pour le dédouanement à l'exportation transfrontalière.
