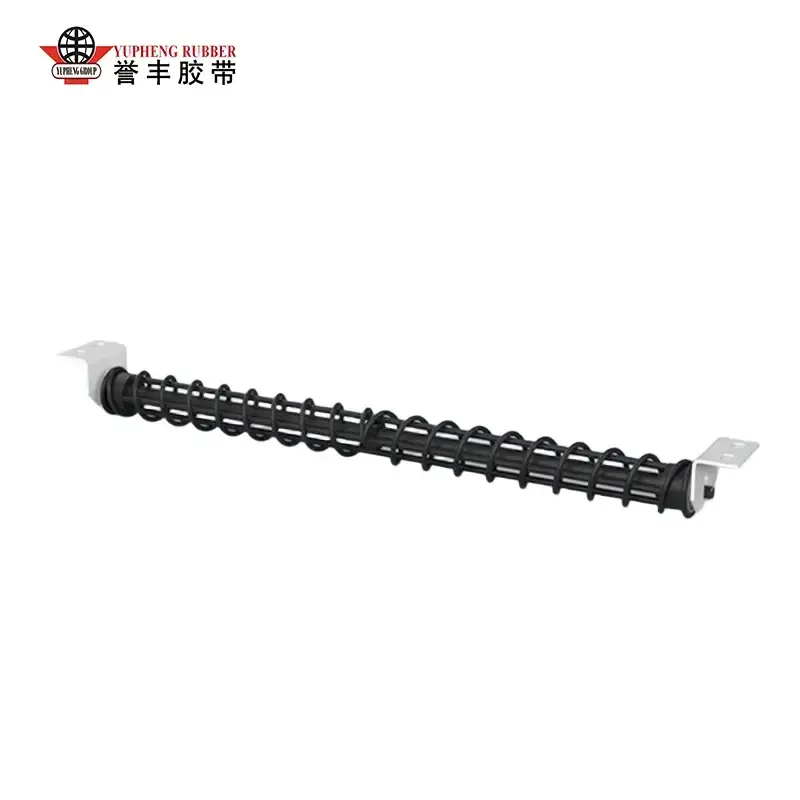

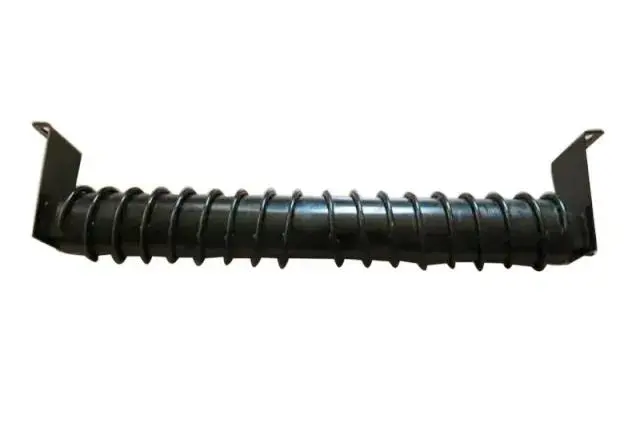

Rouleau libre de retour en spirale

YUFENG se spécialise dans les produits de série de rouleaux de convoyeur autonettoyants haute performance, avec une base de production principale et un atelier automatisé situés dans le cluster industriel des machines de convoyage professionnelles du nord de la Chine. La marque intègre une conception structurelle en spirale antiadhésive, des matières premières résistantes à l'usure et une technologie d'étanchéité à labyrinthe multicanal dans chaque rouleau libre à retour en spirale.

Informations de base sur les tests

YUFENG a mené un test de fonctionnement ininterrompu sur le terrain pendant 6 mois pour évaluer les performances à long terme de son rouleau libre à retour en spirale dans des conditions exigeantes du convoyeur côté retour. Le test a porté sur plusieurs environnements industriels, notamment l'extraction souterraine de charbon, le transport de clinker de ciment, le déchargement de poudre minérale dans les ports et le transport de cendres d'énergie thermique.

Les scénarios de test incluaient des conditions de matériaux très poussiéreux, très humides, boueux et collants, avec une moyenne de 4 à 9 kg de poudre de minerai collante résiduelle, de boue et de cendres attachés à chaque mètre carré de la courroie de retour. Ces conditions ont été sélectionnées pour reproduire les problèmes courants d’adhérence des matériaux rencontrés dans le transport industriel continu.

Les résultats des tests ont confirmé que pour les rouleaux de convoyeur côté retour travaillant avec des matériaux collants, la capacité portante de base à elle seule n'est pas suffisante. Les performances de libération automatique du matériau, la capacité anti-adhérence et la stabilité du suivi de la bande sont essentielles au maintien du bon fonctionnement de la bande de retour. Ces exigences de performance constituent la logique de conception de base de YUFENG Idler Roller.

Test de performance structurelle en spirale autonettoyante

Test comparatif sur le terrain dans des conditions de matériaux collants

YUFENG a mené un test comparatif sur le terrain de deux semaines entre les rouleaux fous à retour en spirale et les rouleaux fous à retour lisse ordinaires dans des conditions de transport de cendres collantes identiques. Les résultats des tests ont montré des différences significatives dans les exigences de contrôle de l’adhésion des matériaux et de maintenance.

Les rouleaux libres ordinaires à retour lisse ont développé une accumulation inégale de matériau sur la surface du rouleau après 8 à 12 heures de fonctionnement continu. Les matériaux collants accumulés formaient des renflements irréguliers, provoquant des problèmes de déviation de la courroie et nécessitant un nettoyage manuel toutes les 12 heures. Chaque arrêt de nettoyage durait environ 18 à 22 minutes, augmentant la charge de travail de maintenance et réduisant la disponibilité des convoyeurs.

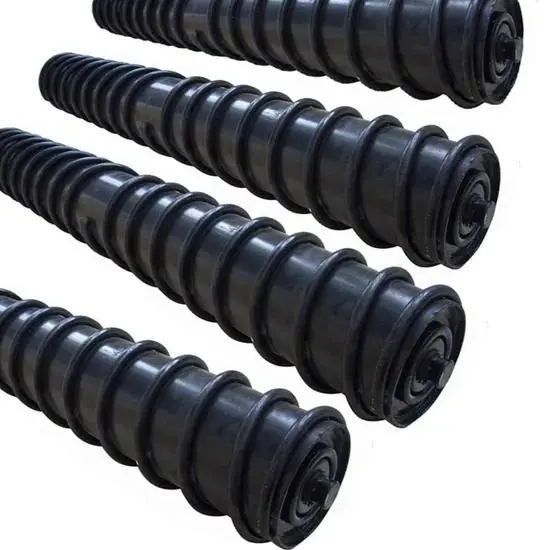

YUFENG Idler Roller adopte une structure de vol symétrique à double hélice. Pendant la rotation du rouleau, la surface en spirale élimine continuellement les matériaux collants résiduels et les guide du centre de la bande vers les deux côtés. Après 30 jours de fonctionnement continu, aucune accumulation évidente de matériau n’a été observée sur la surface du rouleau, éliminant ainsi le besoin d’un nettoyage manuel fréquent.

1. Conception de vol en spirale bidirectionnelle symétrique en forme de S

Le vol en spirale en acier à haute résistance est soudé avec précision en fonction de la trajectoire de contact de la ceinture. La structure en spirale bidirectionnelle génère une force de poussée latérale équilibrée du matériau, transférant uniformément les résidus collants vers les deux bords de la bande sans provoquer d'abrasion concentrée ni d'endommagement de la couche de caoutchouc de la bande transporteuse.

2. Système d’étanchéité composite labyrinthe multicouche

Le joint labyrinthe interne en nylon à trois canaux combiné à un anneau externe anti-poussière en caoutchouc crée une structure de protection à plusieurs niveaux. Cette conception empêche efficacement la poussière de mine, l'eau boueuse et les cendres fines de pénétrer dans la cavité du roulement, évitant ainsi les défaillances courantes telles que le blocage des roulements et la rotation des rouleaux causés par la contamination des matériaux.

3. Structure de répartition du poids équilibrée et concentrique

La technologie de tournage CNC automatisée contrôle la concentricité des tubes à rouleaux avec un faux-rond total de l'indicateur de 0,3 mm. La conception optimisée de l'équilibre dynamique maintient l'amplitude des vibrations de rotation en dessous de 0,8 mm pendant le fonctionnement du convoyeur à grande vitesse, réduisant ainsi la perte de tension supplémentaire de la courroie et la consommation d'énergie inutile du système de convoyeur.

Test de performance étanche à la poussière, à la boue et à la corrosion

Conditions de test de simulation environnementale

Le rouleau libre à retour en spirale YUFENG est conçu pour les environnements de transport humides extérieurs en plein air et souterrains. Ses performances d’étanchéité et de résistance à la corrosion ont été vérifiées par des tests professionnels de simulation environnementale.

Le test a simulé des éclaboussures continues d’eau boueuse avec un débit d’eau de 9 mm/heure, combinées à une exposition à des poussières minérales à haute concentration. Les échantillons ont été exploités en continu pendant 40 minutes consécutives dans ces conditions difficiles afin d'évaluer la fiabilité de l'étanchéité et les performances de protection contre la corrosion.

Résultats des tests vérifiés

Après les tests, la cavité du roulement est restée complètement sèche, sans infiltration d'eau ni de poussière. La coque du rouleau galvanisée à chaud et la spirale maintiennent le revêtement anticorrosion intact sans pelage ni dommage de surface. La résistance à la rotation des roulements n'a augmenté que de 3 % après le test, sans qu'aucun décrochage des rouleaux ni défaillance de rotation n'ait été observé.

Cette performance stable d'étanchéité et anticorrosion permet à YUFENG Idler Roller de fonctionner de manière fiable dans les ports pluvieux à ciel ouvert, les mines souterraines riches en eau et les environnements de lavage par pulvérisation de cimenteries. La conception réduit efficacement les risques d'arrêt et les coûts de remplacement causés par la rouille, l'accumulation de matériaux et les dommages aux roulements.

Comparaison intelligente d'anti-déviation et de fonctionnement efficace

Grâce à des tests de chargement et de fonctionnement continus sur site, le rouleau libre à retour en spirale YUFENG atteint une efficacité de fonctionnement globale 40 % plus élevée que les rouleaux fous à retour lisse ordinaires, avec des données de comparaison spécifiques présentées dans le tableau ci-dessous :

Paramètres techniques du produit standard vérifié

1. Matière première de la coque du rouleau

Le rouleau tendeur YUFENG utilise un tuyau en acier au carbone ERW sans soudure de haute précision Q235 comme matériau de coque du rouleau. Chaque tuyau est soumis à une inspection stricte des matières premières avant la production et reçoit un traitement anticorrosion galvanisé à chaud pour améliorer la résistance à l'usure, la résistance aux chocs et la fiabilité de fonctionnement à long terme en extérieur et en souterrain.

2. Plage de largeur de bande transporteuse correspondante

Le rouleau libre standard prend en charge des largeurs de bande transporteuse de 400 mm à 2 000 mm, couvrant les systèmes de transport de matériaux en vrac légers, moyens et lourds.

3. Options de diamètre extérieur du rouleau standard

Les diamètres de rouleaux standard disponibles incluent Φ89 mm, Φ108 mm, Φ133 mm, Φ159 mm, Φ168 mm et Φ219 mm. Une personnalisation spéciale du diamètre est disponible en fonction de la structure du convoyeur et des exigences de fonctionnement.

4. Capacité de charge statique à un seul rouleau

La capacité de charge statique maximale d'un seul rouleau atteint 1 500 kg, répondant ainsi aux exigences des systèmes de transport longue distance manipulant des matériaux lourds tels que des minerais, du charbon et des matériaux industriels en vrac.

5. Épaisseur correspondante de la bande transporteuse

Le rouleau est compatible avec les bandes transporteuses d'une épaisseur de 3 mm à 18 mm, y compris les bandes transporteuses en caoutchouc standard, les bandes transporteuses ignifuges et les bandes transporteuses de ciment résistantes à l'usure.

6. Plage d'adaptation de la température de fonctionnement

Le rouleau de renvoi en spirale YUFENG maintient un fonctionnement stable de -40 °C à +65 °C, ce qui le rend adapté aux environnements miniers en plein air à basse température et aux lignes de production industrielles à haute température.

7. Poids net standard à un seul rouleau

Le poids net standard varie de 6,2 kg à 28,7 kg selon le diamètre du rouleau, la longueur effective et la configuration structurelle.

8. Configuration standard des roulements

Le rouleau adopte des roulements à billes à gorge profonde à blindage ZZ à dégagement C3 avec une faible résistance à la rotation, une tolérance à la dilatation thermique et un remplissage de graisse sans entretien pour permettre un fonctionnement stable tout au long du cycle de service.

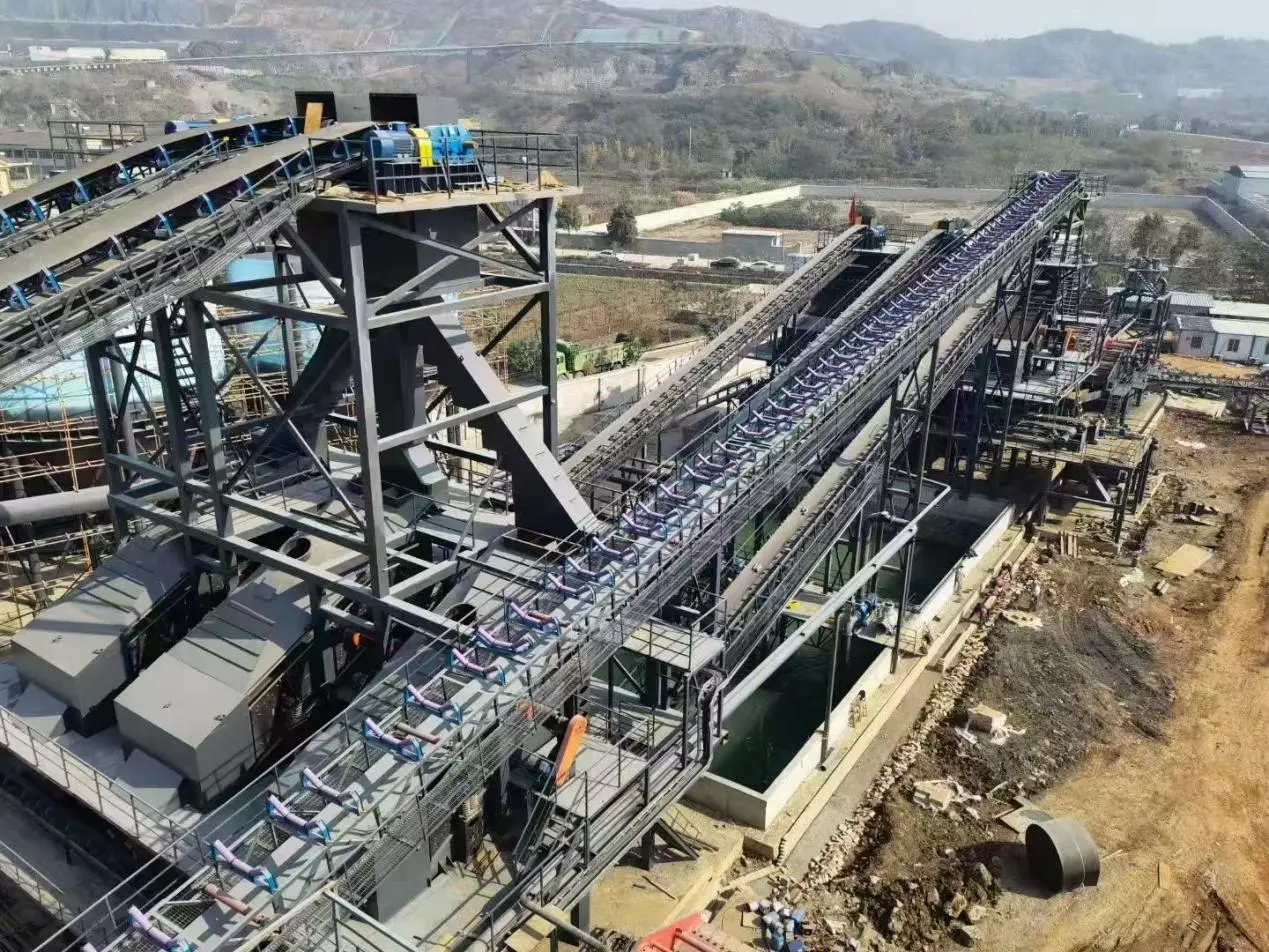

Cas d'application sur site d'utilisateurs industriels réels

1. Application du convoyeur de retour des mines de charbon souterraines

Un client d'une mine de charbon souterraine a déjà été confronté à de fréquents blocages de rouleaux de retour causés par l'accumulation de boues de charbon humides et de poudre de roche. Ces défaillances ont entraîné des déviations de la bande, des interruptions répétées de la production et des coûts de nettoyage manuel élevés.

Après avoir remplacé les rouleaux de retour traditionnels par des rouleaux de renvoi YUFENG, le système de convoyeur a fonctionné en continu pendant six mois. Les opérations quotidiennes de nettoyage manuel ont été supprimées, les défauts de déviation des courroies ont diminué de plus de 70 % et les coûts mensuels de remplacement des rouleaux ont été réduits de plus de 55 %. La solution a également réduit les risques de sécurité liés à la maintenance souterraine causés par le nettoyage manuel fréquent des équipements.

2. Application de convoyeur de minéraux en vrac dans les ports côtiers

Un terminal minéralier côtier fonctionnant dans des conditions d'exposition continue à la pluie et au brouillard salin marin souffrait auparavant d'une corrosion rapide des rouleaux et d'une accumulation de poudre minérale. Les rouleaux traditionnels à retour lisse provoquaient une accumulation de surface qui rayait les bandes transporteuses coûteuses.

Après avoir adopté les rouleaux de renvoi en spirale YUFENG avec des coques galvanisées à chaud et des structures en spirale autonettoyantes, les problèmes d'adhérence des matériaux ont été considérablement réduits. Un lot de rouleaux fournis a fonctionné en continu pendant plus de huit mois sans remplacement, maintenant ainsi des performances stables dans des environnements marins difficiles.

3. Application de transport de cendres collantes dans une cimenterie

Une grande base de production de ciment était confrontée à une grave adhérence des rouleaux de retour causée par des cendres de clinker humides. Avant le remplacement, les équipes de maintenance devaient nettoyer manuellement les rouleaux de retour à chaque quart de travail, ce qui générait une consommation de main d'œuvre élevée et des temps d'arrêt fréquents des convoyeurs.

Après avoir installé les rouleaux de renvoi YUFENG, la structure en spirale élimine automatiquement l'accumulation de cendres pendant le fonctionnement. Les coûts de main-d'œuvre de nettoyage ont été réduits d'environ deux tiers, tandis que la réduction de l'abrasion des bandes a contribué à prolonger la durée de vie des bandes transporteuses.

Cinq avantages concurrentiels fondamentaux

1. Performances industrielles réelles testées sur le terrain

Toutes les données sur l’efficacité du nettoyage, les performances anti-déviation et la durée de vie sont vérifiées par des tests continus de fonctionnement du convoyeur industriel. YUFENG se concentre sur les performances des applications pratiques plutôt que sur les paramètres théoriques.

2. Structure autonettoyante symétrique à double spirale

La conception en spirale bidirectionnelle élimine continuellement les matériaux collants tout en maintenant un contact équilibré avec la bande. Il réduit la fréquence de déviation de la bande, empêche l'abrasion locale de la bande et améliore la stabilité du transport dans des conditions de matériaux humides et collants.

3. Étanchéité multicanal et protection anticorrosion

La combinaison d'un joint composite labyrinthe et d'une protection de surface galvanisée à chaud empêche la poussière, l'eau boueuse et les matériaux corrosifs d'endommager les roulements internes, permettant ainsi un fonctionnement à long terme sans entretien.

4. Conception intégrée pour des coûts d'exploitation réduits

En réduisant l'accumulation de matériaux, la fréquence de nettoyage, le remplacement des rouleaux et les dommages à la courroie, le rouleau libre à retour en spirale YUFENG aide les clients à réduire les coûts totaux de maintenance du convoyeur et à améliorer l'efficacité de la production.

5. Contrôle de qualité professionnel en usine

YUFENG exploite des ateliers automatisés de découpe, de soudage, d'assemblage et de test selon les normes de gestion de la qualité ISO9001. Chaque rouleau fini est soumis à une inspection comprenant des tests de concentricité, des tests de résistance à la rotation et une vérification des performances d'étanchéité avant expédition.

Scénarios d’applications industrielles appropriées

1. Systèmes de convoyeurs miniers

Convient aux mines de charbon souterraines et à ciel ouvert transportant de la boue de charbon humide, de la poudre de gangue et des matériaux minéraux boueux où l'adhérence de la courroie de retour se produit fréquemment.

2. Transport de matériaux en vrac dans les ports côtiers

Conçu pour les poudres minérales, le minerai de fer, le sable et autres matériaux en vrac transportés dans des environnements marins humides présentant des risques de corrosion par brouillard salin.

3. Industries du ciment, de la métallurgie et de l’énergie thermique

Applicable aux cendres collantes, aux résidus de clinker, aux scories de four et à d'autres matériaux industriels qui s'accumulent facilement sur les rouleaux de retour conventionnels.

4. Usines de traitement des minéraux et de granulats

Convient aux systèmes de transport de boue humide, de granulats de sable et de traitement des minéraux nécessitant des performances autonettoyantes continues.

5. Systèmes de convoyeurs présentant des problèmes d'adhérence fréquents

Idéal pour toute section de convoyeur de retour souffrant d'une accumulation de matériaux, d'une déviation de la courroie, d'exigences de nettoyage fréquentes et d'une courte durée de vie des rouleaux.

Pourquoi choisir YUFENG ?

Solution de convoyeur autonettoyant fiable d'un fabricant professionnel

Le rouleau de renvoi en spirale YUFENG intègre une technologie structurelle en spirale de précision, une expérience d'application industrielle vérifiée et un contrôle de qualité standardisé en usine. Conçu pour les environnements de transport de matériaux collants, il aide à éliminer l’accumulation de matériaux, à réduire les problèmes de déviation de la bande et à minimiser les temps d’arrêt imprévus du convoyeur.

Approvisionnement direct d'usine et assistance personnalisée

En tant que fabricant professionnel de composants de convoyeur, YUFENG fournit un approvisionnement direct en usine, des spécifications personnalisées, des conseils techniques et des services d'adaptation d'applications aux intégrateurs mondiaux de systèmes de transport en vrac.

Améliorez la fiabilité du convoyeur avec YUFENG

Choisissez le rouleau de renvoi YUFENG pour obtenir des performances d'autonettoyage automatique, une protection anticorrosion fiable et un fonctionnement stable de la bande de retour pour les applications de transport industriel exigeantes.

FAQ

Q1 : Quelle est la différence entre le rouleau libre à retour lisse et le rouleau libre à retour en spirale ?

Les rouleaux à retour lisse ordinaires ne fournissent qu'un support de courroie de base. Les matériaux collants peuvent facilement s'accumuler sur la surface du rouleau, provoquant une déviation de la courroie et des besoins de nettoyage fréquents.

Le rouleau tendeur YUFENG utilise une structure en spirale bidirectionnelle pour éliminer en continu les matériaux résiduels pendant le fonctionnement, gardant la surface de contact de la courroie plus propre et réduisant les problèmes de déviation causés par l'accumulation de matériaux.

Q2 : Comment vérifier la qualité d'un rouleau libre à retour en spirale avant l'achat ?

Les clients doivent se concentrer sur trois points clés :

1. Qualité du soudage en spirale

Le vol en spirale doit être fermement soudé à la coque du rouleau pour éviter de se desserrer lors d'un fonctionnement à long terme.

2. Structure d'étanchéité

Un rouleau fiable doit utiliser un joint labyrinthe multicouche au lieu de simples anneaux anti-poussière pour empêcher la poussière et l'eau d'endommager le roulement.

3. Traitement anticorrosion

Les coques de rouleaux galvanisées à chaud offrent une meilleure résistance à la corrosion pour les environnements extérieurs, miniers et industriels humides.

Q3 : Quels matériaux sont disponibles pour les structures de vol en spirale ?

1. Vol en spirale en acier au carbone

Offre une résistance élevée à l'usure et aux chocs, adaptée aux mines, aux ports, aux cimenteries et à d'autres applications lourdes.

2. Vol en spirale en caoutchouc

Fournit un contact plus doux avec la bande et convient au transport de charges légères. Cependant, sa résistance aux températures élevées et à l’abrasion importante est moindre.
